Produktdetails:
Zahlung und Versand AGB:
|
| Machine function: | punching, marking, cutting | Processing angle steel size range (mm): | L63×63×4~L200×200×20 |
|---|---|---|---|
| Max. punching capacity: | φ26×20(Material Q345 510N/mm²) | Number of punches per side: | 3 |
| Shearing mode: | Double shearing(single shearing optional) | Max. cutting capacity: | L63×63×4~L200×200×20(Material Q345 510N/mm²) |
| Marking force (KN): | 630 (1200 optional) | Number of marking groups (groups): | 4 (8 optional) |
| Character head number of each group: | 12 (18 optional) | character head size (mm): | 14×10×19 |
| Max. length of blank angle steel (m): | 14 | Max. length of finished angle steel (m): | 14 |
| The machining accuracy: | meets the requirements of GB2694 | Feeding speed of angle steel (M / min): | 50 |
| Overall dimension (mm): | 32000×6500×2350 | ||
| Hervorheben: | Hochgeschwindigkeits-CNC-Winkel-Pulvermaschine,Hochgeschwindigkeits-CNC-Winkelmarkierungsmaschine,Hochgeschwindigkeits-CNC-Winkelbohrmaschine |
||
AnwendungIch...Industrie:
Diese Maschine wird hauptsächlich in der Stahlturmindustrie, Elektroausrüstung, Strukturlager,und Stahlkonstruktionsbau usw..
Produktmerkmal:
1. Adoptieren CNC-Technologie, Servomotor-Einführung, mit hoher Effizienz, stabile Werkstückgenauigkeit. Schlüssel hydraulische, pneumatische und elektrische Teile alle importiert.
2.Einfache Programmierung, Annahme von Anweisungsprogrammierung und Lofting-Software. Es kann.NC1-Dateien lesen, die von TEKLA-Software generiert werden.
3. CNC-Zufuhrfahrzeug wird von einem Servomotor angetrieben. Der photoelektrische Encoder gibt die Informationen zurück. Schließschleifende Steuerung zur Gewährleistung hoher Positionierungsgenauigkeit.
4Alle Markierungen, Stanzungen und Scheren in automatischer Vollständigkeit, alle fertigen Winkel können durch eine pneumatische Umschaltvorrichtung entladen werden, um die Arbeitskraft zu erleichtern.

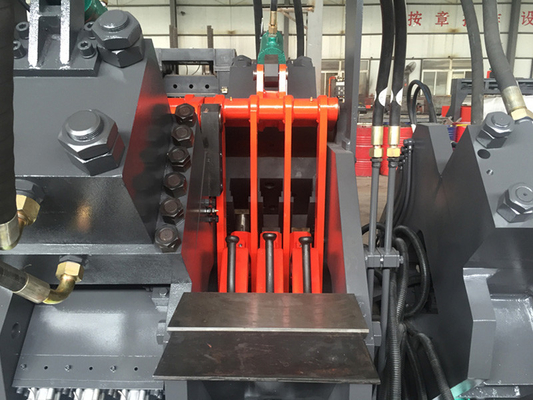

5. Die Markierungseinheit hat einen geschlossenen Rahmen mit guter Steifigkeit. Auf der Markierungseinheit befinden sich vier Gruppen von Zeichenfeldern, die per Programm ausgewählt werden können. Die Markierung der Rückseite kann nach Belieben eingestellt werden.
Vorteile
Besser als andere Hersteller bei der Verringerung der Arbeitsintensität der Arbeiter.
Bei der Programmierung müssen Sie nur die Größe des Werkstücks, den Lochdurchmesser, die Kollimationsdistanz, die Anzahl der Werkstücke eingeben oder CAD/CAM verwenden, um direkt zu konvertieren.
Die Maschine ist mit einer Palettier- und Pressenvorrichtung ausgestattet, die derzeit denen anderer heimischer Hersteller überlegen ist und Winkel mit großen Biegen aufnehmen kann.
Die Kante Schere Einheit adoptiert Tür-Typ Schere Messer-Box, ersetzt den Schneider ist sicher, bequem und schnell.
Es hat die Funktion des Nichtschnitts, kann das festgefahrene Material verarbeiten und die Funktion der Selbstdiagnose des Versagens.
Die automatische Stapelfunktion kann beim Entladen des Endprodukts hinzugefügt werden (nach Wahl des Benutzers).
| 机器型号 Modell der Maschine |
JNC2020 | |
| 机器funktion Funktion der Maschine |
冲孔,打字,剪切 Das ist nicht wahr. Stanz, Markierung, Schneiden |
|
| 加工角钢尺寸范围 (mm) Verarbeitungswinkel Stahlgrößenbereich (mm) |
L63 × 63 × 4 ~ L200 × 200 × 20 |
|
|
Höchstdurchdringungsfähigkeit |
φ26×20 ((MaterialQ345 510N/mm2) |
|
| Jede Seite hat einen Kopf. Anzahl der Schläge pro Seite |
3 |
|
| 切断方式 Scherenmodus |
双刃剪切 (einschnittlich) Doppelscheren ((Einfachscheren) |
|
|
Die wichtigste Entscheidungsfähigkeit Max. Schneidleistung |
L63×63×4~L200×200×20 (Material Q345 510N/mm2) L63×63×4~L200×200×20(Material Q345 510N/mm2) |
|
| 打字力 (KN) Markierungskraft (KN) |
630 (1200 Auswahl) 630 (1200 nicht erwünscht) |
|
| 打印组数 (组) Anzahl der Kennzeichnungsgruppen (Gruppen) |
4 (8 Auswahl) 4 (auf Wunsch 8) |
|
| - Das ist nicht wahr. Nummer der Zeichenüberschrift jeder Gruppe |
12 ((18 Wahl配) 12 (18 freiwillig) |
|
| 字头尺寸 (mm) Größe des Zeichenkopfes (mm) |
14 × 10 × 19 |
|
| Maksimum 毛 角 钢 长度 (m) Max. Länge von leerem Winkelstahl (m) |
14 |
|
| 最大成品角钢长度 (m) Max. Länge des fertigen Winkelstahls (m) |
14 |
|
| Verarbeitungsgenauigkeit Die Bearbeitungsgenauigkeit |
满足GB2694的要求 erfüllt die Anforderungen von GB2694 |
|
| 角钢送进速度 (m/min) Zuführgeschwindigkeit von Winkelstahl (M / min) |
50 |
|
| Außengröße (mm) Gesamtgröße (mm) |
32000 × 6500 × 2350 |
|
