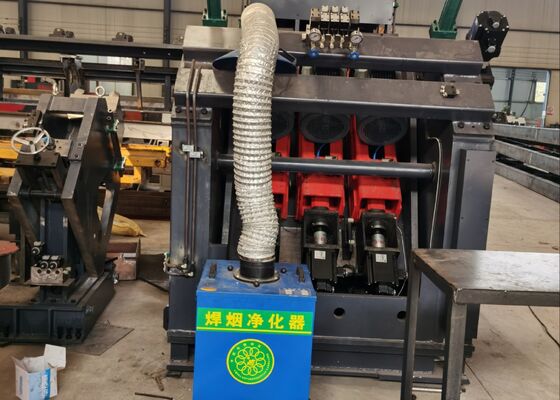

Hochgeschwindigkeits-CNC-Winkelbohr- und Markiermaschine für Übertragungsmasten

Hochgeschwindigkeits-CNC-Winkelbohr- und Markiermaschine für Übertragungsmasten

Produktverwendung:

Die CNC-Produktionslinie zum Bohren und Markieren von Winkelstahl ist speziell für das hochpräzise Bohren und Stanzen großer, hochfester Winkelstahlabschnitte konzipiert, die bei der Herstellung von Kraftübertragungstürmen verwendet werden. Es wurde entwickelt, um komplexe Lochmuster mit außergewöhnlicher Maßgenauigkeit, hervorragender Bearbeitungsqualität und zuverlässiger Wiederholgenauigkeit fertigzustellen. Mit einem hohen Automatisierungsgrad und einer hervorragenden Produktionseffizienz ist das System ideal für moderne, hochvolumige Winkelstahlverarbeitungsanwendungen geeignet.

Hauptparameter:

Produktmerkmale:

1. Vollautomatisches Fertigungssystem
Die Produktionslinie umfasst ein fortschrittliches automatisiertes Materialhandhabungssystem, das aus Querfördereinheiten, rotierenden Lademechanismen, automatischen Entladevorrichtungen und Materialtransferbaugruppen besteht. Alle Bohr- und Stanzvorgänge werden in einem einzigen ununterbrochenen Produktionszyklus durchgeführt, wodurch der manuelle Aufwand erheblich reduziert, die Arbeitskosten gesenkt und die Fertigungseffizienz, Prozesskonsistenz und Betriebsstabilität verbessert werden.

2. Hochpräzises Bohrsystem

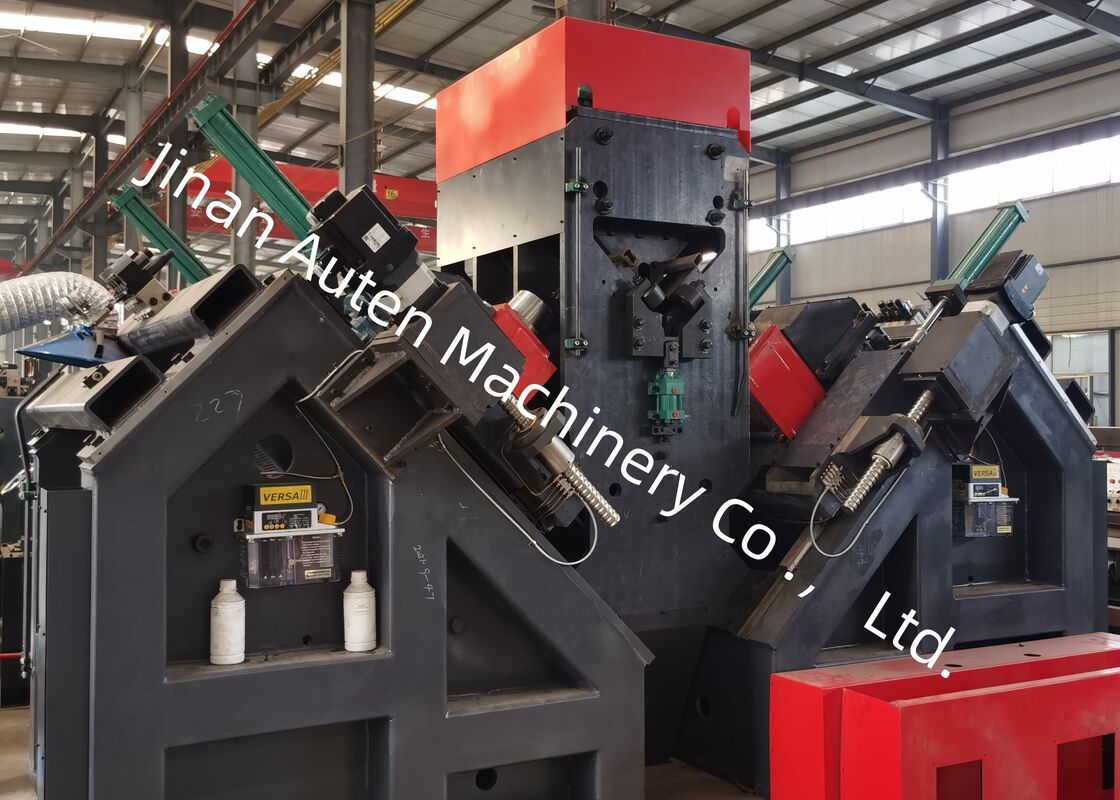

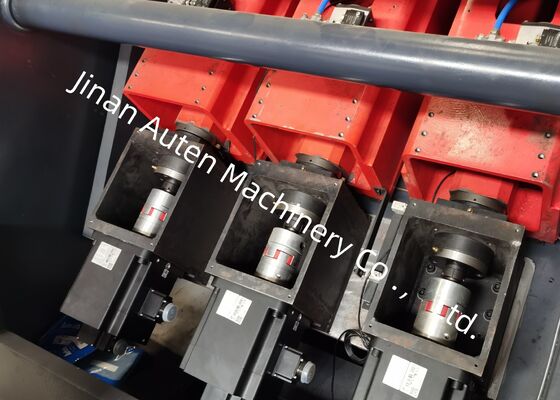

Das Bohrmodul ist mit hochwertigen BT40-Präzisionsspindeln ausgestattet, die in Taiwan hergestellt werden und über ein internes Kühlmittelzufuhrsystem verfügen, um eine hervorragende Bohrleistung, hervorragende Lochqualität und hervorragende Maßgenauigkeit zu gewährleisten. Die Maschine ist mit sechs CNC-gesteuerten Bohrköpfen ausgestattet, die symmetrisch angeordnet sind, wobei auf jeder Seite des Winkelstahlprofils drei Einheiten installiert sind. Bei der Bearbeitung von Löchern mit identischen Durchmessern und gleichen Abständen von der Referenzkante können gepaarte Bohrköpfe gleichzeitig arbeiten, was den Produktionsdurchsatz erheblich verbessert und gleichzeitig eine außergewöhnliche Positionsgenauigkeit beibehält.

3. Benutzerfreundliche Mensch-Maschine-Schnittstelle
Das CNC-Steuerungssystem verfügt über eine zweisprachige chinesisch-englische Bedienoberfläche mit intuitiver grafischer Darstellung von Werkstücklayouts und Bearbeitungsinformationen. Die benutzerfreundliche Oberfläche vereinfacht die Bedienung, beschleunigt Programmiervorgänge und minimiert den Schulungsbedarf des Bedieners.

4. Vereinfachtes Programmiersystem
Der Programmiervorgang ist auf maximale Effizienz und Benutzerfreundlichkeit ausgelegt. Bediener müssen lediglich grundlegende Bearbeitungsparameter eingeben, einschließlich Werkstückabmessungen, Lochdurchmesser, Lochabstand und Produktionsmenge. Das System unterstützt außerdem den direkten Import von CAD/CAM-Verschachtelungsdaten und ist vollständig kompatibel mit TEKLA-generierten NC1-Dateien, was eine nahtlose Integration in moderne digitale Fertigungsumgebungen ermöglicht.

5. Hochwertige Kernkomponenten
Die wichtigsten hydraulischen, pneumatischen und elektrischen Komponenten werden von international anerkannten Lieferanten ausgewählt und gewährleisten eine zuverlässige Maschinenleistung, hervorragende Betriebsstabilität und eine längere Lebensdauer unter anspruchsvollen industriellen Produktionsbedingungen.

6. Intelligentes Diagnosesystem
Ein fortschrittliches Selbstüberwachungs- und Fehlerdiagnosesystem überwacht kontinuierlich den Maschinenbetrieb, erkennt automatisch Anomalien und identifiziert Fehler in Echtzeit. Diese intelligente Funktion ermöglicht eine schnelle Fehlerbehebung, reduziert die Wartungszeit und maximiert die Geräteverfügbarkeit.

7. Optionales Präzisionsschermodul
Zur weiteren Erweiterung der Verarbeitungsmöglichkeiten ist eine optionale Doppelmesser-Schereinheit erhältlich. Durch den Einsatz fortschrittlicher Schertechnologie sorgt das Modul für hochpräzises Schneiden, verbesserte Produktivität und saubere, hochwertige Schnittflächen, die für anspruchsvolle Fertigungsanwendungen geeignet sind.

Die Demonstrationsproben bestehen aus Standard-Winkelstahlprofilen und repräsentativen Lochmustern, die häufig bei der Herstellung von Sendemasten verwendet werden. Diese Musterwerkstücke bieten Kunden, Ingenieuren und Qualitätsprüfpersonal eine praktische Referenz für die Bewertung der Bearbeitungsgenauigkeit, der Lochqualität, der Maßhaltigkeit und der gesamten Verarbeitungsleistung und demonstrieren deutlich die Fähigkeit der Produktionslinie, die strengen Anforderungen der industriellen Turmfertigung zu erfüllen.

Bei Ultrahochspannungs-(UHV)-Energieübertragungsprojekten, bei denen Übertragungstürme rauen Umgebungsbedingungen und erheblichen strukturellen Belastungen standhalten müssen, spielt diese Produktionslinie eine entscheidende Rolle bei der Herstellung der Winkelstahlelemente, die das primäre tragende Gerüst der Türme bilden. Die Ausrüstung führt hochpräzise Bohr- und Stanzarbeiten an Winkelstahl durch, der für Turmkörper, Querarme und andere wichtige Strukturkomponenten verwendet wird, und gewährleistet so eine präzise Lochpositionierung, zuverlässige Verbindungsgenauigkeit und hervorragende Montagequalität. Durch die Verbesserung der strukturellen Festigkeit, der Betriebssicherheit und der langfristigen Betriebszuverlässigkeit bietet das System eine effiziente und zuverlässige Fertigungslösung für die moderne Stromübertragungsinfrastruktur und die Produktion von Sendemasten im großen Maßstab.
