Für Leichtfahrzeugstrahlen verwendet CNC Längsstrahl-Punktmaschine Blechmetallbearbeitung
Produkteinführung:

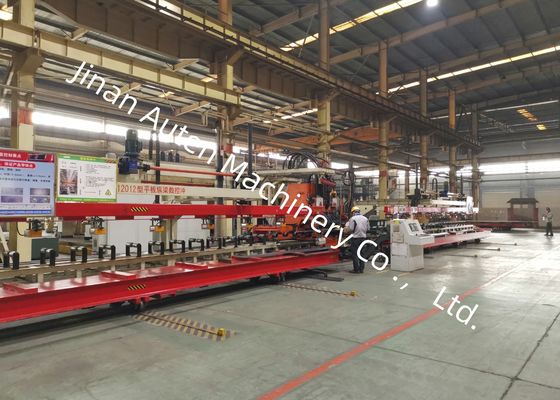

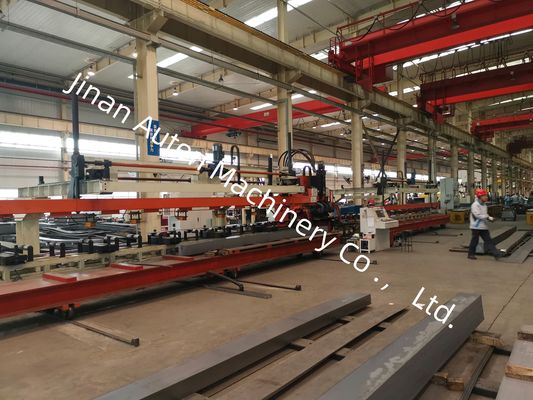

Unser Unternehmen hat erfolgreich eine fortschrittliche, leistungsstarke CNC-Blattverarbeitungslinie entwickelt, die sich der Präzisionspunktion von hochfesten Längsstrahlen für Automobilindustrie widmet.Speziell konstruiert für die Verwendung in schweren Lkw, Bergbaufahrzeuge, Baumaschinen und andere spezialisierte Nutzfahrzeuge, bietet das System eine hervorragende Bearbeitungsgenauigkeit, hohe Produktionseffizienz,und außergewöhnliche Betriebstabilität, so dass es eine ideale Lösung für die moderne Fahrzeugchassis-Fertigung ist.
Haupttechnische Parameter:
| - Nein. Ich weiß nicht. |
Name |
Wert |
| 1 |
Nennkraft |
1200KN |
| 2 |
Größe und Reichweite der Verarbeitungsplatte |
| 3 |
Länge |
4 000-8 000 mm |
| Breite |
200 ̊550 mm |
| Stärke |
mit einer Breite von nicht mehr als 20 mm |
| Eintrittsblattmaterial Sichelbiegen |
≤ 7 mm/10 m |
| X-Achsenblechung |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Y-Achsenblechung |
5 mm |
| Verformung von Blechen |
≤ 50 mm |
| Mechanische Eigenschaften des Blechdruckmaterials |
σb=510850N/mm2 |
| 4 |
Max. Durchmesser |
φ60 mm |
| 5 |
Anzahl der Module |
25 |
| 6 |
Max. Geschwindigkeit |
| X-Achse |
Max = 50 m/min |
| Y-Achse |
Max = 30 m/min |
| 7 |
Verarbeitungsgenauigkeit |
| X-Achse |
Der Wert der in Absatz 1 Buchstabe a genannten Zulassung ist zu messen. |
| Y-Achse |
±0,2 mm / 600 mm |
| 8 |
Verarbeitungsart |
Filtration |
| 9 |
Referenzen |
Die X-Achse ist entlang der Länge der Platte, und die X-Koordinate des Lochs basiert auf dem Ende der Platte; die Y-Achse ist die Breite der Platte, und die Referenz ist die Mittellinie.
|
| 11 |
Betriebsmodus |
Manuell, automatisch |
Produktmerkmale
1Die Produktionslinie ist mit dem fortschrittlichen 828D CNC-Steuerungssystem ausgestattet, das mit einem leistungsstarken Servo-Zuführungssystem integriert ist.Diese Kombination sorgt für schnelle Produktionsgeschwindigkeiten bei gleichzeitiger Erhaltung einer überlegenen Maßgenauigkeit, ausgezeichnete Wiederholbarkeit und gleichbleibende Bearbeitungsqualität während jedes Produktionszyklus.
2In der Materialstützwalzmontage ist eine servobetriebene automatische Zentrierungseinrichtung eingebaut, die eine effiziente Bearbeitung von Längsbalken mit verschiedenen Querschnittsgeometrien ermöglicht.Das System kompensiert automatisch Höhenunterschiede von 0 ‰ 200 mm, um eine präzise Ausrichtung des Werkstücks und eine stabile Zuführung zu gewährleisten.
3Die Ausrüstung bietet Platz für bis zu 25 Stanzmaschinen verschiedener Durchmesser.erhebliche Verkürzung der Einrichtungszeit bei gleichzeitiger Verbesserung der Produktionsflexibilität und der Betriebseffizienz.
4Der gesamte Fertigungszyklus, einschließlich Materialbeladen, Stanz und Ausladen von Fertigteilen, ist vollautomatisiert.Verringert den Arbeitskräftebedarf, und erhöht die Gesamtproduktivität der verarbeitenden Industrie erheblich.
5- Schrott, der während der Stanzarbeiten entsteht, wird automatisch durch ein integriertes Abfallentsorgungssystem entfernt, wodurch ein sauberes Arbeitsumfeld gewährleistet wird, Materialansammlungen verhindert werden,und gewährleisten, dass, eine ununterbrochene Produktion.
6. Die intelligente Programmiersoftware unterstützt den direkten Import von AutoCAD-Zeichnungen und DXF-Dateien, die von gängigen CAD-Plattformen generiert werden.Die Software wandelt die Konstruktionsdaten automatisch in Bearbeitungsprogramme um, die Programmierverfahren vereinfachen, die Einrichtungszeit verkürzen und Programmierfehler minimieren.

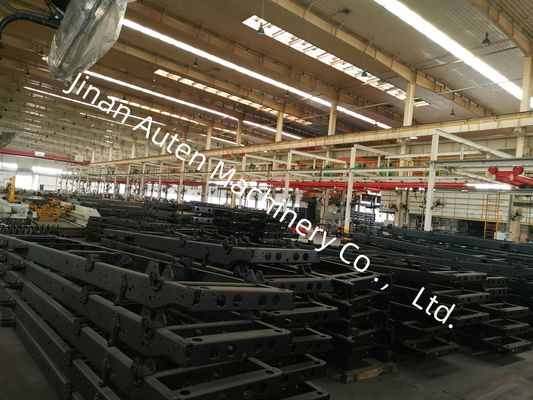

Die Produktdarstellung zeigt eine sorgfältig ausgewählte Sammlung fertiger Längsstrahlproben, die auf dieser automatisierten Produktionslinie hergestellt wurden.mit einer Breite von mehr als 20 mm,Diese Demonstrationsarbeitsstücke verdeutlichen die außergewöhnliche Genauigkeit der Maschine bei der Lochpositionierung.überlegene Stanzqualität, und eine hervorragende Dimensionskonsistenz, die es Kunden, Ingenieuren und Qualitätsinspektoren ermöglicht, die Bearbeitungsfähigkeit der Ausrüstung, die Fertigungspräzision,und Produktionssicherheit.
Diese fortschrittliche CNC-Längsstrahler ist speziell für das Präzisionsstacheln flacher Längsstrahlen entwickelt worden, die in der Automobilindustrie verwendet werden.Es wird weitgehend bei der Herstellung von Chassis-Längsbalken für schwere Lkw verwendet, Bergbaufahrzeuge, Baumaschinen und andere spezialisierte Nutzfahrzeuge.Durch die Herstellung hochgenauer Bohrmuster, die den strengen Anforderungen an die Konstruktion und das Engineering entsprechen, bietet die Ausrüstung eine zuverlässige Fertigungslösung für kritische belastbare Bauteile.und automatisierte Produktionskapazitäten tragen wesentlich zur Verbesserung der Produktionseffizienz bei, verbesserte strukturelle Integrität und durchweg überlegene Produktqualität.
