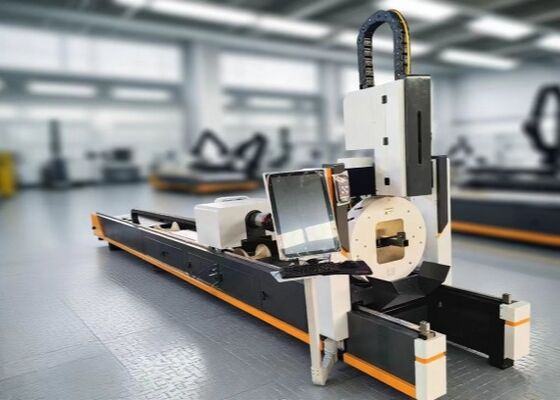

300 mm X-Achse CNC-Laser-Rohr-Schneidmaschine Linie ≤30 mm Maßlänge

300 mm X-Achse CNC-Laser-Rohr-Schneidmaschine Linie ≤30 mm Maßlänge

Produkteinführung:

Das Laserrohrschneidsystem ist speziell für die Verarbeitung einer Vielzahl von Rohr- und Rohrmaterialien entwickelt, einschließlich Standardrohren aus Kohlenstoffstahl, rostfreien Rohren,Rohre aus AluminiumlegierungenEs sorgt für ein hochpräzises Schneiden mit glatten, brennfreien Kanten, die eine minimale thermische Verformung und eine außergewöhnliche Maßgenauigkeit gewährleisten.Die Plattform bietet Platz für komplizierte Schneidentwürfe, wie beispielsweise Winkelschnitte, Kerben und Perforationen, so dass es für Anwendungen in der Metallverarbeitung, im Strukturbau und in der industriellen Fertigung sehr anpassungsfähig ist.Nutzung fortschrittlicher LasertechnologieDas System ermöglicht einen effizienten, automatisierten Betrieb und gleichzeitig eine gleichbleibende Qualität in verschiedenen Materialien und Dicken.

Technische Parameter des Produkts

1.2Hauptzusammensetzung des Erzeugnisses

Die Hauptkomponenten der Maschine zum Schneiden von Glasfaserrohren sind: Maschinemotor, Steuerungssystem, Laser, Kühler usw.

1.3.Werkzeugmaschine Hauptmotorteil

Der Kernbestandteil der Werkzeugmaschine bildet den primären Abschnitt der Glasfaserrohrschneidemaschine, wobei die Schneidfunktion und Präzision durch die Haupteinheit erreicht werden.Die Haupteinheit besteht aus dem Bett, vordere und hintere Schieber, Strahl- und X-Achsenanlage, Z-Achsenanlage, Laserkopf, Radstützmechanismus mit variablem Durchmesser, Hilfssysteme (einschließlich Schmier-, Pneumatik- und Wasserkreisläufe),Elektrische Steuerung, Bildschirm und Bedienfeld.

1.4 Elektrische Steuerung

Die elektrische Steuerung der Glasfaserrohrschneidemaschine spielt eine entscheidende Rolle bei der präzisen Ausführung verschiedener Schnittmuster.Dieses System besteht hauptsächlich aus einem CNC-System und einem Niederspannungssystem..

Das CNC-System der Maschine ist mit einer leistungsfähigen Steuerungsplattform ausgestattet, die auf der Windows-Betriebsumgebung basiert.Benutzerfreundlicher Betrieb, ausgezeichnete dynamische Leistung und hohe Tragfähigkeit.

1.5 Niederspannungssystem

Das elektrische Niederspannungs-Teilsystem ist im elektrischen Steuerfach untergebracht und dient als Schnittstelle für die Gesamtsteuerung der Maschine.Alle kritischen elektrischen Komponenten stammen von renommierten nationalen und internationalen Herstellern, um die Betriebstabilität zu gewährleisten.Die Antriebsmotoren sind Wechselstrom-Servomotoren, die die X- und Y-Achse der Maschine antreiben und eine überlegene Beschleunigung und schnelle Reaktion bieten.mit einer Breite von mehr als 20 mm,, wird von einem Wechselstrom-Servomotor mit Haltebremse angetrieben, der eine ausgezeichnete dynamische Reaktion und Kompatibilität sowohl mit der Nachsteuerung als auch mit der NC-Steuerung bietet.

2Struktur, Funktion und Arbeitsprinzip der Hauptkomponenten oder Funktionseinheiten

2.1 Aufbau von Betten

Die Bettenanlage erzielt eine Wechselbewegung in der Y-Achse durch den CNC-gesteuerten Wechselstrom-Servomotor, der das Getriebe anführt und eine schnelle Bewegung ermöglicht.Sowohl das Y-Achsen-Rack als auch die linearen Führungsschienen verwenden hochpräzise Komponenten, um eine genaue Übertragung sicherzustellenDie Maschine ist mit einem mechanischen Grenzschalter und einer mechanischen Festgrenzvorrichtung ausgestattet, um den Betrieb zu gewährleisten.Die Haupteinheit ist mit einem automatischen Schmiersystem für die beweglichen Teile des Betts ausgestattet, um einen reibungslosen Betrieb zu gewährleisten und die Lebensdauer der Führungsschienen, Zahnräder und Stellstäbe zu verlängern.

2.2 Querbalken und X- und Z-Achsenbaugruppen

Der Strahl unterliegt einer Spannungsentlastung, gefolgt von einer Vibrationsbearbeitung nach der Rohbearbeitung, um die Steifheit und Stabilität der beweglichen Komponenten des Laserkopfes zu gewährleisten.Die X- und Z-Achsen werden durch hochpräzise Module angetriebenWährend der Bewegung werden Grenzschalter eingesetzt, um die Reichweite zu regulieren, und an beiden Enden sind elastische mechanische Stopps installiert, um den sicheren Betrieb des Systems zu gewährleisten.

Die Z-Achsenanlage erleichtert in erster Linie die vertikale Bewegung des Laserkopfes, die durch das CNC-System, das den Servomotor steuert, durchgeführt wird, der das lineare Modul antreibt.so bewegt man die Z-Achsenplattform nach oben und untenProximity-Schalter werden an den oberen und unteren Fahrzeuggrenzen installiert, um die Sicherheit, Zuverlässigkeit und Präzision der Bewegung zu gewährleisten.

Diese Ausrüstung ist speziell für das Schneiden verschiedener Rohrmaterialien entwickelt und eignet sich für Standardrohre aus Kohlenstoffstahl, Edelstahl, Aluminiumlegierung und Kupferrohre.Es liefert präzise und saubere Schnitte über diese Materialien bei gleichzeitiger Erhaltung der Oberflächenqualität und der strukturellen Integrität der RohreDiese Anpassungsfähigkeit macht sie für Anwendungen in der Metallverarbeitung, im Bauwesen und in der industriellen Fertigung, in denen mehrere Rohrtypen verarbeitet werden, sehr geeignet.
