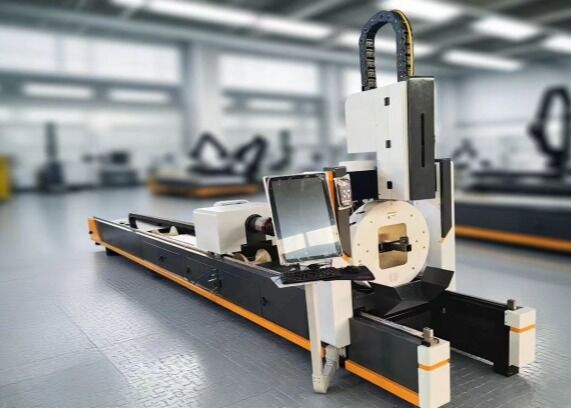

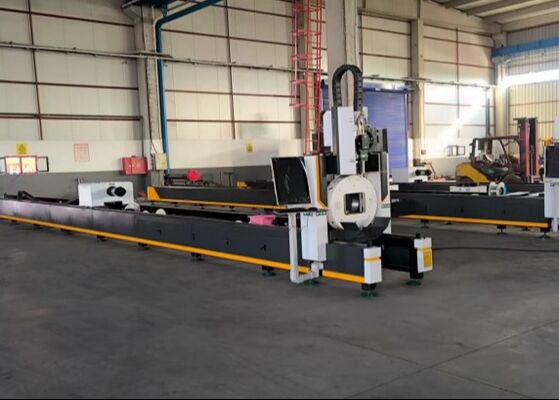

Modell LC2412 CNC-Laserschneidemaschine Verwenden Sie die MAX6000-Laserleistung

Modell LC2412 CNC-Laserschneidemaschine Verwenden Sie die MAX6000-Laserleistung

Produkteinführung:

Die Laserrohrschneidmaschine ist in erster Linie für die Verarbeitung einer Vielzahl von Rohr- und Rohrmaterialien ausgelegt, einschließlich gewöhnlicher Rohre aus Kohlenstoffstahl, Rohre aus rostfreiem Stahl, Rohre aus Aluminiumlegierungen,und KupferrohreDas System unterstützt komplexe Schneidmuster, die durch eine hohe Präzision und eine schlanke, brennfreie Kante mit minimalem thermischen Verzerrungsgrad und höchster Maßgenauigkeit gewährleistet werden.einschließlich WinkelschnitteDie neue Technologie ermöglicht eine effiziente, leistungsfähige und leistungsfähigeautomatischer Betrieb bei gleichbleibender Qualität für verschiedene Materialtypen und -stärken.

Technische Parameter des Produkts

1.2Hauptzusammensetzung des Erzeugnisses

Die Hauptkomponenten der Maschine zum Schneiden von Glasfaserrohren sind: Maschinemotor, Steuerungssystem, Laser, Kühler usw.

1.3.Werkzeugmaschine Hauptmotorteil

Der Hauptteil der Werkzeugmaschine ist der Hauptteil der Glasfaserrohrschneidemaschine, die Schneidfunktion und die Schneidgenauigkeit werden vom Hostteil realisiert,der Gastgeberteil des Bettes und der vordere Schlauch, Hinterschub, Lichtstrahl- und X-Achsenvorrichtung, Z-Achsenvorrichtung, Laserkopf, Radstützvorrichtung mit variablem Durchmesser, Hilfssystem (Schmierung, Luftweg und Wasserweg), elektrische Steuerung,Betriebsbildschirm, Bedienfeld usw.

1.4 Elektrische Steuerung

Das elektrische Steuerungssystem der Maschine zum Schneiden von Glasfaserrohren ist ein wichtiger Bestandteil, um die Laufbahn verschiedener Grafiken zu gewährleisten.Das elektrische Steuerungssystem besteht hauptsächlich aus einem numerischen Steuerungssystem und einem Niederspannungssystem..

Die Maschine ist mit einem leistungsstarken CNC-System ausgestattet, das auf einer Fensterbetriebsplattform basiert, stabil und zuverlässig arbeitet und die Eigenschaften einer schnellen Einsatzgeschwindigkeit aufweist,Bequeme Bedienung, gute dynamische Leistung und starke Tragfähigkeit.

1.5 Niederspannungssystem

Das Niederspannungssystem befindet sich im elektrischen Steuerfach, der als Schnittstellenteil der elektrischen Steuerung der gesamten Maschine dient.Verschiedene Originalkomponenten des elektrischen Systems werden von bekannten Herstellern im In- und Ausland hergestellt, um die Stabilität zu gewährleisten, Zuverlässigkeit und Empfindlichkeit im Betrieb. Der Antriebsmotor ist ein Wechselstromservomotor, der zur Antrieb der X- und Y-Achse der Werkzeugmaschine verwendet wird, der durch eine gute Beschleunigungsleistung gekennzeichnet ist,schnelle Reaktionsgeschwindigkeit, Z-Achse des Werkzeugmaschinen für die Zufuhrachse, mit Wechselstrom-Servomotor (mit Halteverriegelung): Z-Achse Schneidkopf, Eigenschaften für gute dynamische Reaktionsmerkmale,sowohl die Folgekontrolle als auch die NC-Kontrolle.

2.Struktur, Funktion und Funktionsprinzip der Hauptbauteile oder der Funktionseinheit

2.1 Körperteil des Bettes

Durch das numerische Steuerungssystem, um den Wechselstrom-Servomotorantrieb zu steuern, das Motorantriebsgetriebe, um die Y-Richtung der Wechselbewegung zu erreichen, um eine schnelle Bewegung zu erreichen.Die Y-Welle Rack und lineare Führungsschiene nehmen hochpräzise Produkte, um effektiv die Genauigkeit der Übertragung zu gewährleisten■ Steuerung der Grenzschalter an beiden Enden der Antriebsmaschine und Installation einer Festgrenzvorrichtung, um die Sicherheit der Werkzeugmaschine wirksam zu gewährleisten.Der Hauptmotor ist mit einem automatischen Schmieröl für die beweglichen Teile des Betts ausgestattet, um den Betrieb der beweglichen Teile in gutem Zustand zu gewährleisten und die Lebensdauer der Führungsschiene zu verbessern., Ausrüstung und Rack.

2.2 Querschnitt und X- und Z-Achsenvorrichtung
Der Strahl beseitigt nach dem Glühen die innere Spannung, und die Vibrationszeit wird dann nach der Rohbearbeitung verarbeitet, um die Steifigkeit und Stabilität des beweglichen Teils des Laserkopfes zu gewährleisten.X- und Z-Achsen werden durch ein hochpräzises Modul angetrieben. Im Bewegungsprozess steuert der Schalter den Schlag zum Schalter und an beiden Enden befinden sich elastische mechanische Schalter, um die Sicherheit des Betriebs zu gewährleisten.

Das Z-Achsen-Gerät realisiert hauptsächlich die obere und untere Bewegung des Laserkopfes.Die oberen und unteren Bewegungen des Laserkopfes werden durch die numerische Steuerung des Servomotors abgeschlossen., und der Motor treibt das lineare Modul an, das die Auf- und Abwärtsbewegung des Z-Achsen-Skateboards antreibt.zur Gewährleistung der Sicherheit und Zuverlässigkeit der Bewegung.

Diese Ausrüstung ist hauptsächlich für das Schneiden verschiedener Rohrmaterialien ausgelegt und eignet sich für gewöhnliche Rohre aus Kohlenstoffstahl, Edelstahl, Aluminiumlegierungen und Kupferrohre.Es ist in der Lage, diese verschiedenen Materialien mit Präzision zu behandeln, um saubere und präzise Schnitte zu gewährleisten und gleichzeitig die Integrität der Rohroberflächen zu erhalten.und industrielle Produktion, bei der mehrere Arten von Rohren verarbeitet werden.
