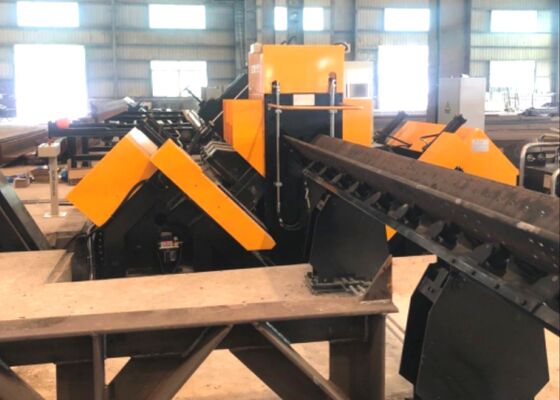

CNC Winkelstahlmaschine Winkelstahlgrößen bis 250x250x32mm mit Bohr- und Markierungsfunktionen

CNC-Winkel-Linienmaschine Winkelstahlgrößen bis zu 250x250x32m mit Bohrungsmarkierungskapazität

Produkteinführung:

Die CNC-Winkelbohr- und Markierungsmaschine ist sorgfältig für das Bohren und Markieren von großem, hochfesterem Winkelstahl, der in Übertragungsleitungstürmen verwendet wird, konzipiert.Dieses System gewährleistet das präzise Bohren aller Löcher im Winkelstahl, die eine außergewöhnliche Bohrqualität und Positionsgenauigkeit gewährleistet und die Produktionseffizienz erhöht und gleichzeitig ein hohes Maß an Automatisierung bietet.

Hauptparameter:

Eigenschaften des Produkts:

1Die Produktionslinie ist mit einem automatischen Ladesystem ausgestattet, das aus einem horizontalen Zuführkanal, einem rotierenden Ladeschrank und einem automatischen Entladesystem besteht.alle mit einem ausgeklügelten Fütterungsmechanismus angetriebenDiese Integration gewährleistet einen nahtlosen und effizienten Arbeitsablauf für alle Bohr- und Stahlstempelvorgänge am Winkelstahl.die Notwendigkeit eines manuellen Eingreifens beseitigen und den Arbeitskräftebedarf für die Bediener erheblich minimieren.

2Die Bohrspindel ist mit einer Taiwan BT40 Präzisionsspindel ausgestattet, die mit einem internen Kühlmittel ausgestattet ist, um die Bohrleistung und -genauigkeit zu verbessern.Die Bohreinheit besteht aus sechs CNC-Bohrköpfen, mit drei auf jeder Seite des Winkelstahls montiert.Die Köpfe auf beiden Seiten sind in der Lage, gleichzeitig Löcher mit dem gleichen Durchmesser und gleichmäßigen Abstand von den oberen Enden der Winkel Stahlflansche zu bohren.

3Die Software verfügt über eine zweisprachige Chinesisch/Englisch-Schnittstelle, die eine einfache Navigation und eine klare Anzeige der Werkstückzeichnungen gewährleistet.

4. Der Programmierungsprozess ist vereinfacht und effizient; Benutzer müssen nur die Werkstückdimensionen, den Lochdurchmesser, den Abstand und die Menge eingeben, um das Programm automatisch zu erzeugen.CAD/CAM-Lofthandelssoftware kann für eine reibungslose Dateiumwandlung verwendet werdenDas System ist voll kompatibel mit NC1-Dateien, die von der TEKLA-Software generiert werden.

5Die wichtigsten hydraulischen, pneumatischen und elektrischen Komponenten werden von bekannten, leistungsstarken Marken bezogen, um eine außergewöhnliche Zuverlässigkeit und eine längere Betriebsdauer zu gewährleisten.

6Das System ist mit einer integrierten Selbstdiagnose ausgestattet, die eine effiziente Fehlererkennung und Fehlerbehebung ermöglicht.

7Eine optionale Schereinheit ist mit einem zweiblattigen Schneidmechanismus verfügbar, der die Leistung verbessert.

Diese Muster stellen eine Vielzahl von Standardspezifikationen und Löcherkonfigurationen von Winkelstahl dar, der typischerweise beim Bau von Übertragungsleitungstürmen verwendet wird.Sie dienen als visuelle Referenz für potenzielle Anwender oder Inspektoren zur Beurteilung der Funktionsfähigkeit der Ausrüstung, die klare und messbare Benchmarks bieten, um festzustellen, ob die Ausrüstung die erforderlichen Fertigungsstandards für die Herstellung von Übertragungsleitungstürmen erfüllt.

Bei der Errichtung von Übertragungsleitungen für Hochspannung (UHV), bei denen Übertragungsmasten extremen Wetterbedingungen und hohen Belastungen ausgesetzt sind,Diese Ausrüstung spielt eine entscheidende Rolle bei der Verarbeitung der Winkelstahlkomponenten, die den Kern des tragenden Rahmens der Türme bilden.Es führt effektiv Bohr- und Stanzarbeiten auf dem Winkelstahl durch, der in Turmkörpern, Armkreuzungen und anderen wesentlichen Bauteilen verwendet wird.Gewährleistung einer präzisen Größengenauigkeit und einer gleichbleibenden AnschlussleistungDaher spielt sie eine Schlüsselrolle bei der langfristigen Erhaltung der strukturellen Integrität und Stabilität der Übertragungsmasten während ihrer gesamten Betriebsdauer.
