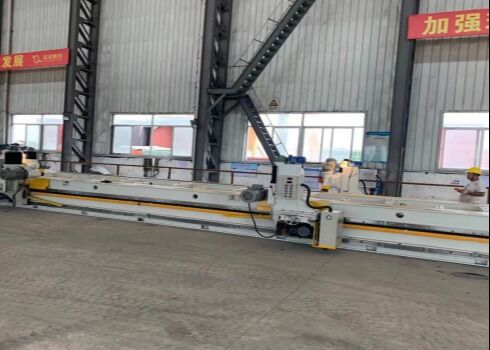

3000 mm Fräslänge, strahllose Dual-Drive-Dual-Power-Head-Fräsmaschine, Modell XB-3

3. Segmentierte, vollständig gehärtete Führungsschienen: (Spitzenkonfiguration) Abmessungen der Führungsschiene: 40*80*600mm, Material: 40CrMo, integral vergütet und angelassen, hochfrequenzgehärtet auf eine Härte von HRC48-50, präzisionsgeschliffen, um eine genaue segmentierte Spleißung zu gewährleisten. Wenn die Ausrüstung längere Zeit verwendet wurde, können die Führungsschienen zur Reparatur oder zum Austausch entfernt werden, um die Genauigkeit wiederherzustellen und die Lebensdauer der Ausrüstung zu verlängern; Geradheit nicht mehr als 0,40mm/3000mm.

4. Hubsäule: Die Säule ist mit dem Schlitten verschraubt. Der Schlitten besteht aus hochfestem Gusseisen (HT-250), integral gegossen und dann bearbeitet. Der Schlitten kann sich auf den Bettführungsschienen nach links und rechts bewegen, während sich die Säule senkrecht zum Bett vorwärts und rückwärts bewegen kann. Die Hubspindelschraube an der Säule wird von einem Motor und einem Getriebe angetrieben, um elektrisches Heben und Senken oder manuelles Heben zu ermöglichen. Hubbegrenzungsschalter sind sowohl an der Ober- als auch an der Unterseite der Hubsäule installiert, um sicherzustellen, dass der Power-Head aufgrund von Fahrlässigkeit des Bedieners während des Hebens seinen Verfahrbereich nicht überschreitet und somit Unfälle vermieden werden.

5. Der Fräs-Power-Head verwendet einen hochwertigen, selbst hergestellten Fräskopf, der speziell für Kantenfräsmaschinen entwickelt wurde (ein stabiles Produkt, das unabhängig vom Unternehmen entwickelt und hergestellt wird). Der Fräs-Power-Head ist auf einem Hubschlitten auf der linken Seite der Säule montiert und kann mit der Säulenhubspindel elektrisch angehoben und abgesenkt werden. Für Feineinstellungen ist eine manuelle Einstellung erforderlich, um Sicherheit und Genauigkeit beim Werkzeugeinstellen zu gewährleisten. Die Schneckenwellen am Schlitten können in einem entsprechenden Winkel zur horizontalen Ebene geneigt werden, was die Bearbeitung der Vorderseite (0-85°) und der Stirnfläche oder Fase der Unterseite (0--45°) ermöglicht. Die Fräsvorschubgeschwindigkeit kann jederzeit angepasst werden, um den Anforderungen des Fräsens bei jeder Geschwindigkeit und schnellen Rückfahrt gerecht zu werden. Sie verfügt auch über eine Hin- und Herfräsfunktion.

6. Der Stromwagen verfügt über ein nicht standardmäßiges, vergrößertes Design und ist eine separat entwickelte Einheit. Zahnräder und Getriebe sind auf dem großen Schlitten montiert, wobei die Zahnräder auf der Zahnstange der Führungsschiene greifen. Ein geräuscharmes Hochdrehmomentgetriebe mit gehärteten Stirnradgetrieben treibt die Maschine über einen Frequenzumrichtermotor an. Der Frequenzumrichter ermöglicht über eine Steuerung eine stufenlose Geschwindigkeitsregelung des Fahrwerks. Detaillierte Fahr- und Fräsgeschwindigkeiten werden auf der Digitalanzeige des Bedienfelds der Fräsmaschine angezeigt. Es ist bequem, schnell und hocheffizient. Diese Maschine verfügt über zwei unabhängige Stromwagen, die unabhängig oder gemeinsam gesteuert werden können. Zwischen den beiden Wagen ist eine Sicherheitskollisionsschutzvorrichtung installiert.

7. Fräserkopf: Der Fräserkopf dieser Werkzeugmaschine verwendet einen hochwertigen, im Inland produzierten Fräserkopf, der für Fräsmaschinen bestimmt ist und nationalen Standards entspricht. Basierend auf den Bearbeitungsanforderungen des Kunden für hochfeste Q345D-Stahlplatten wird ein Φ125-160 Hochleistungs-75°-Fräserkopf verwendet, um die Kontaktfläche des Schnitts zu reduzieren, die Schnitttemperatur zu senken und den Werkzeugverschleiß zu verringern. YW-Serie Hartmetall-Hochlegierungs-Wendeschneidplatten können verwendet werden.
