CNC-Winkelbiegelinie für die Produktion von Sendemasten


Produktvorstellung:

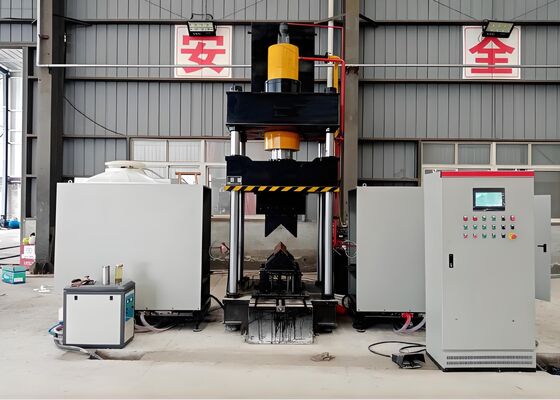

Dieses CNC-Thermobiegesystem wurde fachmännisch entwickelt und im Werk gründlich getestet, um das präzise Biegen von Winkelstahlprofilen und flachen Metallblechen zu gewährleisten. Es ist präzise gefertigt, um die strengen Produktionsanforderungen von Industrien wie der Stahlbaufertigung, der Herstellung von mechanischen Komponenten und der Metallverarbeitung im Architekturwesen zu erfüllen. Mit außergewöhnlicher Formgenauigkeit und zuverlässiger Betriebskonsistenz garantiert dieses System, dass gebogene Winkelstähle und Metallpaneele die genauen Maß- und Strukturanforderungen erfüllen und so einen reibungslosen Fortschritt in nachfolgenden nachgelagerten Fertigungsprozessen gewährleisten.

Produktparameter:

Produktmerkmale:

1. Das System ist mit einer rechnergestützten numerischen Steuerung (CNC) und einer speicherprogrammierbaren Steuerung (SPS) sowie einer benutzerfreundlichen Touchscreen-Oberfläche ausgestattet, die eine effiziente Dateneingabe und Echtzeitüberwachung der Betriebsparameter ermöglicht. Diese Konfiguration garantiert eine reibungslose und intuitive Erfahrung für Standardbetriebsabläufe.

2. Die Maschine integriert modernste intelligente Ultraschallfrequenz-Induktionsheiztechnologie, die die Produktionseffizienz steigert, die Herstellungskosten senkt und die vollständige Einhaltung der Umweltstandards und behördlichen Anforderungen der Anlage gewährleistet.

3. Als umfassende All-in-One-Lösung macht diese Ausrüstung die Notwendigkeit von Zusatzwerkzeugen oder Werkzeuganpassungen überflüssig und optimiert so den gesamten Produktionsaufbau.

4. Durch die Integration der CNC-Technologie garantiert dieses System das präzise Biegen von Werkstücken, wahrt durchgängig strenge Produktqualitätsstandards und verbessert gleichzeitig die allgemeine Produktionseffizienz.

5. Die Ausrüstung ist mit einem voll integrierten Hydrauliksystem und einer fortschrittlichen elektrischen Steuereinheit ausgestattet und bietet eine hochentwickelte Konfiguration, die eine intuitive, benutzerfreundliche Bedienung, eine zuverlässige und sichere Leistung sowie die Fähigkeit, die Anforderungen der Massenproduktion zu erfüllen, gewährleistet.

6. Die Kaltpress-Technologie eignet sich perfekt für die Bearbeitung von Winkelstahlkomponenten mit Abmessungen bis zu L100×L100×10 (mm), vorausgesetzt, der erforderliche Biegegrad überschreitet nicht 5 Grad.

7. Die Standardzykluszeit für Kaltpressvorgänge beträgt 10 Sekunden pro Werkstück, während der thermische Verarbeitungszyklus 120 Sekunden pro Einheit dauert (abhängig von der Materialgüte und den Abmessungsspezifikationen der bearbeiteten Komponenten). Darüber hinaus beginnt die Fertigung erst, wenn die Heiztemperatur 800 Grad Celsius (die Rotglutphase) erreicht hat, wobei die Prozessparameter sorgfältig auf der Grundlage des Materialtyps und der erforderlichen Biegegradtoleranzen definiert werden.

8. Während der Wärmebehandlungsphase können die Bediener nach Einstellung der Prozessparameter den Zyklus durch Drücken der Starttaste oder Aktivieren des Fußschalters einleiten, um die vollautomatische Betriebssequenz zu starten. Diese Sequenz folgt einer vordefinierten Reihe von Schritten, einschließlich des Heizvorschubs, der Anwendung von Wärmeenergie, des Rückzugs der Heizelemente nach Abschluss, des Klemmens und Komprimierens des Werkstücks, des Anhebens des Stößels und schließlich des Entladens und Entnehmens des bearbeiteten Werkstücks.

9. Im integrierten thermischen Verarbeitungs- und Kaltpressmodus können nach Konfiguration der Prozessparameter Kaltpressvorgänge ohne Verzögerung beginnen. Der Druckstempel muss nicht in seine Ausgangsposition zurückkehren; stattdessen wird die untere Pressform angehoben, um einen Abstand von 100 mm zu schaffen, was die einfache Entnahme des Werkstücks ermöglicht. Dieser optimierte Arbeitsablauf steigert die Gesamteffizienz des Prozesses erheblich.

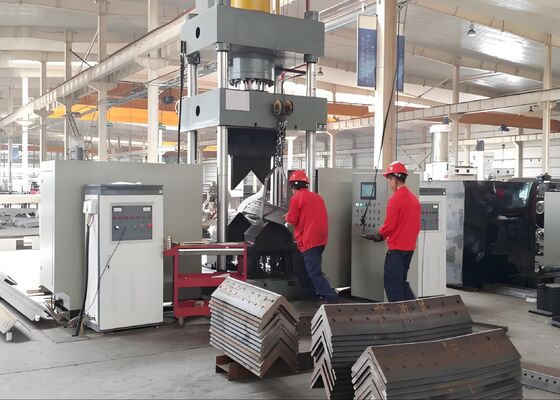

Diese Testmuster, die aus der Produktionslinie für Winkelstahl-Stanz-, Schneid- und Markiermaschinen stammen, entsprechen den Standard-Spezifikationen und Verarbeitungsparametern, die in der Winkelstahl-Turmindustrie üblicherweise verwendet werden. Sie bieten den Anwendern einen klaren Maßstab zur Bewertung der Verarbeitungsqualität, Präzision und Verarbeitung der Ausrüstung – kritische Leistungskennzahlen, die die Fähigkeit der Ausrüstung zur Erfüllung der strengen Betriebsanforderungen der Winkelstahl-Turmherstellung demonstrieren.

Beim Bau von Hochspannungsleitungen (UHV), bei denen Sendemasten extremen Wetterbedingungen und erheblichen strukturellen Belastungen ausgesetzt sind, spielt diese Ausrüstung eine entscheidende Rolle bei der Verarbeitung der Winkelstahlkomponenten, die die zentrale tragende Struktur der Türme bilden. Sie führt durchgängig Bohr- und Stanzarbeiten an dem Winkelstahl durch, der für Turmkörper, Querträger und andere kritische Strukturelemente verwendet wird, und gewährleistet so überlegene Präzision und herausragende strukturelle Integrität. Dieser Prozess verbessert die allgemeine Haltbarkeit der Sendemasten erheblich, was für den zuverlässigen und unterbrechungsfreien Betrieb von UHV-Stromübertragungssystemen unerlässlich ist.
