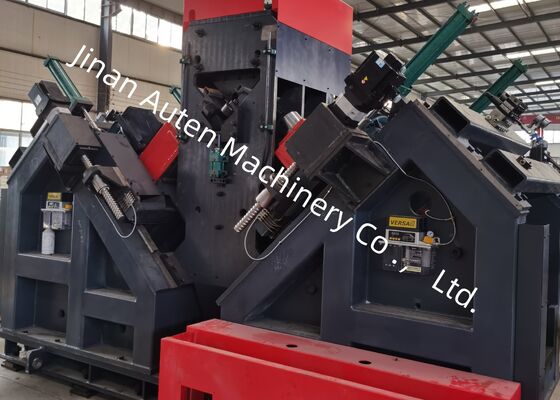

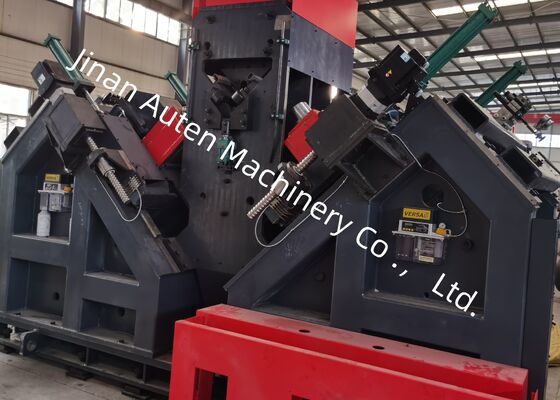

Eisen-Tower-Komponenten Herstellung Winkelstahl CNC-Bohrgeräte Modell JNC2532

Eisen-Tower-Komponenten Herstellung Winkelstahl CNC-Bohrgeräte Modell JNC2532

Verwendung des Produkts:

Die Produktionslinie ist für die Markierung und Bohrung von Komponenten ausgelegt, die in Stromübertragungstürmen, Telekommunikationsinfrastruktur und Stahlrahmen verwendet werden.

Merkmale der Produktstruktur:

Die Maschine besteht hauptsächlich aus einer seitlichen Zuführplattform, einem Umdreh-Zuführmechanismus, einem Zuführkanal, einem CNC-Trolley-Markierungssystem, einer Schreibmaschine, einer Bohreinheit, einer Pressenheit,mit einer Breite von mehr als 20 mm,, ein hydraulisches System, ein pneumatisches System, ein Steuerungssystem und andere zugehörige Komponenten.

Hauptparameter:

Eigenschaften des Produkts:

1Diese Verarbeitungslinie besteht aus einem Querförderer, einem Umschlagförderer, einem Eingangsförderer, einem CNC-Eingangsförderer, zwei Bohrgeräten, einer Markierungseinheit, einem automatischen Entladefördererzusammen mit der zugehörigen Hydraulikstation und dem elektrischen KühlsystemEs integriert CNC-Technologie und Servomotoren zur Materialzufuhr, um eine höhere Effizienz und eine gleichbleibende Werkstückgenauigkeit zu gewährleisten.

2Auf jeder Seite befindet sich ein Bohrgerät, das für drei Bohrmaschinen unterschiedlicher Größe ausgelegt ist.Gewährleistung einer präzisen Lochplatzierung.

3Die Drehgeschwindigkeit aller Spindeln ist durch einen Wandler kontinuierlich einstellbar, während die Zuführgeschwindigkeiten durch Drehzahlregelventile unendlich variabel sind.,Die Betriebszufuhr und der schnelle Rückzug der Spindeln sind vollautomatisiert.

4Die Bohrleitung ist mit einer einzigen Markierungseinheit ausgestattet, die eine einfache Voreinstellung der Markierungspositionen ermöglicht.und der Einspeisungsprozess für das Bohren werden alle durch das hydraulische System angetriebenDie wichtigsten Komponenten werden von renommierten internationalen Lieferanten bezogen und ein umlaufendes Kühlsystem ist integriert, um die Lebensdauer der Bohrer zu erhöhen.

5Die Bezeichnung und das Bohren sind vollautomatisiert, die fertigen Bauteile werden über ein pneumatisches Umschaltsystem ausgestoßen.Verringerung der körperlichen Belastung der Betreiber und erhebliche Vorteile gegenüber Wettbewerbern.

6Das Steuerungssystem besteht aus dem Hauptcomputer, Servomotoren, SPS, externen Überwachungsschaltern und anderen zugehörigen Komponenten.Das Verarbeitungsprogramm wird automatisch generiert.Außerdem kann das Programm basierend auf der Werkstücknummer gespeichert, abgerufen, angezeigt und übertragen werden.

7Die Bearbeitungslinie ist mit einem Stütz- und Pressenmechanismus ausgestattet, um den Anforderungen an die Bearbeitung von Winkeln mit höherem Biegegrad gerecht zu werden.

Diese Proben umfassen eine Vielzahl von Standardspezifikationen und Löchermustern für Winkelstahl, der beim Bau von Übertragungsleitungstürmen verwendet wird.Sie ermöglichen es potenziellen Anwendern oder Inspektoren, die Betriebsleistung der Ausrüstung visuell zu bewerten., mit klaren und konkreten Hinweisen, um festzustellen, ob die Ausrüstung die für die Herstellung von Übertragungsleitungsmasten erforderlichen Fertigungsnormen erfüllt.

Bei der Errichtung von Übertragungsleitungen für Hochspannung (UHV), bei denen Übertragungsmasten extremen Wetterbedingungen und hohen Belastungen standhalten müssen,Diese Ausrüstung spielt eine entscheidende Rolle bei der Verarbeitung der Winkelstahlkomponenten, die die Hauptlasttragstrukturen der Türme bildenEs führt Bohrungen und Stanzarbeiten an den in Turmkörpern, Kreuzarmen und anderen kritischen Bauteilen verwendeten Winkelstahlvorrichtungen durch.Gewährleistung genauer Abmessungen und zuverlässiger VerbindungsleistungDies wiederum gewährleistet die langfristige strukturelle Stabilität der Übertragungsmasten während ihrer gesamten Lebensdauer.
