Telekommunikationsturm Produktion Industrielle CNC-Winkelbogenleitung Übertragungsleitung Turmherstellung

CNC-Winkelbiegelinie für die Produktion von Telekommunikationstürmen, Herstellung von Stromleitungsmasten


Produktvorstellung:

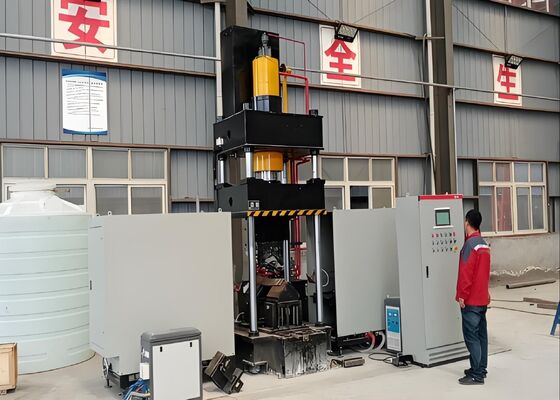

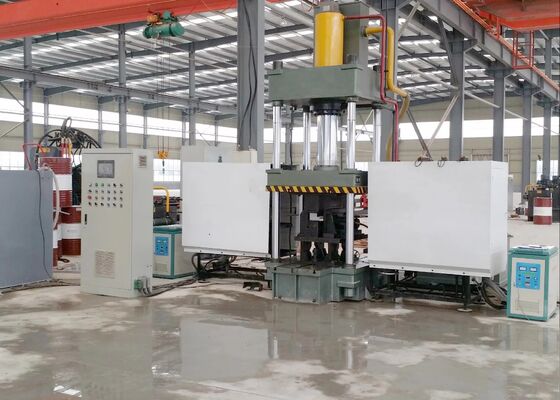

Dieses CNC-Thermobiegesystem wurde sorgfältig konstruiert und im Werk gründlich getestet, um eine präzise Biegung von Winkelstahlprofilen und flachen Metallblechen zu gewährleisten. Es wurde speziell entwickelt, um die strengen Produktionsanforderungen von Industrien wie der Stahlbaufertigung, der Herstellung von mechanischen Komponenten und der Metallverarbeitung im Architekturwesen zu erfüllen. Mit außergewöhnlicher Formgenauigkeit und zuverlässiger Betriebskonsistenz stellt dieses System sicher, dass gebogene Winkelstähle und Metallpaneele exakte Maß- und Strukturanforderungen erfüllen, was einen reibungslosen und effizienten Fortschritt in nachfolgenden nachgelagerten Fertigungsprozessen ermöglicht.

Produktparameter:

Produktmerkmale:

1. Das System ist mit einer rechnergestützten numerischen Steuerung (CNC) und einem programmierbaren Logikcontroller (PLC) integriert und verfügt über eine benutzerfreundliche Touchscreen-Oberfläche, die eine effiziente Dateneingabe und Echtzeitüberwachung der Betriebsparameter ermöglicht. Diese Konfiguration garantiert eine nahtlose und intuitive Erfahrung für Routinevorgänge.

2. Die Maschine nutzt eine hochmoderne intelligente Ultraschallfrequenz-Induktionsheiztechnologie – eine fortschrittliche Lösung, die die Produktionseffizienz steigert, die Herstellungskosten senkt und die vollständige Einhaltung der Umweltstandards und -vorschriften der Anlage gewährleistet.

3. Als voll integrierte Lösung macht diese Ausrüstung die Notwendigkeit von Zusatzwerkzeugen oder Werkzeugeinstellungsanpassungen überflüssig und vereinfacht und optimiert so die gesamte Einrichtung des Produktionsprozesses.

4. Durch die Integration der Computerized Numerical Control (CNC)-Technologie garantiert dieses System eine präzise Biegung von Werkstücken, hält konstant hohe Produktqualitätsstandards aufrecht und verbessert gleichzeitig die allgemeine Produktionseffizienz.

5. Die Ausrüstung ist mit einem integrierten Hydrauliksystem und einer elektrischen Steuereinheit ausgestattet, die eine fortschrittliche Konfiguration bieten, die eine intuitive, benutzerfreundliche Bedienung ermöglicht, eine sichere und zuverlässige Leistung gewährleistet und die Anforderungen der Massenproduktion erfüllt.

6. Die Kaltpress-Technologie eignet sich für die Verarbeitung von Winkelstahlkomponenten mit Abmessungen bis zu L100×L100×10 (mm), solange der erforderliche Biegegrad 5 Grad nicht überschreitet.

7. Die Standardzykluszeit für Kaltpressvorgänge beträgt 10 Sekunden pro Werkstück, während der thermische Verarbeitungszyklus 120 Sekunden pro Einheit dauert (abhängig von der Materialgüte und den Abmessungsspezifikationen der bearbeiteten Komponenten). Darüber hinaus beginnt die Fertigung erst, wenn die Heiztemperatur 800 Grad Celsius (die Rotglutphase) erreicht hat, wobei präzise Prozessparameter basierend auf dem Materialtyp und den erforderlichen Biegegradtoleranzen festgelegt werden.

8. Während der Wärmebehandlungsphase können die Bediener, sobald die Prozessparameter eingestellt sind, den Zyklus durch Drücken der Starttaste oder Aktivieren des Fußschalters einleiten, um die vollautomatische Betriebssequenz zu starten. Diese Sequenz folgt einer vordefinierten Reihe von Schritten, einschließlich des Heizvorschubs, der Anwendung von Wärmeenergie, des Rückzugs der Heizelemente nach Abschluss, des Klemmens und Komprimierens des Werkstücks, des Hubs des Stößels und der endgültigen Entladung und Entnahme des bearbeiteten Werkstücks.

9. Im integrierten thermischen Verarbeitungs- und Kaltpressmodus können, sobald die Prozessparameter eingestellt sind, Kaltpressvorgänge sofort beginnen. Der Druckstempel muss nicht in seine Ausgangsposition zurückkehren; stattdessen wird die untere Pressform angehoben, um einen Abstand von 100 mm zu schaffen, was eine mühelose Entnahme des Werkstücks ermöglicht. Dieser optimierte Arbeitsablauf steigert die Gesamteffizienz des Prozesses erheblich.

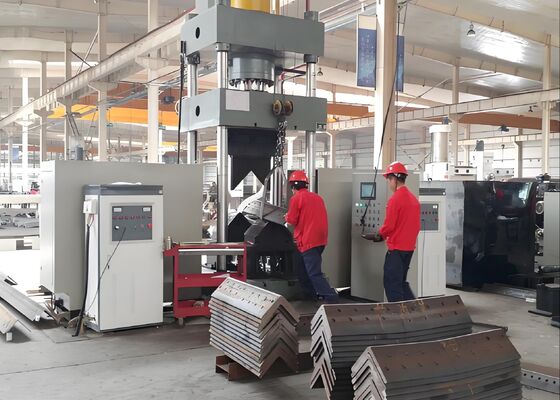

Diese Testmuster, die aus der Produktionslinie von Winkelstahl-Stanz-, Schneid- und Markierungsmaschinen stammen, entsprechen den Standard-Spezifikationen und Verarbeitungsparametern, die typischerweise in der Winkelstahl-Turmindustrie verwendet werden. Sie bieten den Benutzern eine einfache Möglichkeit, die Verarbeitungsqualität, Präzision und Verarbeitung des Geräts zu bewerten – kritische Leistungsmetriken, die die Fähigkeit des Geräts hervorheben, die strengen betrieblichen Anforderungen der Winkelstahl-Turmherstellung zu erfüllen.

Beim Bau von Höchstspannungsleitungen (UHV), bei denen Strommasten widrigen Wetterbedingungen und erheblichen strukturellen Lasten ausgesetzt sind, spielt diese Ausrüstung eine entscheidende Rolle bei der Verarbeitung der Winkelstahlkomponenten, die den primären tragenden Rahmen der Masten bilden. Sie führt kontinuierlich Bohr- und Stanzarbeiten an dem Winkelstahl durch, der in Mastkörpern, Traversen und anderen kritischen Strukturelementen verwendet wird, und gewährleistet so präzise Genauigkeit und hervorragende strukturelle Integrität. Dieser Prozess erhöht die Gesamtdauerhaltbarkeit der Strommasten, was für den zuverlässigen und unterbrechungsfreien Betrieb von UHV-Stromübertragungssystemen unerlässlich ist.
