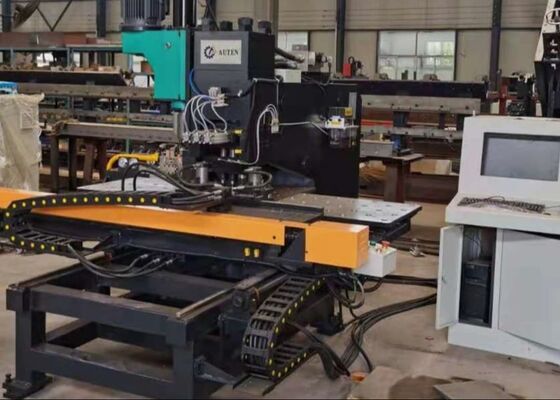

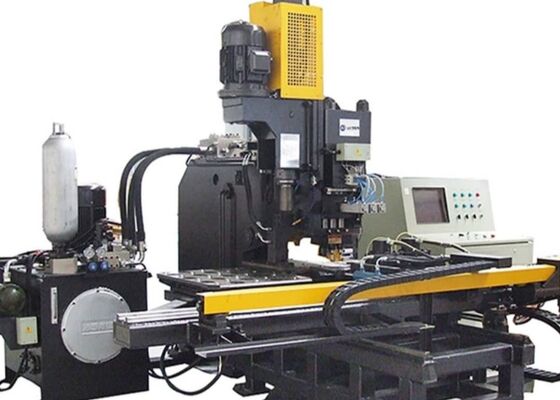

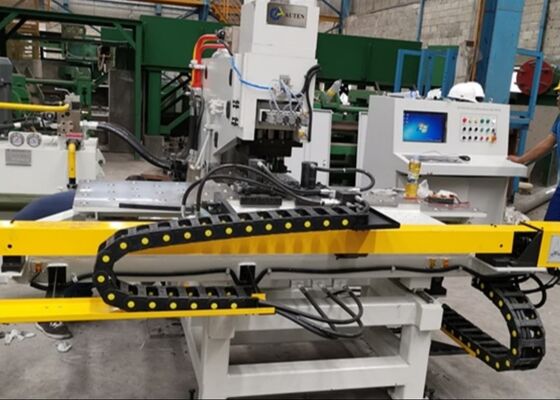

Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine

Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine
Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine

Großes Bild :  Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine

Produktdetails:
Herkunftsort: China
Markenname: Auten
Zertifizierung: ISO9001
Modellnummer: BNCZ100
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: negotiable
Verpackung Informationen: Holzkiste
Lieferzeit: 30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 300 Sätze/Jahr
Kontakt
Ausführliche Produkt-Beschreibung
Plattengröße: 1500x800mm Plattenstärke: 5~25mm
Stanzkraft: 1000/1200 kN Markierungskraft: 800/1000 kN
CNC oder nicht: CNC Würfel-Stationen: 4

Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine



Anwendbarer Wirtschaftszweig:



Die Maschine wird hauptsächlich für die Stanz- und Stanzoperation von Metallplatten in der Elektrizität, Kommunikation, Automobil, Stahlkonstruktion und anderen Branchen verwendet.Die automatische CNC-Bearbeitung der Maschine hat eine hohe Arbeitseffizienz und Genauigkeit der Lochposition und eignet sich für viele Arten von VerarbeitungDie Kombination von Bohrmaschinen für die Bohrung von kleinen Löchern und für die Bohrung großer Löcher, eine Maschine für eine diversifizierte Produktion.



Spezifikationen:



Modell BNCZ100
Maximale Größe des Werkstücks (mm) 1500*800
Maximaler Durchmesser der Stanz (mm) Φ26
Max. Bohrdurchmesser (mm) Φ50
Taper der Bohrspindel /
Plattendicke (mm) Schlagen 5- Ich weiß.25 (Q235)
Bohrungen 40
Schlagkraft (kN) 1000/1200
Kennzeichnungskraft (kN) 800/1200
Min. Abstand zwischen Loch und Plattenrand (mm) Schlagen 25
Bohrungen Abhängig vom Durchmesser des Lochs
Zeichengröße ((mm) 14*10*19
Qualität des Charakters 12
Die-Stationen 4
Schnelligkeit der Bohrungen (mm/min) 25 bis 280
Schlag der Bohrspindel ((mm) 180
Drehgeschwindigkeit der Bohrspindel ((r/min) 120 bis 560
Programmiermodus Befehlsprogrammierung, AutoCAD-Zeichnungs- oder Layout-Software
Gesamtmaße L*W*H (m) 3.2 mal 3 mal 2.6



Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine 0



Produktmerkmal:



1. Integrierte Maschine mit mechanischem, elektrischem und hydraulischem System.


2Modularer Aufbau für die wichtigsten Funktionsteile, einfache Wartung, Selbstdiagnosefunktion.





Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine 1



3. Stanz, Markierung und Bohrungen auf einer Platte mit weniger Arbeitskräften und gleichbleibender Präzision.


4Für die Programmierung werden entweder der Durchmesser, die Position und die Menge des Werkstücks eingegeben oder die Datenquelle der Konstruktionsabteilung direkt mit dem lokalen Netzwerk geteilt.


5Die Karosserie ist aus Stahlplatten geschweißter Struktur des Typs C, gutes Stahl und Betriebsraum.



Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine 2



6Die Maschine ist mit drei Arbeitsstationen (einschließlich einer Schreibposition) ausgestattet, und der Stationsschalter wird automatisch ausgeführt.


7- Klemmsystem, das für verschiedene Werkstückstärken geeignet ist, mit dem Null-Block, das Werkstück wird von einem Kugelarbeitstisch gestützt.



Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine 3



8. X- und Y-Achsen, die durch den Servomotor + Kugelschraube + Präzisions-Linienführer, der durch das zweiachsige CNC-System zur Steuerung der Stanzposition angetrieben wird, betrieben werden.


9Der gesamte Prozess ist automatisch, der Bediener muss nur die Zeichnung eingeben.



Maschinendetails:



Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine 4

Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine 5

Dieses professionelle Metallbearbeitungssystem ist speziell für die Durchführung von Stanz-, Markierungs- und Bohrvorgängen auf Stahlplatten für die Stahlturmherstellung entwickelt worden.Es liefert eine hohe BearbeitungspräzisionDiese sehr vielseitige Ausrüstung bietet über die Stahlturmindustrie hinaus auch zuverlässige Bohr-, Bohr-,und Markierungsfunktionen für Metallplatten in einer breiten Palette von IndustriefeldernEs gewährleistet eine gleichbleibende Betriebsdurchsatz- und Verarbeitungsgenauigkeit für alle Kategorien von Werkstücken aus Metall.Auf diese Weise wird die Effizienz der Arbeitsabläufe optimiert und die Produktqualität in verschiedenen industriellen Anwendungen verbessert..Verarbeitung von Gussetplatten BNCZ100 CNC-Plattenpunktierung und Bohrmaschine 6

Größe und Tag:

Plattenmarkierungsmaschine,

Stahlplattenstanzmaschine,

CNC Tafel Bohrmaschine
