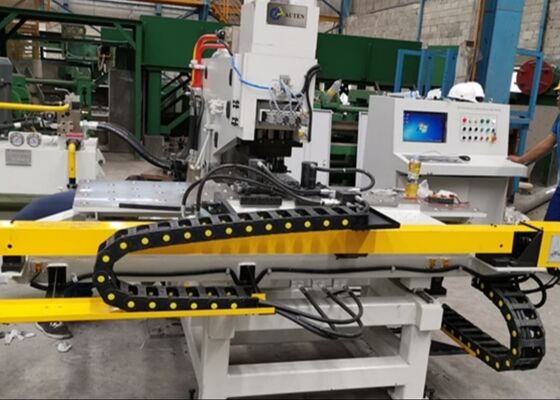

Stahlplattenbearbeitung für Bauarbeiten, Stanzplattenmarkierung, Bohrlinien, Stromübertragungsgeräte
Anwendbarer Wirtschaftszweig:
Spezielle CNC-Maschine zum Streichen und Markieren von Stahlplatten im Bereich der Stahlturmindustrie.
Hauptkomponente:
Diese Maschine besteht aus der Hauptmaschine, dem Arbeitstisch, den hydraulischen Klemmen, der Bohreinheit, der Stanzvorrichtung, der Hydraulikstation, dem elektrischen Schrank und dem automatischen Schmiersystem.
Spezifikationen:
| Modell |
BNCZ100 |
| Maximale Größe des Werkstücks (mm) |
1500*800 |
| Maximaler Durchmesser der Stanz (mm) |
Φ26 |
| Max. Bohrdurchmesser (mm) |
Φ50 |
| Taper der Bohrspindel |
/ |
| Plattendicke (mm) |
Schlagen |
5- Ich weiß.25 (Q235) |
| Bohrungen |
40 |
| Schlagkraft (kN) |
1000/1200 |
| Kennzeichnungskraft (kN) |
800/1200 |
| Min. Abstand zwischen Loch und Plattenrand (mm) |
Schlagen |
25 |
| Bohrungen |
Abhängig vom Durchmesser des Lochs |
| Zeichengröße ((mm) |
14*10*19 |
| Qualität des Charakters |
12 |
| Die-Stationen |
4 |
| Schnelligkeit der Bohrungen (mm/min) |
25 bis 280 |
| Schlag der Bohrspindel ((mm) |
180 |
| Drehgeschwindigkeit der Bohrspindel ((r/min) |
120 bis 560 |
| Programmiermodus |
Befehlsprogrammierung, AutoCAD-Zeichnungs- oder Layout-Software |
| Gesamtmaße L*W*H (m) |
3.2 mal 3 mal 2.6 |
Produktmerkmal:
1Die Maschine ist durch C-Typ-Plattenschweißen hergestellt, mit guter Steifigkeit und großem Handhabungsraum.Das Klemmsystem kann an verschiedene Werkstücke angepasst werden, mit Referenzblock und Werkstück, das von einem Rollball-Arbeitstisch getragen wird.so dass der gesamte Bearbeitungsprozess automatisch erfolgtDer Bediener gibt das Werkstückprogramm ein, es kann wiederholt verwendet werden.
2. Annehmen CNC-Technologie, Servomotor Einspeisung, mit hoher Effizienz, stabile Werkstück Präzision.
3Wichtige funktionelle Komponenten sind modular aufgebaut und leicht zu reparieren.
4- Erreichen Sie Schlag und Markierung auf einer Platte.
5. Einfache Programmierung, kann CAD-Zeichnungen lesen und auch das Programm verwenden, das durch Lofting-Software generiert wird. Es kann TEKLA-Lofting-Softwaredateien wie NC1-Format bereitstellen.
6Selbstdiagnosen mit Funktionsstörungen.
7. X, Y-Achse werden von Servomotor + Kugelschraube + lineare Führung angetrieben, die Präzision ist besser.
8Der Rumpf ist eine C-förmige Stahlplatten-Schweißstruktur mit guter Steifigkeit und großem Betriebsraum.
9. Die Maschine ist mit drei Arbeitsstationen (einschließlich einer Schreibposition) ausgestattet.
10- Klemmsystem, das für unterschiedliche Werkstückdicken geeignet ist, mit dem Referenzblock Null, das Werkstück wird von einem Kugelarbeitstisch gestützt.
11. X- und Y-Achse, die vom Servomotor + Kugelschraube + Präzisions-Linearführer betrieben werden, der durch das zweiachsige CNC-System zur Steuerung der Stanzposition angetrieben wird.
12. Der gesamte Verarbeitungsvorgang ist vollautomatisch, der Bediener muss nur die Zeichnung des Werkstücks in den Computer eingeben.

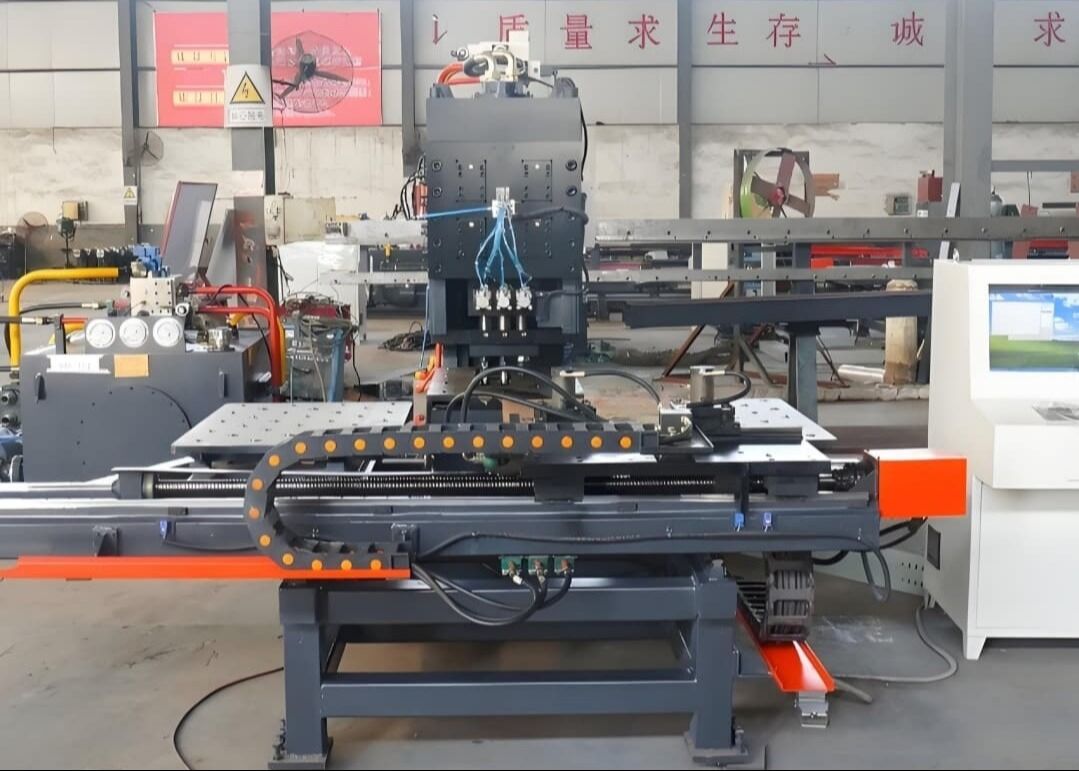

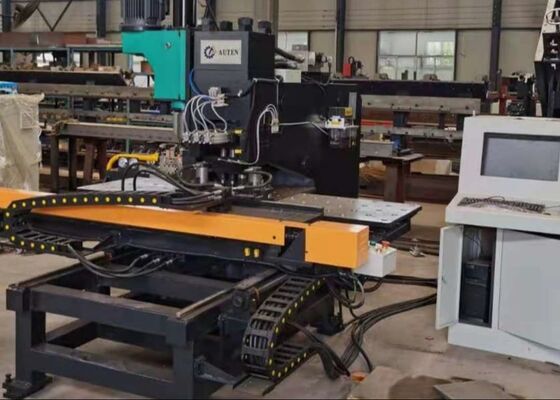

Maschinendetails:
Dieses professionelle Metallbearbeitungssystem ist speziell für die Durchführung von Stanz-, Markierungs- und Bohrvorgängen auf Stahlplatten für die Stahlturmherstellung entwickelt worden.Es liefert eine hohe BearbeitungspräzisionDiese sehr vielseitige Ausrüstung bietet über die Stahlturmindustrie hinaus auch zuverlässige Bohr-, Bohr-,und Markierungsfunktionen für Metallplatten in einer breiten Palette von IndustriefeldernEs gewährleistet eine gleichbleibende Betriebsdurchsatz- und Verarbeitungsgenauigkeit für alle Kategorien von Werkstücken aus Metall.Auf diese Weise wird die Effizienz der Arbeitsabläufe optimiert und die Produktqualität in verschiedenen industriellen Anwendungen verbessert..
