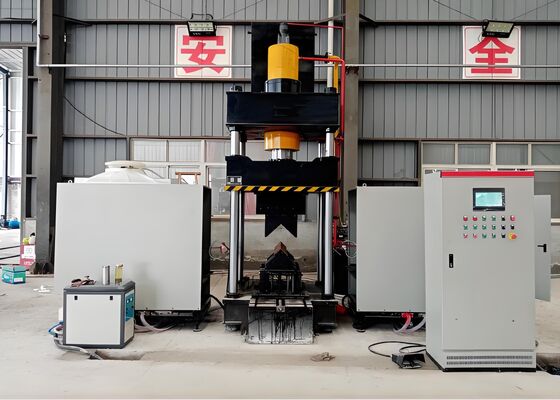

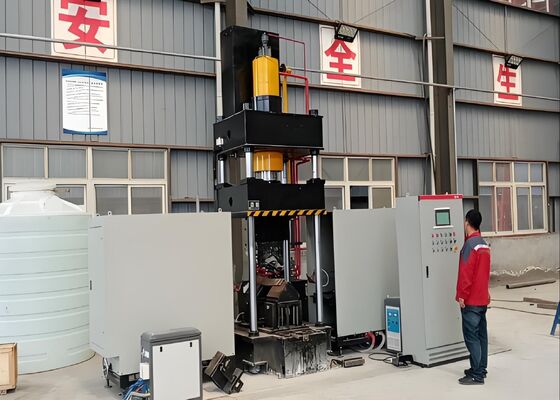

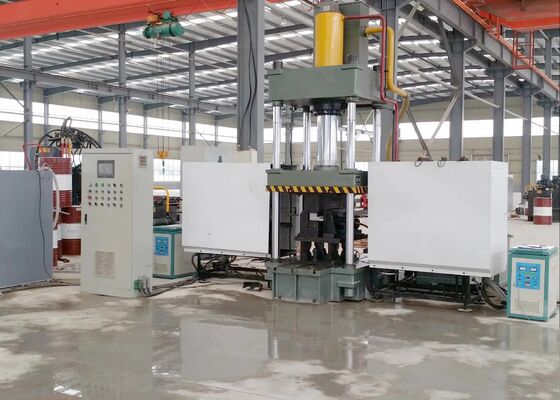

Modell HQ360-900 CNC-Winkellinienmaschine Präzisionsbogen von 90° in der architektonischen Metallbearbeitung

Modell HQ360-900 CNC Winkelprofilmaschine Präzise 90°-Biegegrad in der Architekturmetallverarbeitung


Produktvorstellung:

Dieses CNC-Thermobiegesystem ist sorgfältig konstruiert und werkseitig gründlich getestet, um präzise Biegungen von Winkelstahlprofilen und flachen Metallblechen zu ermöglichen. Es wurde speziell entwickelt, um die hohen Produktionsstandards zu erfüllen, die von kritischen Industrien wie der Stahlbaufertigung, der Herstellung von mechanischen Komponenten und der Architekturmetallverarbeitung gefordert werden. Mit seiner außergewöhnlichen Formgenauigkeit und zuverlässigen Betriebskonsistenz garantiert dieses System, dass gebogene Winkelstähle und Metallpaneele präzise Maßvorgaben und strukturelle Anforderungen erfüllen, was einen nahtlosen und effizienten Fortschritt in nachfolgenden nachgelagerten Fertigungsprozessen ermöglicht.

Produktparameter:

Produktmerkmale:

1. Das System ist mit einer rechnergestützten numerischen Steuerung (CNC) und einem programmierbaren Logikcontroller (PLC) ausgestattet und verfügt über eine intuitive Touchscreen-Oberfläche, die eine effiziente Dateneingabe und Echtzeitüberwachung der Betriebsparameter ermöglicht. Diese Funktionalität gewährleistet eine nahtlose und benutzerfreundliche Erfahrung für Routinevorgänge.

2. Die Maschine nutzt eine hochmoderne intelligente Ultraschallfrequenz-Induktionsheiztechnologie – eine fortschrittliche Lösung, die die Produktionseffizienz steigert, die Herstellungskosten senkt und die vollständige Einhaltung der Umweltstandards und -vorschriften der Anlage gewährleistet.

3. Als voll integriertes System eliminiert diese Ausrüstung die Notwendigkeit zusätzlicher Werkzeuge oder Werkzeugmodifikationen und optimiert und vereinfacht somit die gesamte Produktionsprozesskonfiguration.

4. Durch den Einsatz der rechnergestützten numerischen Steuerung (CNC) gewährleistet dieses System eine präzise Biegung von Werkstücken, hält konstant überlegene Produktqualitätsstandards ein und verbessert gleichzeitig die allgemeine Produktionseffizienz.

5. Die Ausrüstung ist mit einem eigenständigen Hydrauliksystem und einer integrierten elektrischen Steuereinheit ausgestattet – eine fortschrittliche Konfiguration, die eine intuitive, benutzerfreundliche Bedienung ermöglicht, eine sichere und zuverlässige Leistung gewährleistet und Produktionsvolumenanforderungen erfüllt.

6. Kaltpress-Technologie ist anwendbar für die Verarbeitung von Winkelstahlkomponenten mit Abmessungen bis zu L100×L100×10 (mm), solange der erforderliche Biegegrad 5 Grad nicht überschreitet.

7. Die Standardzykluszeit für Kaltpressvorgänge beträgt 10 Sekunden pro Werkstück, während der thermische Verarbeitungszyklus 120 Sekunden pro Einheit dauert (abhängig von der Materialgüte und den Abmessungen der bearbeiteten Komponenten). Darüber hinaus beginnt die Fertigung der Werkstücke erst, wenn die Heiztemperatur 800 Grad Celsius (die Rotglutphase) erreicht hat, wobei spezifische Prozessparameter basierend auf dem Materialtyp und den erforderlichen Biegegradtoleranzen festgelegt werden.

8. Während der Wärmebehandlungsphase können die Bediener nach Einstellung der Prozessparameter den Zyklus durch Drücken der Starttaste oder Aktivieren des Fußschalters auslösen, um die vollautomatische Betriebssequenz zu starten. Diese Sequenz folgt einer vordefinierten Reihe von Schritten, einschließlich des Heizvorschubs, der Anwendung von Wärmeenergie, des Rückzugs der Heizelemente nach Abschluss, des Klemmens und Komprimierens des Werkstücks, des Anhebens des Stößels und der endgültigen Entladung und Entnahme des bearbeiteten Werkstücks.

9. Im integrierten thermischen Verarbeitungs- und Kaltpressmodus können nach Konfiguration der Prozessparameter Kaltpressvorgänge ohne Verzögerung beginnen. Der Druckstempel muss nicht in seine Ausgangsposition zurückkehren; stattdessen wird die untere Pressform angehoben, um einen Abstand von 100 mm zu schaffen, was die mühelose Entnahme des Werkstücks ermöglicht. Dieser optimierte Betriebsablauf steigert die Gesamteffizienz des Prozesses erheblich.

Diese Testmuster, die aus der Produktionslinie von Winkelstahl-Stanz-, Schneid- und Markierungsmaschinen stammen, entsprechen den Standard-Spezifikationen und Verarbeitungsparametern, die typischerweise in der Winkelstahl-Turmindustrie verwendet werden. Sie bieten den Benutzern eine direkte Möglichkeit, die Verarbeitungsqualität, Präzision und Verarbeitung des Geräts zu bewerten – kritische Leistungsmetriken, die die Fähigkeit des Geräts zeigen, die strengen betrieblichen Anforderungen der Winkelstahl-Turmherstellung zu erfüllen.

Beim Bau von Hochspannungsleitungen (UHV), bei denen Übertragungstürme extremen Wetterbedingungen und erheblichen strukturellen Belastungen ausgesetzt sind, spielt diese Ausrüstung eine entscheidende Rolle bei der Verarbeitung der Winkelstahlkomponenten, die die primäre tragende Struktur der Türme bilden. Sie führt zuverlässig Bohr- und Stanzarbeiten an dem Winkelstahl durch, der in Turmkörpern, Traversen und anderen wichtigen Strukturkomponenten verwendet wird, und gewährleistet präzise Genauigkeit und überlegene strukturelle Festigkeit. Dieser Prozess verbessert die Gesamthaltbarkeit der Übertragungstürme, was für den sicheren und unterbrechungsfreien Betrieb von UHV-Stromübertragungssystemen von entscheidender Bedeutung ist.
