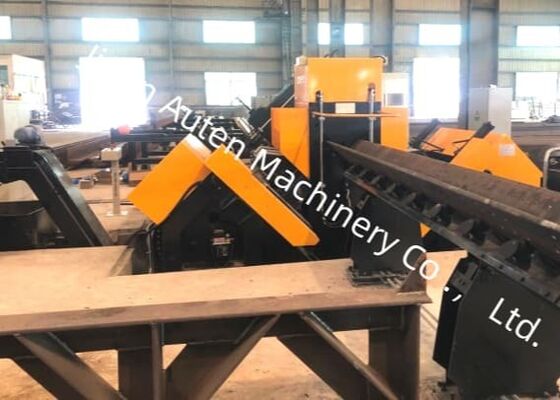

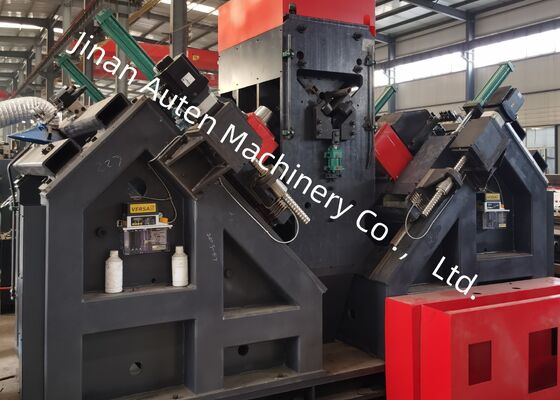

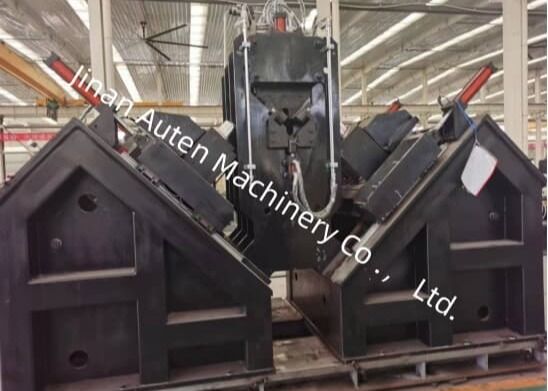

CNC-Winkelbohrung und Markierungslinie Stahlrahmenfertigung

CNC-Winkelbohrung und Markierungslinie Stahlrahmenfertigung

Anwendbare Branche:

Die Maschine ist eine spezielle Ausrüstung für das Bohren und Markieren von Winkelstahl, die hauptsächlich in der Stahlturmindustrie eingesetzt wird.

Zusammensetzung:

Diese Maschine besteht hauptsächlich aus einem Querförderer, einem rotierenden Ladesystem, einem Eingangsförderer, einem CNC-Eingangsförderwagen, einer Bohrmaschine, einer Markierungseinheit, einem Entladensträger,zusammen mit Hydraulik, elektrische und pneumatische Systeme, unter anderem.

Hauptparameter:

Eigenschaften des Produkts:

1Diese Verarbeitungslinie besteht aus einem Querförderer, einem Umdrehförderer, einem Eingangsförderer, einem CNC-Eingangsförderwagen, zwei Bohrwerken, einer Markierungseinheit, einem automatischen Entladenförderer,zusammen mit der entsprechenden hydraulischen Station und dem elektrischen KühlsystemDurch die Nutzung von CNC-Technologie und Servomotoren für die Zufuhr gewährleistet das System eine hohe Effizienz und eine stabile Präzision des Werkstücks.

2Auf jeder Seite befindet sich ein Bohrgerät, das drei Bohrmaschinen unterschiedlicher Größe aufnehmen kann. Die Bohrgeräte können CNC-gesteuerte Bewegungen durchführen, um die Bohrpositionen anzupassen.Gewährleistung einer präzisen Bohrgenauigkeit.

3Die Drehgeschwindigkeiten aller Spindeln sind durch einen Wandler kontinuierlich einstellbar, während die Zuführgeschwindigkeiten durch Drehzahlregelventile auch unendlich einstellbar sind.Der Übergang zwischen Schnellfütterung, Arbeitszufuhr und schnelles Abziehen der Spindel ist vollautomatisiert.

4Die Bohrleitung umfasst eine einzige Markierungseinheit, bei der die Markierungspositionen leicht voreingestellt werden können.Die wichtigsten Komponenten stammen von internationalen Lieferanten- Um die Lebensdauer der Bohrer zu verlängern, wird ein zirkulierendes Kühlsystem eingesetzt.

5Die Markierung und das Bohren sind vollautomatisiert, und alle fertiggestellten Winkel werden durch eine pneumatische Umschaltvorrichtung entladen.Verringerung der Arbeitsbelastung der Betreiber und deutliche Vorteile gegenüber anderen Herstellern.

6Das Steuerungssystem besteht aus dem Hostcomputer, Servomotor, PLC, externen Überwachungsschaltern und anderen Komponenten.das Verarbeitungsprogramm wird automatisch generiertAußerdem kann das Programm basierend auf der Werkstücknummer gespeichert, ausgewählt, angezeigt und kommuniziert werden.

7Die Bearbeitungslinie ist mit Stütz- und Pressenvorrichtungen ausgestattet, um die Bearbeitung von Winkeln mit größeren Biegen zu ermöglichen.

Diese Muster stellen eine Reihe von Standardspezifikationen und Löcherkonfigurationen von Winkelstahl dar, die üblicherweise beim Bau von Übertragungsleitungstürmen verwendet werden.Sie dienen als visuelle Referenz für potenzielle Benutzer oder Inspektoren zur Bewertung der Betriebsleistung der Ausrüstung., die klare und quantifizierbare Benchmarks für die Beurteilung der Erfüllung der für die Produktion von Übertragungsleitungsmasten erforderlichen Fertigungsnormen bieten.

Bei der Errichtung von Übertragungsleitungen für Hochspannung (UHV), bei denen Übertragungsmasten rauen Wetterbedingungen und erheblichen Belastungen ausgesetzt sind,Diese Ausrüstung ist unentbehrlich für die Verarbeitung der Winkelstahlkomponenten, die die primären tragenden Strukturen der Türme bilden.Es führt effizient Bohr- und Stempelarbeiten auf dem Winkelstahl durch, der in Turmkörpern, Armkreuzungen und anderen wesentlichen Strukturbauteilen verwendet wird.Gewährleistung einer präzisen Maßgenauigkeit und zuverlässiger VerbindungsleistungDaher spielt sie eine entscheidende Rolle bei der langfristigen Aufrechterhaltung der strukturellen Integrität und Stabilität der Übertragungsmasten während ihrer gesamten Betriebsdauer.
