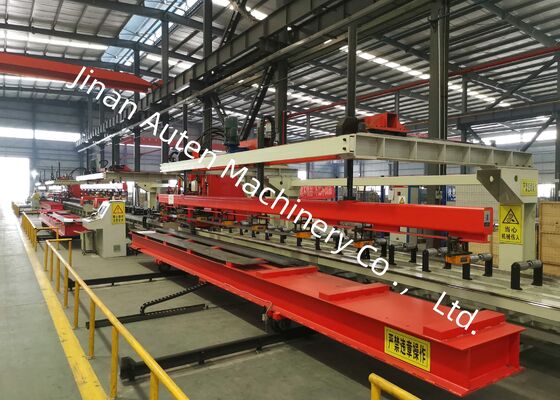

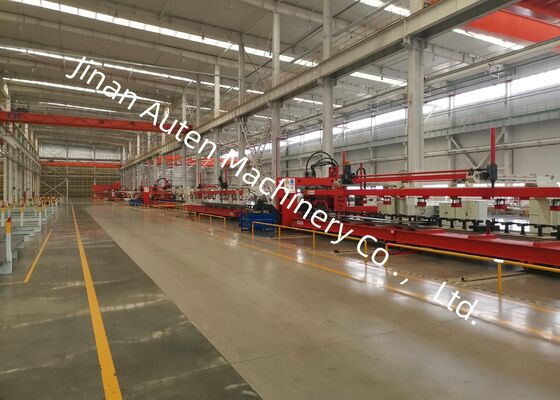

60 mm Durchmesser CNC-Punchlöcher in flachen Längsbalken Automobilindustrie
Produkteinführung:
Unser Unternehmen hat ein hochmodernes, hoch effizientes und hochpräzises, automatisiertes Blechverarbeitungssystem entwickelt.mit einer Breite von mehr als 20 mm,Diese Produktionslinie ist perfekt für den Umgang mit ultrabreiten und ultradicken Längsbalken ausgelegt, die typischerweise in spezialisierten Fahrzeugen wie Bergbaufahrzeugen und anderen schweren Anwendungen verwendet werden.
Haupttechnische Parameter:
| - Nein. Ich weiß nicht. |
Name |
Wert |
| 1 |
Nennkraft |
1200KN |
| 2 |
Größe und Reichweite der Verarbeitungsplatte |
| 3 |
Länge |
4 000-8 000 mm |
| Breite |
200 ̊550 mm |
| Stärke |
mit einer Breite von nicht mehr als 20 mm |
| Eintrittsblattmaterial Sichelbiegen |
≤ 7 mm/10 m |
| X-Achsenblechung |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Y-Achsenblechung |
5 mm |
| Verformung von Blechen |
≤ 50 mm |
| Mechanische Eigenschaften des Blechdruckmaterials |
σb=510850N/mm2 |
| 4 |
Max. Durchmesser |
φ60 mm |
| 5 |
Anzahl der Module |
25 |
| 6 |
Max. Geschwindigkeit |
| X-Achse |
Max = 50 m/min |
| Y-Achse |
Max = 30 m/min |
| 7 |
Verarbeitungsgenauigkeit |
| X-Achse |
Der Wert der in Absatz 1 Buchstabe a genannten Zulassung ist zu messen. |
| Y-Achse |
±0,2 mm / 600 mm |
| 8 |
Verarbeitungsart |
Filtration |
| 9 |
Referenzen |
Die X-Achse ist entlang der Länge der Platte, und die X-Koordinate des Lochs basiert auf dem Ende der Platte; die Y-Achse ist die Breite der Platte, und die Referenz ist die Mittellinie.
|
| 11 |
Betriebsmodus |
Manuell, automatisch |
Produktmerkmale
1Das Steuerungssystem ist nahtlos mit dem SIEMENS 828D CNC-System und servomotorbetriebenen Zuführmechanismen integriert.Diese Konfiguration gewährleistet eine höhere Betriebseffizienz und gleichzeitig eine gleichbleibende Präzision während der gesamten Bearbeitung des Werkstücks.
2Auf der Zuführrolle befindet sich eine servobetriebene zentrale Ausrichtungseinrichtung.die eine effiziente Verarbeitung von Platten mit unterschiedlichen Profilen ermöglicht und Höhenschwankungen von 0 bis 200 mm zulässt.
3Das System ist so konzipiert, dass es bis zu 25 Formen unterschiedlichen Durchmessers unterstützt und einen schnellen und benutzerfreundlichen Formeninstallationsprozess bietet.
4Das Be- und Entladen von Platten ist vollautomatisiert, wodurch der Arbeitsbedarf erheblich reduziert und die Betriebseffizienz gesteigert wird.
5Abfallmaterialien werden automatisch ausgestoßen und gesammelt, um einen reibungslosen und effizienten Produktionsfluss zu gewährleisten.
6. Die automatisierte Programmiersoftware ermöglicht den direkten Import von Grafiken aus AUTOCAD- oder.DXF-Dateien, die durch andere CAD-Software erstellt werden.Es unterstützt die automatische Erzeugung von Werkzeugmaschinenverarbeitungsprogrammen, wodurch die Bearbeitungszeit verkürzt und die Wahrscheinlichkeit von Fehlern minimiert wird.
Die Ausstellung zeigt eine sorgfältig ausgewählte Sammlung fertiger Längsstrahlproben, die von dieser Produktionslinie hergestellt wurden.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mmDiese Proben belegen effektiv die Genauigkeit der Lochplatzierung, die Qualität der durchbohrten Kanten und die allgemeine strukturelle Integrität.Bereitstellung einer klaren visuellen Darstellung der Bearbeitungsfähigkeiten der Ausrüstung für Kunden und Prüfer.

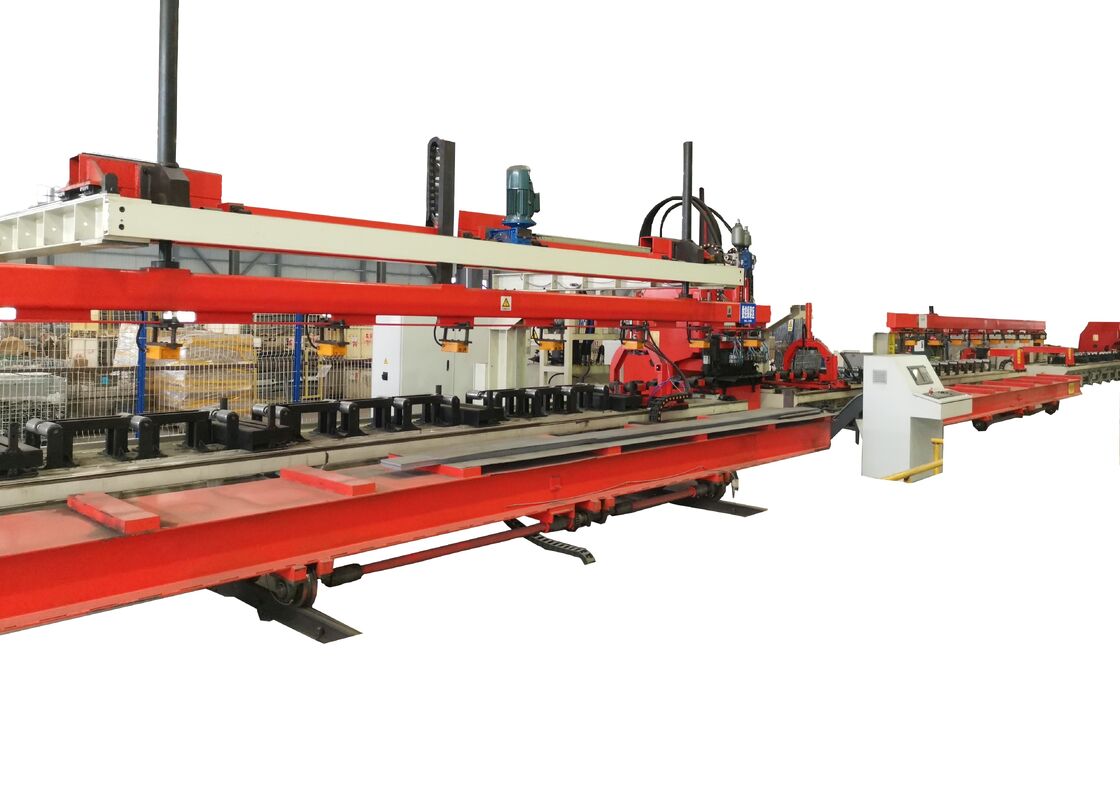

Diese Maschine ist eine hochspezialisierte Einheit, die speziell für die Stanzarbeiten an flachen Längsbalken im Automobilbereich entwickelt wurde.Es ist hauptsächlich für die Verarbeitung der Hauptstrahlen von Lkw und Spezialfahrzeugen ausgelegt, die eine präzise Lochbildung gewährleistet, um den Anforderungen an die Strukturmontage dieser schweren, maßgeschneiderten tragbaren Fahrzeugkomponenten gerecht zu werden.
