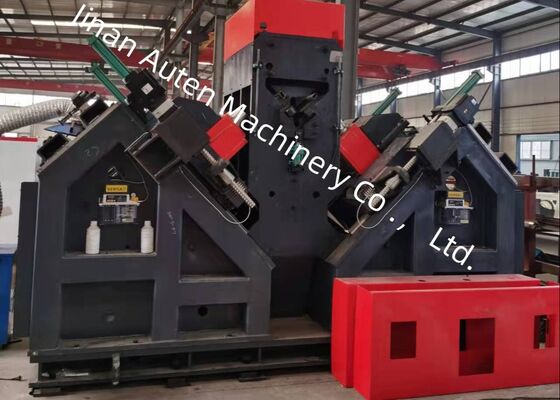

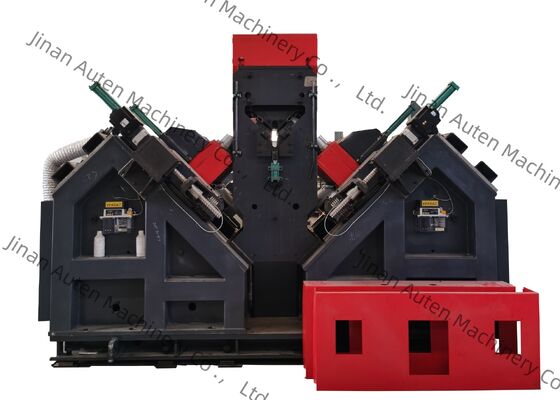

Übertragungsleitungsmasten Hochgeschwindigkeits-CNC-Winkelbohrungen und Markierungsleitungen Strukturstahlherstellung

Übertragungsleitungsmasten Hochgeschwindigkeits-CNC-Winkelbohrungen und Markierungsleitungen Strukturstahlherstellung

Anwendbare Branche:

Die Maschine ist die spezielle Ausrüstung, die hauptsächlich im Bereich der Stahlturmindustrie zum Bohren und Markieren von Winkelstahl verwendet wird.

Zusammensetzung:

Diese Maschine besteht hauptsächlich aus einem Querförderer, einem rotierenden Ladesystem, einem Eingangsförderer, einem CNC-Eingangsförderer, einer Bohreinheit, einer Markierungseinheit, einem Entladensträger sowie einem hydraulischenelektrische und pneumatische Systeme usw..

Hauptparameter:

Eigenschaften des Produkts:

1Diese Verarbeitungslinie besteht aus einem Querförderer, einem Umdrehförderer, einem Eingangsförderer, einem CNC-Eingangsförderer, zwei Sätzen von Bohrgeräten, einem Satz von MarkierungseinheitenAutomatischer Entladekonveher und entsprechende hydraulische StationEinführung von CNC-Technologie, Servomotor in der Zufuhr, mit hoher Effizienz, stabiler Präzision des Werkstücks.

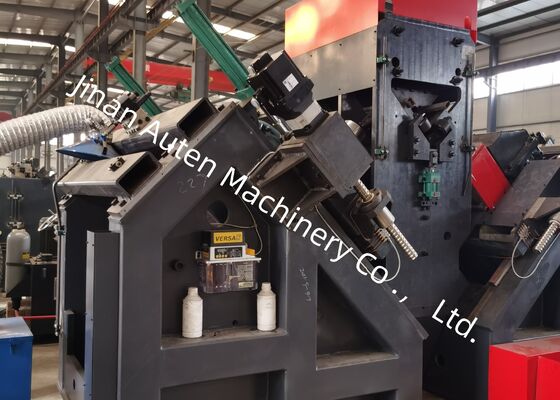

2Es gibt eine Reihe von Bohrgeräten auf jeder Seite. Jede Bohrungseinheit kann mit drei Bohrern unterschiedlicher Abmessungen installiert werden.Die Bohreinheit kann die CNC-Bewegung ganzheitlich für den Wechsel der Bohrstadien realisieren, um die Genauigkeit der Löcher zu gewährleisten.

3Die Drehgeschwindigkeiten aller Spindeln werden stufenlos durch den Wandler eingestellt, und die Zuführgeschwindigkeiten werden ebenfalls stufenlos durch die Geschwindigkeitsregler eingestellt.Arbeitsfütterung, und schnelle Rücknahme von Spindeln sind alle automatisch beendet.

4. Eine Markierungseinheit in der Bohrleitung. Die Markierungsstadien können bequem vorgegeben werden. Die Markierung, die Klemmung des Werkstücks und die Einspeisung des Bohrwerks werden durch das hydraulische System angetrieben.Die wichtigsten Komponenten werden importiert. Ein Umlaufkühlsystem wird eingesetzt, um die Lebensdauer der Bohrer zu verlängern.

5Alle Markierungen und Bohrungen in automatischer Vollständigkeit.Alle fertigen Winkel können durch eine pneumatische Umschaltvorrichtung entladen werden, um die Arbeitskraft der Arbeiter mit Vorteilen gegenüber anderen Herstellern zu erleichtern..

6Das Steuerungssystem besteht aus dem Hostcomputer, Servomotor, PLC, externer Überwachungsschalter usw.Das Verarbeitungsprogramm wird automatisch generiert.Außerdem kann das Programm gespeichert, ausgewählt, angezeigt und gemäss Werkstück Nr.

7Die Bearbeitungsanlage verfügt über eine Stütz- und Pressenvorrichtung, die den Anforderungen an Verarbeitungswinkel mit größerer Biegung entspricht.

Diese Muster veranschaulichen eine Vielzahl von Standardspezifikationen und Löcherkonfigurationen von Winkelstahl, die häufig beim Bau von Übertragungsleitungstürmen verwendet werden.Sie dienen als visuelle Referenz für potenzielle Benutzer oder Inspektoren zur Bewertung der Betriebsleistung der Ausrüstung., die klare und messbare Benchmarks bieten, um festzustellen, ob die Ausrüstung den für die Herstellung von Übertragungsleitungstürmen erforderlichen Fertigungsnormen entspricht.

Bei der Errichtung von Übertragungsleitungen für Hochspannung (UHV), bei denen Übertragungsmasten extremen Wetterbedingungen und erheblichen Belastungen ausgesetzt sind,Diese Ausrüstung ist unerlässlich für die Verarbeitung der Winkelstahlkomponenten, die die wichtigsten tragenden Elemente der Türme bilden.- Sie führt effektiv Bohr- und Stempelarbeiten an den in Turmkörpern, Kreuzarmen und anderen kritischen Strukturbauteilen verwendeten Winkelstahlvorrichtungen durch,Gewährleistung einer präzisen Maßgenauigkeit und zuverlässiger VerbindungsleistungDaher spielt sie eine entscheidende Rolle bei der Erhaltung der langfristigen strukturellen Integrität und Stabilität der Übertragungsmasten während ihrer gesamten Betriebsdauer.
