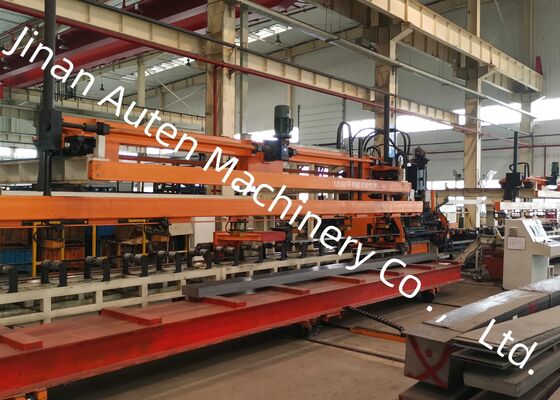

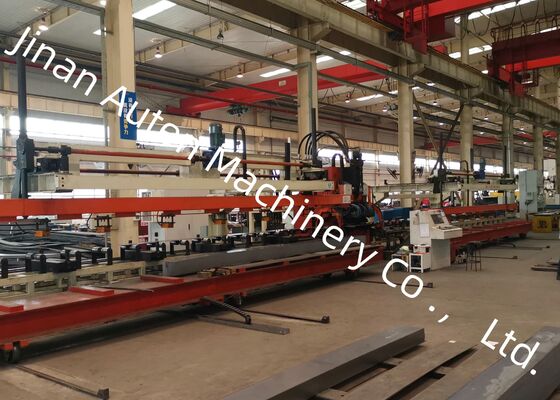

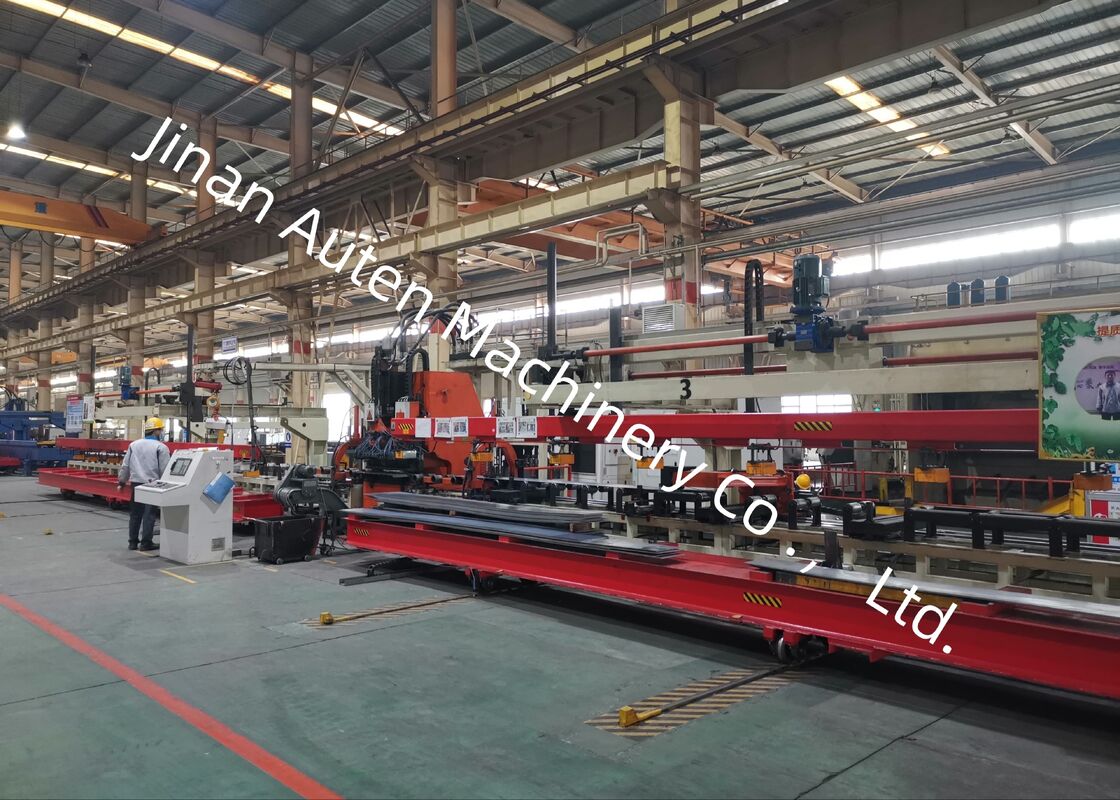

Automatische CNC-Stanzmaschinenlinie für Längsträger mit ≤50mm Blechverzug und 60mm Stanzdurchmesser
Anwendung:
Unser Unternehmen hat ein hochmodernes, hocheffizientes und hochpräzises automatisiertes Blechbearbeitungssystem entwickelt, das speziell für das Stanzen von hochfesten Automobil-Längsträgern konzipiert wurde. Diese Produktionslinie eignet sich ideal für die Bearbeitung von extra-breiten und extra-dicken Längsträgern, die üblicherweise in Spezialfahrzeugen wie Bergbaufahrzeugen und anderen Schwerlastanwendungen eingesetzt werden.
Haupttechnische Parameter:
| Nr. |
Name |
Wert |
| 1 |
Nennkraft |
1200KN |
| 2 |
Größe und Bereich der bearbeiteten Platten |
| 3 |
Länge |
4000～8000mm |
| Breite |
200～550mm |
| Dicke |
3～6mm |
| Sichelbiegung des eingehenden Blechmaterials |
≤7mm/10m |
| Unebenheit der X-Achsen-Platte |
≤10mm/1000mm ,≤20mm/8000mm |
| Unebenheit der Y-Achsen-Platte |
5mm |
| Blechverzug |
≤50mm |
| Mechanische Eigenschaften des Blechmaterials |
σb=510～850N/mm2 |
| 4 |
Max. Stanzdurchmesser |
φ60mm |
| 5 |
Anzahl der Module |
25 |
| 6 |
Max. Geschwindigkeit |
| X-Achse |
Max=50m/min |
| Y-Achse |
Max=30m/min |
| 7 |
Bearbeitungsgenauigkeit |
| X-Achse |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Y-Achse |
±0.2 mm / 600 mm |
| 8 |
Bearbeitungsmethode |
Filtration |
| 9 |
Referenz |
Die X-Achse verläuft entlang der Plattenlänge, und die X-Koordinate des Lochs basiert auf dem Plattenende; die Y-Achse ist die Plattenbreite, und die Referenz ist die Mittellinie.
|
| 11 |
Betriebsmodus |
Manuell, automatisch |
Produktmerkmale
1. Das Steuerungssystem ist in das 828D CNC-System integriert und mit servomotorgetriebenen Zuführmechanismen gekoppelt. Diese Konfiguration gewährleistet eine außergewöhnliche Betriebseffizienz bei gleichbleibender Präzision während der Bearbeitung von Werkstücken.
2. Eine servogesteuerte Mittelzentriervorrichtung ist auf der Zuführstützrolle installiert, die eine effiziente Bearbeitung von Platten mit unterschiedlichen Querschnittsprofilen und Höhenvariationen von 0 bis 200 mm ermöglicht.
3. Das System ist für bis zu 25 Formen mit unterschiedlichen Durchmessern ausgelegt, mit einem schnellen und benutzerfreundlichen Werkzeuginstallationsprozess.
4. Das Be- und Entladen sowie das Stanzen von Platten erfolgen vollautomatisch, was den Arbeitsaufwand erheblich reduziert und die Betriebseffizienz steigert.
5. Abfallmaterialien werden automatisch ausgeworfen und gesammelt, was einen reibungslosen und effizienten Produktionsablauf gewährleistet.
6. Die automatisierte Programmiersoftware ermöglicht den direkten Import von Grafiken aus AUTOCAD oder .DXF-Dateien, die von anderer CAD-Software generiert wurden. Mit ihrer benutzerfreundlichen Mensch-Maschine-Schnittstelle ermöglicht sie die automatische Erstellung von Werkzeugmaschinen-Bearbeitungsprogrammen, wodurch die Bearbeitungszeit verkürzt und die Fehleranfälligkeit minimiert wird.
Die Ausstellung präsentiert eine kuratierte Sammlung von fertigen Längsträger-Mustern, die von dieser Produktionslinie hergestellt wurden und verschiedene Spezifikationen für Bergbaufahrzeuge und Spezialfahrzeuge aufweisen. Diese Muster zeigen effektiv die Präzision der Lochplatzierung, die Glätte der gestanzten Kanten und die allgemeine strukturelle Integrität und bieten Kunden und Inspektoren eine klare visuelle Demonstration der Bearbeitungsfähigkeiten der Ausrüstung.
Diese Maschine ist ein hochspezialisiertes Gerät, das speziell für Stanzvorgänge an flachen Längsträgern in der Automobilindustrie entwickelt wurde. Sie ist hauptsächlich für die Bearbeitung der Hauptträger von Lastwagen und Spezialfahrzeugen bestimmt und gewährleistet eine präzise Lochbildung, um die strukturellen Montageanforderungen dieser schweren, kundenspezifisch entwickelten tragenden Automobilkomponenten zu erfüllen.
