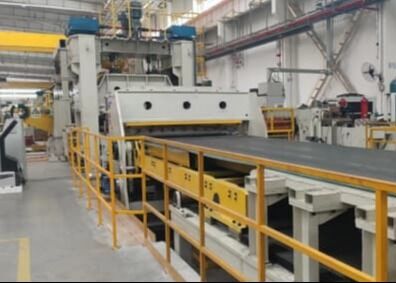

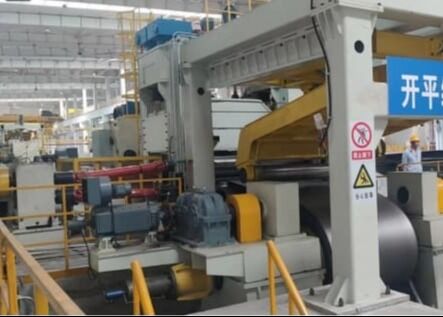

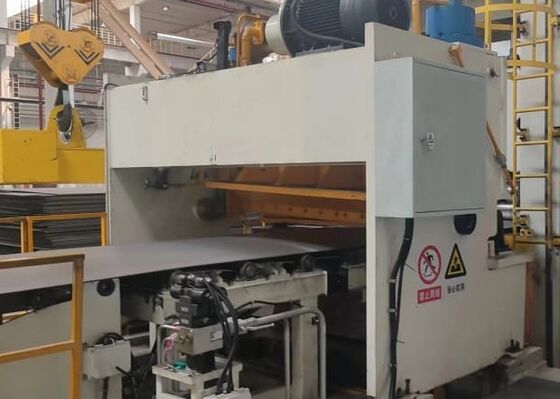

Modell RFHJ2-30x2500 Plattenentwicklung Ebene und Scheren 12 ∼30 mm Plattendicke

Modell RFHJ2-30x2500 Plattenentwicklung Ebene und Scheren 12 ∼30 mm Plattendicke

Produktübersicht:

Name der Produktionslinie: Produktionslinie zur Entwicklung, Ausgleichung und Scheren
Modell für die Produktionslinie: RFHJ1230×2500
Diese Produktionslinie wird für das Entwickeln, Nivellieren, Scheren und Stapeln von Stahlspulen mit einer Dicke von 12-30 mm und einer Breite von 800-2500 mm verwendet.

Produktkonfiguration

Der Prozessverlauf ist wie folgt:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

Einheitskonfiguration und Funktion

Sattel aus Stahl

Übersicht: Der Stahlsattel besteht aus zwei symmetrischen V-förmigen Teilen und befindet sich auf beiden Seiten des Graben über dem Ladewagen.Es wird verwendet, um Stahlspulen zu lagern, die ohne Strom verarbeitet werdenDer Ladewagen kann die Stahlspulen direkt vom Sattel der Stahlspulen zum Laden heben.

Technische Spezifikation

2- Ladewagen.

a. Übersicht: Elektrische Bewegung und hydraulisches Heben. Das Lastgewicht beträgt 35 Tonnen.und die Doppelwalzen an der Oberseite des Trolleys bilden eine V-förmige StrukturEs besteht hauptsächlich aus einem Fahrgestell, einem Hydraulikzylinder, einem Tragrahmen und zwei Radachsen.und wird dann vom Hydraulikzylinder angehoben, um die Spule auf die erforderliche Höhe zu heben, was die mittlere Position des Uncoiler-Mandels ist. Nachdem die Spule angezogen ist, wird der Zylinder abgesenkt und der Wagen zurück an seine ursprüngliche Position. Die Motorleistung des Wagens beträgt 4 kW;Die Kabel und Ölleitungen sind durch Trägerketten geschützt..

b. technische Spezifikationen
Form: elektrisches Gehen, hydraulisches Heben
Menge: 1 Einheit
Hauptteilmaterial:
Materialträger, Trägerplatte: Schweißen von Stahlplatten
Räderachse: 40Cr gehärtet
Rad: 45 Abschallbehandlung HRC45 ̇50
Schmierung: manuelle zentralisierte Schmierung

Technische Parameter:

3. Entwickler

a. Übersicht: Der Entwickler ist eine Vorrichtung, mit der Stahlspulen platziert und ausgerollt werden. Der Entwickler hat eine symmetrische Struktur von links nach rechts, bestehend aus zwei Sätzen hydraulischer Expansions- und Kontraktionstrommeln,2 Sätze hydraulischer BewegungenDie Trommel besteht aus einer Trägerspindel, einem keilförmigen Schiebeträger, vier in den keilförmigen Schiebeträger eingebetteten bogenen Platten,mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 WDer hydraulische Zylinder ist an der Rückseite der Stützwelle befestigt und dreht sich zusammen, und seine Schnalle durchläuft die Stützwelle und ist mit dem keilförmigen Schiebeplatz verbunden.Die Zugstange drückt und zieht den keilförmigen Schiebesitz zum Schieben, und die Bogenplatte erweitert und zusammenzieht die Trommel unter der Wirkung des geneigten Keils.Das Ausdehnung- und Kontraktionssystem verfügt über eine hydraulisch gesteuerte Einwegdruckpflege, um ein Leck des inneren Ventils zu verhindern und die Spannungskraft des Mandrels effektiv zu gewährleistenDie Spindel wird durch einen Motor durch einen Reduktor getrieben und kann sich vorwärts und rückwärts drehen.
Der Entwickler versorgt den Stahlspulenführer mit der Hauptleistung und erzeugt während des automatischen Betriebs eine Rückspannung, wodurch die Produktionslinie reibungslos und zuverlässig läuft.

Zusammensetzung: (1) Maschinenstütze (2) Motor und Reduktor (3) Bewegliches Regal (4) Mandel (erweiterbar) (5) Hydraulisches Ausdehnungs- und Kontraktionssystem (6) Hydraulisches Bewegungssystem

b. technische Spezifikationen
Form: Doppelkopf-hydraulische Ausdehnung und Kontraktion (zwei Schritte Ф762mm, Ф950mm)
Menge: 1 Einheit
Hauptteilmaterial:
Ausdehnungs- und Kontraktionsstützrohr: Teile von Stahlkonstruktionen
Rahmen, Unterlage: geschweißte Teile aus Stahlplatten
Spindel: 40Cr gehärtet
Zähne: 40Cr gehärtet und gelöscht
