Produkteinführung

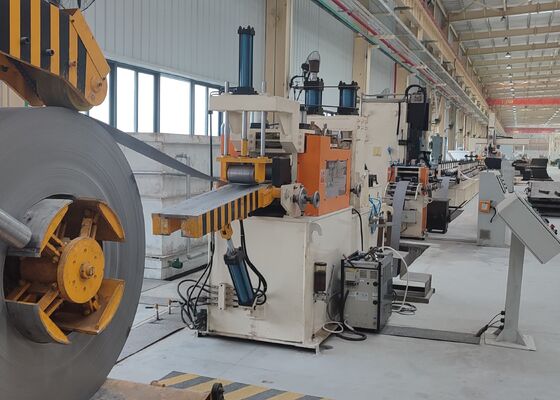

Solar-Braketten-Punktierung und Formierung Automatische Produktionslinie kann das ursprüngliche einzelne Blatt von Multi-Prozess, ununterbrochenen Produktion, Set-Unrollung, Nivellierung, Stanz, Formierung,Scheren in einer kontinuierlichen ProduktionDie Produktionslinie verfügt über eine hohe Produktionsgeschwindigkeit, On-Line-Punching und kontinuierliche Formproduktion,Einfach zu bedienen und weniger Arbeitskräfte.

Produktkonfiguration

Anmerkung: Die Zeichnungen des Plattentyps unterliegen den von Käufer und Verkäufer unterzeichneten und bestätigten Zeichnungen.

Herstellungsprozess

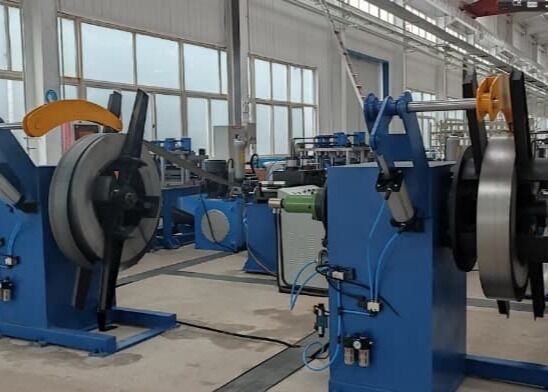

Die Fertigungslinie wird nach folgendem technologischen Verfahren durchgeführt: Entwickeln→Ebenen-Servo-Zuführen→Punching→Kaltformung→Hydraulisches Scheren→Entladen

Einheitskonfiguration und Funktion

Hydraulische Schere 1 Satz

Zweck: Die geformten Teile bis zu einer gewissen Länge zu schneiden, wobei die gesamte Linie nicht aufhört, wenn sie geschnitten wird.
Struktur: Zu den Hauptkomponenten gehören Scherrahmen, Schneidmaschine, Hydrauliksystem und andere Komponenten.

Schneidwerkzeug: insgesamt 3 Sätze
Material des Messers: Cr12MoV (Härte nach dem Löschen HRC58~62)

Hydraulische Anlage 1 Satz

Anwendungsbereich: Versorgung der Bohrmaschine und der Schneidmaschine.
Struktur: Die Kombinationsstruktur von Pumpe und Akkumulator wird übernommen, und die Geschwindigkeit der Stanz- und Scherenaktion ist schnell, was die Geschwindigkeit der Produktionslinie verbessert.Der luftgekühlte Kühler wird zur Wärmeableitung verwendet, um den Produktionsanforderungen unter hoher Belastung und höherer Temperatur gerecht zu werdenDas hydraulische System ist ein schnelles hydraulisches System, geeignet für Hochgeschwindigkeits-Punktier-, Lochwalz- und Scheren von Kaltbiegelungsproduktionslinien.Die wichtigsten hydraulischen Komponenten übernehmen die Produkte von Beijing Huade.

Die Hauptkomponenten sind: Ölpumpe, Motor, Hydraulikventil, Magnetventil, Filter und Hydraulikölbehälter.
Das hydraulische System verwendet Filter, und die Sauberkeit des Öls ist garantiert auf Stufe 6-8.

Druck des hydraulischen Systems: 22 Kpa
Leistung der hydraulischen Anlage: 15 kW

Elektrische Steuerungseinheit 1 Satz

Die gesamte Bauleiste setzt den Mann-Maschine-Steuerungsmodus ein, der PLC und Touchscreen kombiniert.Mehrere Sätze von Betriebsanweisungen können gleichzeitig gespeichert werdenDer Automatisierungsgrad ist hoch, es gibt eine Alarmfunktion im Falle einer Anomalie in der Produktionslinie.und der Betrieb der gesamten Produktionslinie kann über das Steuerungssystem überwacht werden. Nach dem Abschalten oder abnormen Abschalten kann die Verarbeitung nach den zuvor festgelegten Arbeitsparametern fortgesetzt werden.

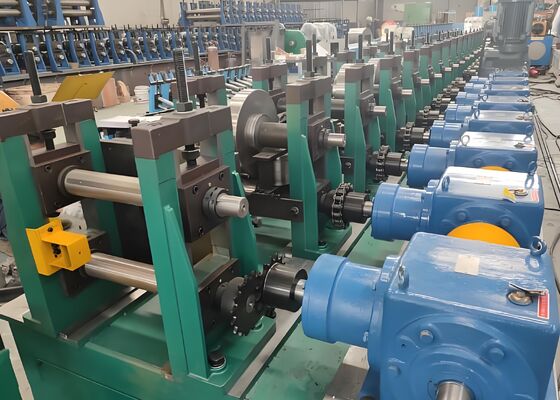

Rollenformmaschine 1 Satz

Anwendung: Es wird verwendet, um die gewünschte fertige Plattenform durch das Rollenbiegen in die gewünschte Schnittstellenform zu bringen.
Bei dem Austausch von Produkten mit anderen Spezifikationen muss nur ein Teil des Abstands ersetzt werden.

Struktur: Die Formiereinheit verwendet ein unabhängiges Regal (Torii-Modus). Motor, Reduktorantrieb. Die Formierwalze wurde von einer professionellen Software entwickelt.Das Material besteht aus hochwertigem Druckstahl Cr12Die Oberfläche der Walze wird nach der Veredelung poliert.
Die untere Welle wird angetrieben, und die obere und untere Welle verwenden synchrone Getriebe für die notwendigen Durchläufe.
Die Außennutze des Bogens ist links (untere Welle) und rechts (obere Welle).
