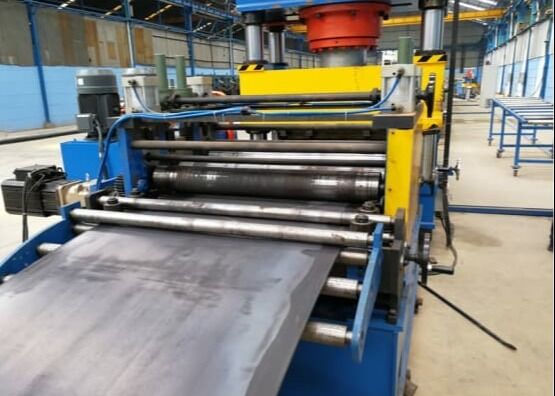

2,5~7mm Rohmaterialstärke Wellblech-Walzformanlage für warmgewalzten Stahl

5~7mm Rohmaterialstärke Wellblech-Walzprofilieranlage für warmgewalzten Stahl

Produkteinführung:

Die Wellblech-Walzprofilieranlage kann das ursprüngliche Einzelblech in einem Mehrfachprozess, ununterbrochen produzieren, Abwickeln, Richten, Stanzen, Formen und Scheren in einer kontinuierlichen Produktion vereinen, so dass das Produktaussehen standardisiert ist, das Stanzen konsistent ist und die Installation einfach ist. Die Produktionslinie hat eine hohe Produktionsgeschwindigkeit, Online-Stanzen und kontinuierliche Formgebungsproduktion, ist einfach zu bedienen und benötigt weniger Arbeitskräfte.

Produktkonfiguration:

Hinweis: Wenn die Bestellung bestätigt wird, müssen beide Parteien die Profilzeichnung, die Stanzlochzeichnung und die Bogenzeichnung gemeinsam unterzeichnen.

Produktionsprozess:

Abwickler - Richtmaschine - Materialschleife - Servo-Zuführung - Stanzer - Materialschleife - Hauptwalzenformer - Schneider - Werkstück außen

Schneider 1 Satz

Die Hauptkomponenten des Schneiders sind Grundplatte, Pneumatikzylinder, Linearführungsschiene, Schneiderrahmen, Schneidwerkzeug und Hydraulikzylinder usw. Der Hydraulikzylinder liefert die Energie für den Schneider.

Die Schneidklinge ist vom Typ Doppelkantenscherung.
Schneidwerkzeugmaterial: Cr12MoV (HRC58~62)
Schnittlängentoleranz: ±1,5 mm

Hydrauliksystem 3 Sätze

Diese drei Systeme werden verwendet, um die Energie für die hydraulische Vorrichtung bereitzustellen. Das erste System liefert Energie für Abwickler, Spulenwagen, Hilfsrahmen, Führung & Pressarm, Vor-Schnitt und Schweißteil; das zweite System liefert Energie für den Stanzer; das dritte System liefert Energie für den Endschneider.

Jedes System verwendet eine Pumpen- und Akkumulator-Verbundstruktur, alle Abwickelbereiche, Richtbereiche und Stanz- und Schneidteile arbeiten viel schneller und stabiler. Das System ist besser geeignet, um die Arbeitsgeschwindigkeit der Produktionslinie zu verbessern. Der Kühler ist luftgekühlt, um hohe Produktionsanforderungen und hohe Temperaturen zu erfüllen. Das Hydrauliksystem, das speziell für den Hochgeschwindigkeitsstanzer und den beweglichen Schneider entwickelt wurde, ist viel professioneller. Die wichtigsten hydraulischen Komponenten sind von der Marke Atos.

Die Hauptkomponenten des Hydrauliksystems umfassen Motor, Ölpumpe, Filter, Öltank, Hydraulikventil, Magnetventil usw.
Hydrauliköl dieser Art von System sollte auf der Stufe 6~8 gehalten werden.

Elektrisches Steuerungssystem 1 Satz

Dieses System verwendet eine SPS, um alle Arbeitsabläufe zu steuern. Die Produktionsmenge und die Länge jedes Teils werden automatisch gemessen; Mensch-Maschine-Schnittstelle, Touchscreen ist die Eingabe und das Löschen der Arbeitsdaten. Es ist bequem, die Walzprofilieranlage zu steuern.
Das Bedienfeld hat eine englische Bedienoberfläche, es ist für den Bediener bequem, Arbeitsdaten einzugeben und zu löschen.
