610mm Stahlspulen-Durchmesser Wellblech-Walzformmaschine 15T Einzelnes Stahlspulengewicht

610mm Stahlspule Durchmesser Walzplattenwalzformmaschine 15T Einzelstahlspule Gewicht

Produkteinführung:

Die Vorrichtung von Rollen mit Walzplatten kann das ursprüngliche einzelne Blatt von mehreren Prozessen, ununterbrochener Produktion, Set-Unrollung, Nivellierung, Stanz, Formierung,Scheren in einer kontinuierlichen ProduktionDie Produktionslinie verfügt über eine hohe Produktionsgeschwindigkeit, On-Line-Punching und kontinuierliche Formenproduktion,Einfach zu bedienen und weniger Arbeitskräfte.

Produktkonfiguration:

Anmerkung: Bei Bestätigung der Bestellung müssen beide Parteien die Profilziehung, die Bohrlochziehung und die Bogenziehung zusammen unterschreiben.

Herstellungsprozess:

Abkohlenebeniger - Werkstoffschleife­Servo­Zuführer­Punkter­Werkstoffschleife­Hauptwalz­Schneider - Werkstück außerhalb

Materialschleife 2 Sätze

Funktion: Der erste Satz dient zur Geschwindigkeitsanpassung und -korrektur zwischen der Puffer-Traktionsnivelliermaschine und dem Servo-Nivelliergerät.und der zweite Satz wird für die Geschwindigkeitsanpassung und -korrektur zwischen der Puffer-Punktmaschine und der Formmaschine verwendetDie ganze Linie soll reibungslos laufen.

Struktur: Die Speichervorrichtung besteht aus zwei Teilen: der bogenförmigen Walze und der Tragvorrichtung.die auf beiden Seiten der beiden Lagerbehälter liegenSie bestehen aus einem Bogenrahmen und einem Satz flexibler Rollen.Ein fotoelektrischer Schalter wird in der Grube des Entladungsbehälters installiert, um die Position der Materialrolle in die Grube zu steuern, so daß die Geschwindigkeit jedes Arbeitsteils perfekt abgestimmt werden kann.

Servo-Ebeneinrichtung und Zuführvorrichtung 1 Satz
Dieses Gerät ist in der Vorderseite des Mehrstations-Punchers installiert. Es ist auf der Puncher-Basisplatte befestigt. Der Nivellierer ist 5-Rollen-Modell, die obere Schicht hat 2 Rollen und die untere Schicht hat 3 Rollen.Aufschicht Rollen können durch hydraulische Kraft nach unten gedrückt werdenDiese Rollen werden als Servo-Rollen hergestellt, um Rohstoffe an den Puncher zu füttern.
Dieses Servo-Fütterungsgerät wird von einem Servomotor angetrieben, der Bediener kann einige Arbeitsgruppen auf dem Steuerungssystem festlegen, und dann wird das Servo-Fütterungsgerät das Rohstoffblatt ein Mal nach dem anderen füttern.

Mehrstations-Punter 1 Satz
Funktion: Vollständige Durchbohrung von 15-φ25 Löchern auf dem Profil gleichzeitig.

Struktur: Ein flüssiger Vierkolumnenpressmodus, wirtschaftlich und anwendbar; schnelle Geschwindigkeit und hohe Effizienz.Das hydraulische System dieser Bohrmaschine ist speziell für die Mehrstation-Bohrmaschine entwickelt. Die hydraulische Maschine nimmt Pumpe und Akkumulator Steuerungsmodus, und nimmt spezielle hydraulische Steuerungsmodul. Es hat die Eigenschaften der schnellen Stanzgeschwindigkeit, geringen Lärm, etc.,und ist mit Kühlung ausgestattet Die Wärmeabgabe des Geräts soll den Bedürfnissen der kontinuierlichen Produktion gerecht werden. (Dieses hydraulische System wurde in mehreren Produktionslinien erfolgreich eingesetzt)
Druck des Stanzers: 500 Tonnen

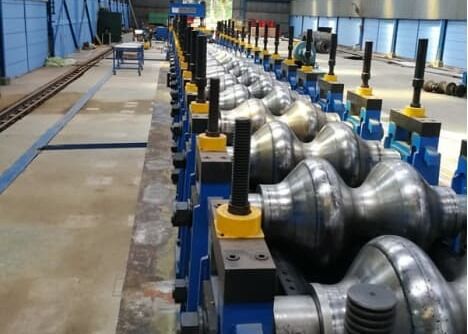

Hauptrolle 1 Satz
Struktur: Die Formvorrichtung hat einen unabhängigen Rahmen (Housing-Modus), wird von einem Motor und einem Reduktor angetrieben und wird durch eine Reduktionsbox und eine Kupplung angetrieben.mit einer Breite von mehr als 20 mm,.
Die untere Welle wird angetrieben, und die oberen und unteren Wellen verwenden bei Bedarf synchrone Getriebe.

Die Formform wurde von professioneller Software entwickelt, und das Material besteht aus hochwertigem Formstahl Cr12, gelöscht
Die Rückhärte beträgt HRC58~62 und einige der Formwalzen bestehen aus Cr12MoV-Material, was die mechanische Leistung und Lebensdauer verbessert.mit hoher Präzision und langer Lebensdauer.
Es gibt zwei Arten von Muttern auf der Außenseite des Bogens: links (untere Welle) und rechts (obere Welle).
