Automatische Straßenschutzgrill Rollenform-Bandmaschinen für die Bearbeitung von Balken

Automatische Autobahn-Leitplanken-Walzformmaschine für Trägerplatten, Spulen-Innendurchmesser Ф508mm

Produkteinführung:

Autobahn-Leitplanken-Formstraße, Autobahn-Schutzplanken-Produktionslinie, Leitplanken-Formstraße. Kann das ursprüngliche Einzelblech in einem Mehrfachprozess, ununterbrochene Produktion, Uncoiling, Nivellierung, Stanzen, Formen, Scheren in einer kontinuierlichen Produktion erreichen, so dass das Produktaussehen standardmäßig ist, das Stanzen konsistent ist und die Installation einfach ist. Die Produktionslinie hat eine hohe Produktionsgeschwindigkeit, Online-Stanzen und kontinuierliche Formproduktion, ist einfach zu bedienen und benötigt weniger Arbeitskräfte.

Produktkonfiguration:

Hinweis: Die Zeichnung des Plattentyps unterliegt der Zeichnung, die letztendlich vom Käufer und Verkäufer unterzeichnet und bestätigt wird.

Produktionsprozess:

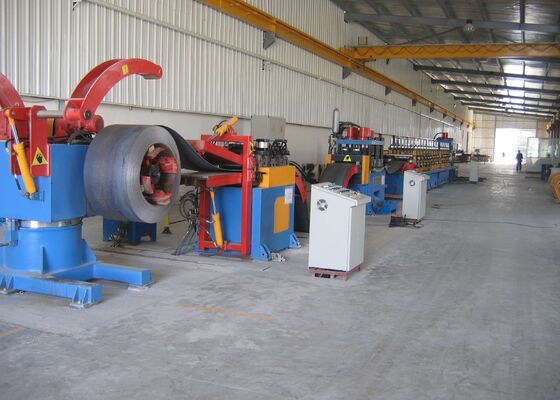

Die Produktionslinie wird gemäß dem folgenden Prozessablauf betrieben: Abwickeln → Schleife (Speicherung) → Servo-Nivellierungsvorschub → 315T Stanzen (Schneiden) + Stanz- und Verstärkungspresse → Kaltbiegen → Entladen

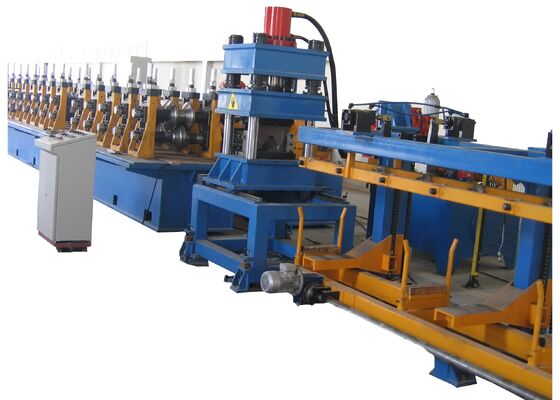

Walzformmaschine - 1 Satz

Zweck: Wird verwendet, um die erforderliche Schnittstellenform durch den Walzbiegeprozess zu erreichen.

Struktur: Die Formeinheit nimmt einen unabhängigen Rahmen (Schnellwechsel-Bogenstil) an. Angetrieben von Motor und Untersetzungsgetriebe und angetrieben von einem Reduktionsgetriebe. Die Formwalze wird von professioneller Software entworfen. Das Material besteht aus hochwertigem Werkzeugstahl Cr12 mit einer Härte von HRC58~62 nach dem Abschrecken (physikalische Eigenschaften entsprechen dem amerikanischen Material D2). Die Walzenoberfläche wird nach der Feinbearbeitung poliert. Die Walze hat eine hohe Präzision und eine lange Lebensdauer.
Die untere Welle wird angetrieben, und die oberen und unteren Wellen verwenden bei Bedarf Synchrongetriebe. Der Hauptantrieb wird von einem Reduktionsgetriebe angetrieben. Das Objektmaterial des Reduktionsgetriebes ist ZG45 oder Stahlplatten-Schweißen.
Die äußere Mutter des Bogens ist linksgängig (untere Welle) und rechtsgängig (obere Welle).

Hydrauliksystem - 2 Sätze

Zweck: 1 Satz liefert Strom für den Abwickler, den Beladewagen und die Stanzmaschine; der andere Satz liefert Leistungsunterstützung für das hydraulische Schneiden.

Struktur: Die Pumpen- und Akkumulatorkombinationsstruktur wird übernommen, und die Stanz- und Schervorgangsgeschwindigkeit ist schnell, was die Produktionsliniengeschwindigkeit verbessert. Der luftgekühlte Kühler wird zur Wärmeableitung verwendet, um die Produktionsanforderungen von hoher Belastung und hoher Temperatur zu erfüllen. Dieses Hydrauliksystem ist ein schnelles Hydrauliksystem, das für Hochgeschwindigkeitsstanzen, Lochwalzen und Scherschneiden von Kaltbiegeproduktionslinien geeignet ist. Die wichtigsten hydraulischen Komponenten sind Produkte von Beijing Huade.
Die Hauptkomponenten sind: Ölpumpe, Motor, Hydraulikventil, Magnetventil, Filter und Hydrauliköltank usw.
Das Hydrauliksystem verwendet einen Filter, und die Sauberkeit des Öls ist auf 6-8 Ebenen garantiert.

Elektrische Steuereinheit - 1 Satz

Die gesamte Linie verwendet einen Mensch-Maschine-Steuermodus, der SPS und Touchscreen kombiniert. Die Spezifikationen, die Menge und die Systemparameter der Teile können über den Touchscreen eingestellt werden. Mehrere Sätze von Betriebsanweisungen können gleichzeitig gespeichert werden. Es hat einen hohen Automatisierungsgrad und verfügt über eine Alarmfunktion im Falle einer Anomalie in der Produktionslinie. Der Betrieb der gesamten Produktionslinie kann über das Steuerungssystem überwacht werden. Nach Stromausfall oder Abschaltung in einem anormalen Zustand kann die Verarbeitung gemäß den zuvor eingestellten Arbeitsparametern fortgesetzt werden.

Beschreibung der wichtigsten elektrischen Komponenten:
