Autobahn Zwei-Wellen-Leitplanke Kaltbiege-Walzformmaschine ≤500mm Stahlbandbreite

Highway Two-Wave Guardrail Kaltbiege-Walzformmaschine ≤500mm Stahlbandbreite

Produkteinführung:

Die Produktionslinie für Autobahn-Schutzplanken, die Produktionslinie für Autobahn-Schutzvorrichtungen und die Produktionslinie für Schutzplanken können das ursprüngliche Einzelblech in einem Mehrfachprozess und ohne Unterbrechung produzieren. Sie vereint Abwickeln, Richten, Stanzen, Formen und Scheren in einer kontinuierlichen Produktion, so dass das Produkt einheitlich aussieht, das Stanzen konsistent ist und die Installation einfach ist. Die Produktionslinie zeichnet sich durch hohe Produktionsgeschwindigkeit, Online-Stanzung und kontinuierliche Formgebung aus, ist einfach zu bedienen und benötigt weniger Arbeitskräfte.

Produktkonfiguration:

Hinweis: Die Blechtypzeichnung unterliegt der Zeichnung, die endgültig vom Käufer und Verkäufer unterzeichnet und bestätigt wird.

Produktionsprozess:

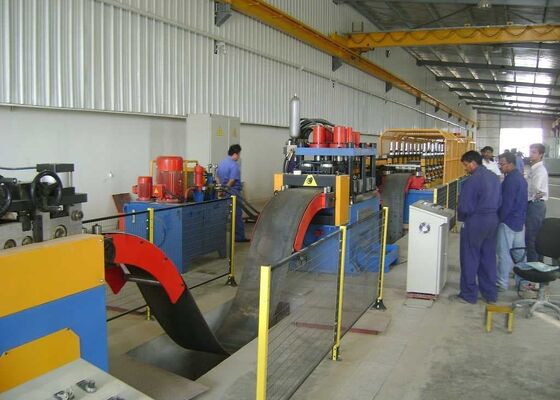

Die Produktionslinie wird gemäß dem folgenden Prozessablauf betrieben: Abwickeln → Schleife (Speicherung) → Servo-Richtungszuführung → 315T Stanzen (Schneiden) + Stanz- und Verstärkungspresse → Kaltbiegen → Auswerfen

Spezielle 315T hydraulische Stanz- und Schneidemaschine - 1 Satz
Zweck: Durch die Verwendung von Hochgeschwindigkeitsstanzwerkzeugen können durch die Verwendung verschiedener Stationswerkzeuge (Stanzwerkzeuge müssen ausgetauscht werden, wenn der Blechtyp geändert wird) unterschiedliche Formen von Stanzlöchern hergestellt werden. Die Stanzpositionen können separat eingestellt werden, mit vernünftiger Struktur, langer Lebensdauer und bequemer Einstellung.

Das mit dieser Stanzmaschine ausgestattete Hydrauliksystem wurde speziell für Mehrfachstations-Stanzmaschinen entwickelt. Die Hydraulikpresse verwendet den Pumpen- und Akkumulator-Steuermodus und ein spezielles hydraulisches Steuermodul. Es zeichnet sich durch schnelle Stanzgeschwindigkeit und geringe Geräuschentwicklung aus und ist mit einem Kühler zur Wärmeableitung ausgestattet, um den Anforderungen der kontinuierlichen Produktion gerecht zu werden. (Dieses Hydrauliksystem wurde erfolgreich in vielen Produktionslinien eingesetzt)

Struktur: Es verwendet den hydraulischen Vier-Säulen-Pressmodus, der wirtschaftlich und schnell ist. Der Stanzabstand ist in horizontaler Richtung der Platte einstellbar, und die Änderung des Stanzschritts kann über das elektrische Steuerungssystem abgeschlossen werden.

Stanz- und Schneidwerkzeug: 1 Satz

Die Stanzmaschine ist mit einem kompletten Satz von Stanz- und Schneidwerkzeugen ausgestattet, mit denen die 18-Loch-Stanzung des Schutzplankenendes abgeschlossen werden kann. Die spezifischen Werkzeugspezifikationen werden endgültig auf der Grundlage der vom Käufer und Verkäufer unterzeichneten und bestätigten Stanzzeichnungen bestätigt.

Verstärkte Lochstanzpresse (einschließlich 1 Satz Stanzwerkzeug) - 1 Satz

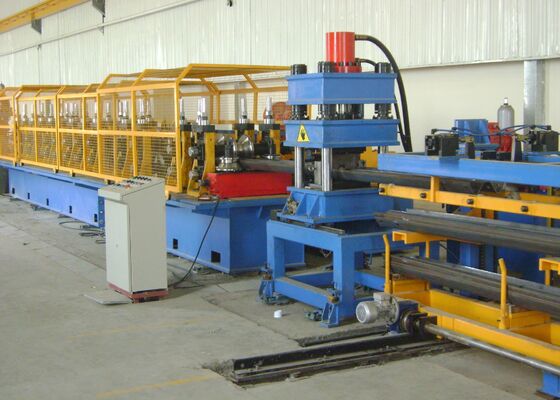

Diese Maschine ist eine Vier-Säulen-Presse.
Sie kann gleichzeitig eine Gruppe von 20X50 Verstärkungslöchern auf Zwei-Wellen-Schutzplanken stanzen.

Diese Maschine hat eine Vier-Säulen-Doppelbalken-Struktur und insgesamt 1 Arbeitsstation, die das Stanzen von Verstärkungslöchern auf Schutzplanken abschließen kann.
