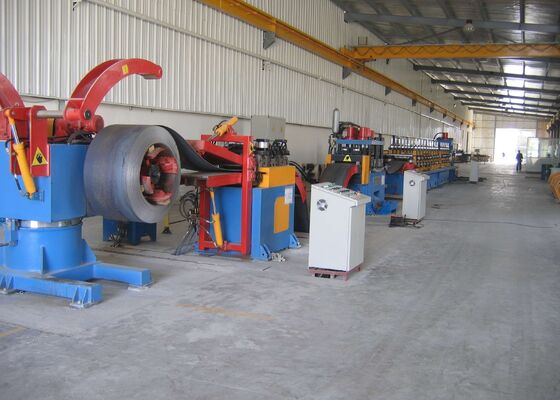

Modell RF300 Autobahn Zweiwellen-Kaltbiegeformungs-Automatische Produktionslinie für Leitplanken

Modell RF300 Highway Zwei-Wellen-Kaltbiegen-Formierung Automatische Produktionslinie für die Verwendung in Guardrail

Produkteinführung:

Straßenschutzgeländer bilden die Linie Straßenschutzgeländer bilden die Produktionslinie können das ursprüngliche einzelne Blatt von mehreren Prozessen, ununterbrochener Produktion, Set-Unrollung,Ausgleich, Stanz, Formen, Scheren in einer kontinuierlichen Produktion, so dass die Produkt-Aussehen Standard, Stanz konsistente Installation ist einfach.Produktion von Stanzwerkzeugen und Stanzformungen, einfach zu bedienen und weniger Arbeitskräfte zu benötigen.

Produktkonfiguration:

Anmerkung: Die Zeichnung des Plattentyps unterliegt der vom Käufer und Verkäufer endgültig unterzeichneten und bestätigten Zeichnung.

Herstellungsprozess:

Die Produktionslinie wird nach folgendem Prozessfluss betrieben:Entwickeln → Schleife (Speicherung) → Servo-Ebenenfütterung → 315T Stanz (Schneiden) + Stanz- und Verstärkungspresse → Kaltbiegen → Entladen

Einheitskonfiguration und Zweck

Entwickler - 1 Satz

Entwicklung: Die Maschine befindet sich im Einzelstützmodus.und die hydraulische Leistung treibt die Spannvorrichtung der Entwicklerwelle an, um die Spule an der Entwicklerwelle zu befestigenDie Spannungsstruktur ist Keilform und der Arbeitszustand ist stabil und zuverlässig.

Der Entwickler ist ein automatischer Entwickler. Wenn die Spirale auf der Entwicklerwelle montiert wird, dreht sich die Entwicklerwelle während des tatsächlichen Betriebs der gesamten Leitung aktiv.und seine Traktionskraft kommt vom UncoilermotorDer Entwickler kann die Spirale automatisch entsprechend der Laufgeschwindigkeit der gesamten Leitung freisetzen.der Entwickler ist mit einer pneumatischen Bremsanlage ausgestattet.
Der Entwickler verfügt außerdem über 4 Verstärker und einen Pressenarm, um zu verhindern, dass sich die Spirale während des Entwicklungsprozesses löst und die Sicherheit des Bedieners gewährleistet.

Aufbewahrungsvorrichtung (Silo) - 2 Sets

Zweck: Verwendet zur Bufferung der Geschwindigkeitsunterschiede zwischen der Ausgleichsmaschine und der Bohrmaschine und der Bohrmaschine und der Rollbogenformmaschine und zur Korrektur der Abweichung.Das macht die ganze Linie reibungslos und vollständig..

Struktur: Die Lagervorrichtung besteht aus zwei Teilen: Bogenwalzen und Stützvorrichtung.Sie bestehen aus Bogenrahmen und einer Gruppe von flexiblen RollenDie Oberfläche der Walzen ist hartchromplattiert, in der Grube des Entladungsbehälters befindet sich ein photoelektrischer Schalter zur Steuerung der Position der Materialrolle, die in die Grube gelangt.so dass die Geschwindigkeit jedes Arbeitsteils perfekt abgestimmt werden kann.

Servo-Ebeneinfühler - 1 Satz

Zweck: Das Blechmaterial entsprechend der für das Pressen erforderlichen tatsächlichen Schrittlänge füttern.Die Fütterungsgenauigkeit ist ohne kumulative Toleranz genau.

Es verfügt über eine 5-walzige Nivellierung (2 Walzen auf der oberen Schicht, 3 Walzen auf der unteren Schicht, Schraubenregelung), 1 Paar Führerwalzen, pneumatische Spannung der Zuführwalzen,Frequenzumrechnungsgeschwindigkeitsregelung, und elektrische Schaltersteuerung.Die Vorderseite der Nivelliermaschine ist außerdem mit einem teleskopischen Schaufelkopf und einer Pressenvorrichtung ausgestattet, um sicherzustellen, dass die Rohstoffrolle reibungslos und sicher in die Nivelliermaschine gelangt.
Struktur: Bestand aus einem Rahmen, einem Klemmsystem und einem Servoantriebssystem.
