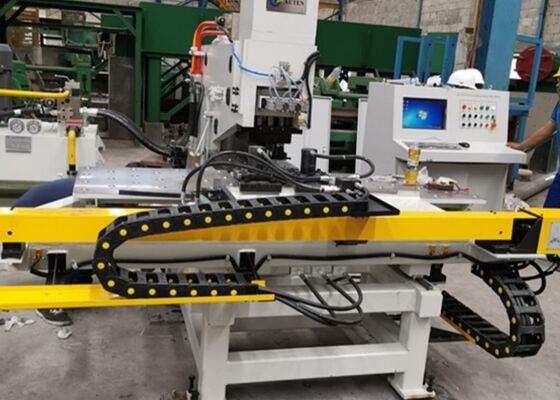

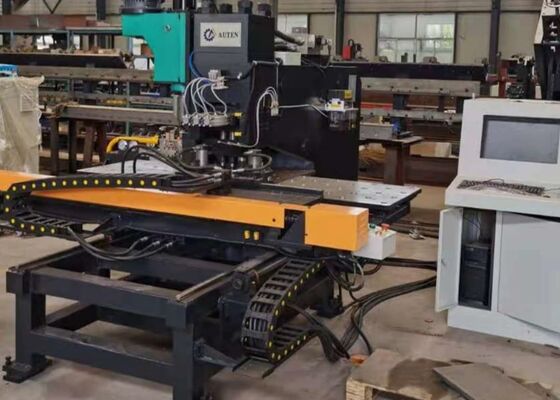

1500×800mm Werkstück CNC-Stanzmaschine für Stahlplatten und verschiedene Metallkomponenten

1. Der Rahmen der CNC-Kanalstahl-Stanz- und Markiermaschine ist aus C-förmigem Plattenstahl geschweißt und bietet außergewöhnliche strukturelle Stabilität und ausreichend Platz für Operationen. Ausgestattet mit drei Werkzeugstationen (eine davon ausschließlich für die Markierung), ermöglicht das System eine automatische Werkzeugstationsindizierung und erhöht so die Betriebseffizienz. Der Klemmmechanismus gewährleistet eine vielseitige Kompatibilität mit einer Vielzahl von Werkstücken, wobei eine Nullpunkt-Prallplatte als Positionierungsstandard verwendet wird. Werkstücke werden sicher auf einem kugelgelagerten Arbeitstisch platziert, um eine reibungslose Handhabung zu gewährleisten. Die X- und Y-Achsenbewegungen werden von Servomotoren angetrieben und über hochpräzise Kugelumlaufspindeln übertragen, wobei die Ausrichtung der Stanzposition von einer speicherprogrammierbaren Steuerung (SPS) gesteuert wird, wodurch die vollständige Automatisierung des Bearbeitungsprozesses gewährleistet wird. Sobald der Bediener das Werkstückprogramm eingegeben hat, kann es gespeichert, abgerufen und für Serienproduktionen wiederverwendet werden.

2. Die CNC-Stahlbohrmaschine integriert fortschrittliche Computer Numerical Control (CNC)-Technologie und servomotorgetriebene Vorschubsysteme, wodurch eine höhere Betriebseffizienz und gleichbleibende Präzision bei allen Werkstücken gewährleistet werden.

3. Wichtige Funktionskomponenten sind modular aufgebaut, was die Wartung und die Reparaturprozesse vereinfacht.

4. Die CNC-Metallplatten-Stanz- und Markiermaschine ermöglicht die nahtlose Integration von Stanz-, Markier- und Bohroperationen auf einer einzigen Metallplatte und erreicht so eine Mehrprozessfunktionalität innerhalb eines einzigen Betriebszyklus.

5. Das Bohrmodul kombiniert wesentliche Funktionsmerkmale wie schnellen Abwärtsschub, präzisen Bearbeitungsfortschritt und schnelles Zurückziehen – all dies verbessert die Betriebseffizienz in praktischen Arbeitsumgebungen erheblich.

6. Ausgestattet mit einem intelligenten Selbstdiagnose-Fehlersystem ermöglicht die Maschine die sofortige Identifizierung von Betriebsproblemen, wodurch proaktive Wartungsmaßnahmen ermöglicht und die kontinuierliche Produktionszuverlässigkeit gewährleistet werden.

7. Der Programmierprozess ist sorgfältig auf eine benutzerfreundliche Bedienung ausgerichtet: Bediener können Lochdurchmesser, Lochpositionskoordinaten und Werkstückchargenmengen direkt in das Steuerungssystem eingeben. Darüber hinaus unterstützt das System die Ausführung von Programmen, die von professioneller Lofting-Software generiert wurden, oder ermöglicht die direkte Konvertierung von CAD/CAM-Dateien, wodurch eine reibungslose und effiziente Programminstallation gewährleistet wird.
