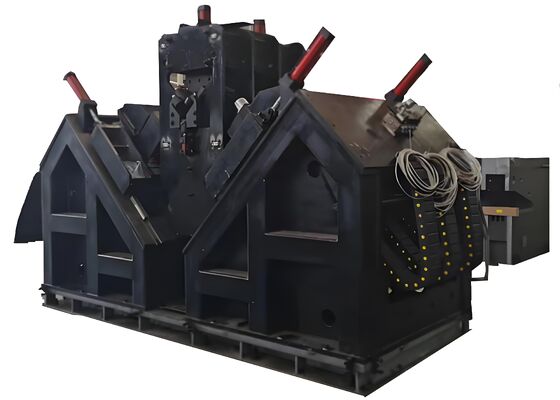

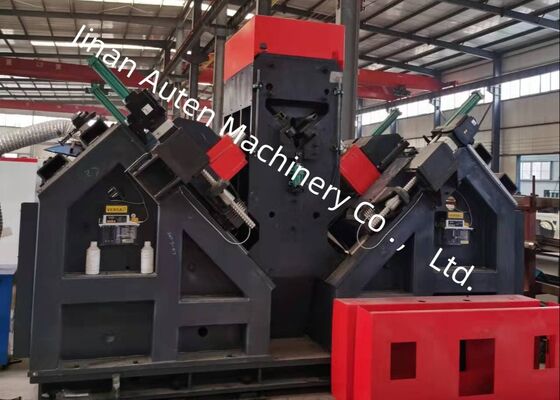

14m Länge der leeren Cnc Winkel Stahl Metallbohrmaschine Linie 18 Zeichen in jeder Gruppe
Verwendung des Produkts:
Die CNC-Winkelbohr- und Markierungsmaschinenlinie ist für das Bohren und Stempeln von großem, hochfesterem Winkelstahl für Übertragungsleitungsmasten ausgelegt.Dieses System erleichtert das präzise Bohren aller Löcher im Winkelstahl, die eine überlegene Bohrqualität und Positionsgenauigkeit gewährleistet und darüber hinaus eine verbesserte Produktionseffizienz und ein hohes Maß an Automatisierung bietet.
Hauptparameter:
| Modell |
JNC2532 |
ADM2532 |
ADM3635 |
| Winkelgröße (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100 × 100 × 10 ~ 360 × 360 × 35 |
| Max. Länge der Leere (m) |
14 |
| Taper der Bohrspindel |
/ |
USE Gewerbewirtschaft |
| Max. Bohrdurchmesser (mm) |
F40 |
| Anzahl der Bohrungen auf jeder Seite (pcs) |
6 auf beiden Seiten) |
| Max. Drehgeschwindigkeit der Spindel (r/min) |
120-560,Schrittlose Einstellung des Wandlers |
6000 |
| Max.Schnittgeschwindigkeit der Bohrmaschine (m/min) |
/ |
200 |
| CNC-Achsen |
3 |
9 |
| Bereich der Rückmarkierung (mm) |
50 bis 220 (schrittlos) |
50 bis 330 (schrittlos) |
| Höchstgeschwindigkeit der Winkelzufuhr (m/min) |
40 |
| Kennzeichnungskraft (kN) |
1000/1200 |
| Qty. der Zeichengruppe |
4 |
| Charakter in jeder Gruppe |
18 |
| Zeichenseite (mm) |
14 × 10 × 19 |
| Kühlsystem für Bohrbohrer |
Außenkühlung |
Luftverunreinigung Trockene interne Kühlung
|
| Programmiermodus |
Lofting-Software oder Anweisungsprogrammierung |
| Gesamtmaße (m) |
32 mal 7 mal 2.5 |
34 × 8 × 3 |
34 × 8,9 × 3 |
Eigenschaften des Produkts:
1. Hochgradige Automatisierung: Die Produktionslinie ist mit einem automatisierten Ladesystem (mit einem horizontalen Fütterungskanal und einem rotierenden Ladebecken), einem automatisierten Entlade-mit einer Breite von mehr als 20 mm,Alle Bohr- und Stahlstempelvorgänge am Winkelstahl werden auf dieser Linie in einem einzigen Vorgang durchgeführt.die Notwendigkeit eines manuellen Eingreifens beseitigt und die Arbeitsintensität der Bediener erheblich reduziert.
2Die Bohrspindel ist mit einer Taiwan BT40 Präzisionsspindel (einschließlich des internen Kühlmittels) ausgestattet, die eine hervorragende Bohrleistung und Präzision gewährleistet.Die Bohreinheit ist mit sechs CNC-Bohrköpfen ausgestattet, wobei drei auf jedem Flügel des Winkelstahls positioniert sind.Die entsprechenden Köpfe auf beiden Seiten sind in der Lage, gleichzeitig Löcher mit dem gleichen Durchmesser und in identischen Entfernungen von den oberen Enden der Winkelstahlflügel zu bohren.
3Die Software verfügt über eine zweisprachige Chinesisch/Englisch Schnittstelle, die eine nahtlose Bedienung und die Möglichkeit zur Anzeige von Werkstückzeichnungen bietet.
4. Die Programmierung ist einfach und effizient; die Benutzer müssen nur die Werkstückdimensionen, den Lochdurchmesser, den Abstand und die Menge eingeben, wenn sie das Programm konfigurieren.CAD/CAM Lofting-Software kann zur direkten Dateiumwandlung verwendet werdenDas System ist voll kompatibel mit NC1-Dateien, die von der TEKLA-Software generiert werden.
5Die wichtigsten hydraulischen, pneumatischen und elektrischen Komponenten stammen von etablierten, hochwertigen Marken.
6Das System umfasst eine integrierte Selbstdiagnostikfunktion zur Fehlererkennung.
7Die Schereinheit wird als Option angeboten und verwendet einen zweischneidigen Schneidmechanismus.
Diese Muster umfassen eine Vielzahl von Standardspezifikationen und Löcherkonfigurationen von Winkelstahl, der häufig beim Bau von Übertragungsleitungstürmen verwendet wird.Sie ermöglichen es potenziellen Anwendern oder Inspektoren, die Betriebsfähigkeit der Ausrüstung visuell zu bewerten., die konkrete und unmittelbare Referenzen bietet, um festzustellen, ob die Ausrüstung die praktischen Produktionsanforderungen für die Herstellung von Übertragungsleitungstürmen erfüllt.
Bei der Errichtung von Übertragungsleitungen für Hochspannung (UHV), bei denen Übertragungsmasten extremen Wetterbedingungen und erheblichen Belastungen ausgesetzt sind,Diese Ausrüstung spielt eine entscheidende Rolle bei der Verarbeitung von Stahlbauteilen für die wichtigsten tragenden Strukturen der Türme.Es führt effizient Bohr- und Stempelarbeiten an Winkelstahl durch, der in Turmkörpern, Armspalten und anderen wesentlichen Strukturbauteilen verwendet wird.Gewährleistung einer präzisen Maßgenauigkeit und einer zuverlässigen VerbindungsintegritätDaher unterstützt sie die langfristige strukturelle Festigkeit und Stabilität der Übertragungsmasten während ihrer gesamten Lebensdauer.
