Verwendung des Produkts:
Die CNC-Winkelbohr- und Markierungsmaschinenlinie ist speziell für das Bohren und Stempeln von großem, hochfesterem Winkelstahl, der in Übertragungsleitungstürmen verwendet wird, konzipiert.Dieses System ermöglicht das präzise Bohren aller Löcher im Winkelstahl, die eine überlegene Bohrqualität und Positionsgenauigkeit gewährleistet.
Hauptparameter:
| Modell |
JNC2532 |
ADM2532 |
ADM3635 |
| Winkelgröße (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100 × 100 × 10 ~ 360 × 360 × 35 |
| Max. Länge der Leere (m) |
14 |
| Taper der Bohrspindel |
/ |
USE Gewerbewirtschaft |
| Max. Bohrdurchmesser (mm) |
F40 |
| Anzahl der Bohrungen auf jeder Seite (pcs) |
6 auf beiden Seiten) |
| Max. Drehgeschwindigkeit der Spindel (r/min) |
120-560,Schrittlose Einstellung des Wandlers |
6000 |
| Max.Schnittgeschwindigkeit der Bohrmaschine (m/min) |
/ |
200 |
| CNC-Achsen |
3 |
9 |
| Bereich der Rückmarkierung (mm) |
50 bis 220 (schrittlos) |
50 bis 330 (schrittlos) |
| Höchstgeschwindigkeit der Winkelzufuhr (m/min) |
40 |
| Kennzeichnungskraft (kN) |
1000/1200 |
| Qty. der Zeichengruppe |
4 |
| Charakter in jeder Gruppe |
18 |
| Zeichenseite (mm) |
14 × 10 × 19 |
| Kühlsystem für Bohrbohrer |
Außenkühlung |
Luftverunreinigung Trockene interne Kühlung
|
| Programmiermodus |
Lofting-Software oder Anweisungsprogrammierung |
| Gesamtmaße (m) |
32 mal 7 mal 2.5 |
34 × 8 × 3 |
34 × 8,9 × 3 |
Eigenschaften des Produkts:
1. hohe Automatisierungsgrad. Die Produktionslinie ist mit einem automatischen Ladesystem (mit einem horizontalen Fütterungskanal und einem rotierenden Ladesystem), einem automatischen Entlade-mit einer Breite von mehr als 20 mm,Alle Löcher und Stahlstempel auf dem Winkelstahl können in dieser Produktionslinie in einem einzigen Vorgang verarbeitet werden.die Notwendigkeit eines manuellen Eingreifens beseitigt, wodurch die Arbeitsintensität der Bediener erheblich reduziert wird.

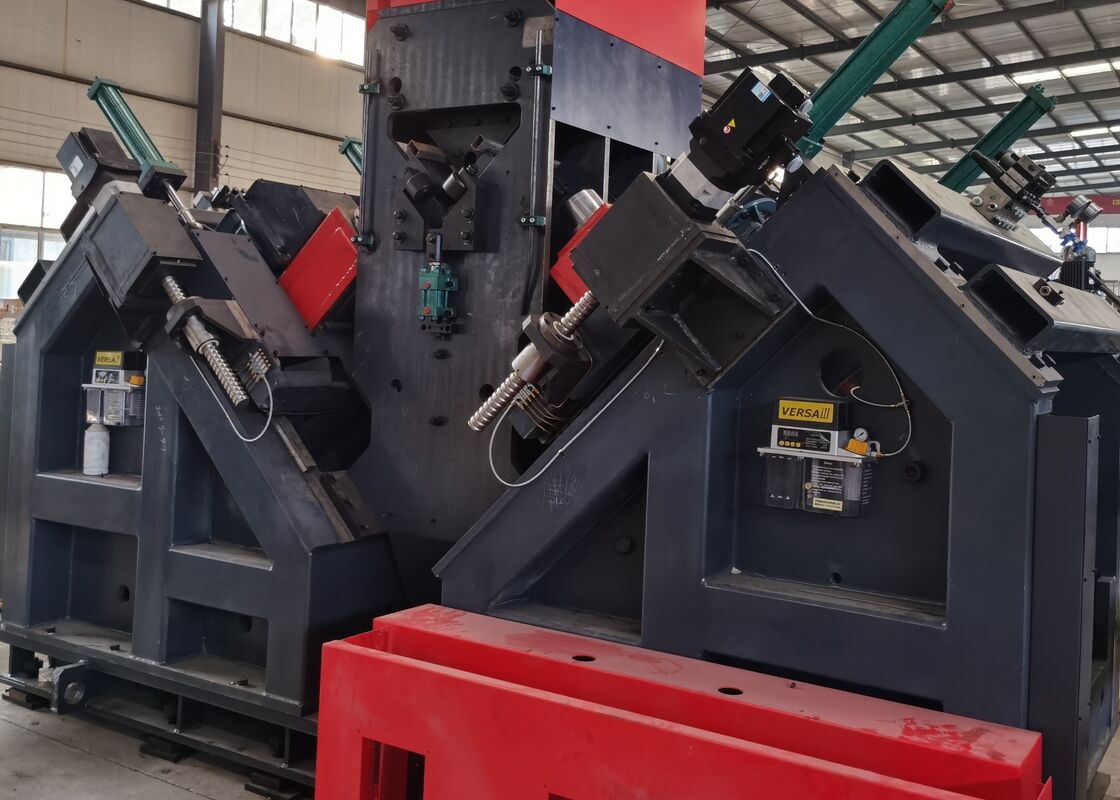

2Die Bohrspindel ist mit einer Taiwan BT40 Präzisionsspindel (mit inneren Kühlmittel) ausgestattet, die eine höhere Bohrleistung und Präzision gewährleistet.Das Bohrgerät verfügt über sechs CNC-Bohrköpfe, wobei drei auf jedem Flügel des Winkelstahls positioniert sind.Die entsprechenden Bohrköpfe auf beiden Seiten sind in der Lage, gleichzeitig Löcher desselben Durchmessers und in identischen Abständen von den oberen Enden der Winkelstahlflügel zu bohren..
3. Die Software verfügt über eine zweisprachige Chinesisch/Englisch-Schnittstelle, die eine benutzerfreundliche Bedienung und die Möglichkeit zur Anzeige von Werkstückzeichnungen bietet.
4. Die Programmierung ist einfach; Benutzer müssen nur die Werkstückdimensionen, den Lochdurchmesser, den Abstand und die Menge beim Bearbeiten des Programms eingeben.CAD/CAM Lofting-Software kann zur direkten Dateiumwandlung verwendet werdenEs ist kompatibel mit NC1-Dateien, die von der TEKLA-Software generiert werden.
5Kritische hydraulische, pneumatische und elektrische Komponenten stammen von renommierten, hochwertigen Marken.
6Das System ist mit einer Selbstdiagnosefunktion für die Fehlererkennung ausgestattet.
7Die Schereinheit ist optional und verfügt über einen zweischneidigen Schneidmechanismus.
Diese Muster stellen eine Vielzahl von Standardspezifikationen und Löcherkonfigurationen von Winkelstahl dar, der beim Bau von Übertragungsleitungstürmen verwendet wird.Sie ermöglichen es potenziellen Anwendern oder Inspektoren, die Betriebsleistung der Ausrüstung visuell zu bewerten., die klare und unmittelbare Hinweise zur Bestimmung, ob die Ausrüstung die praktischen Produktionsanforderungen für die Herstellung von Übertragungsleitungstürmen erfüllt, bietet.
Bei der Errichtung von Übertragungsleitungen für Hochspannung (UHV), bei denen Übertragungsmasten extremen Wetterbedingungen und hohen Belastungen ausgesetzt sind,Diese Ausrüstung spielt eine entscheidende Rolle bei der Verarbeitung von Winkelstahlkomponenten für TürmeEs führt effizient Bohr- und Stempelarbeiten an Winkelstahl durch, der in Turmkörpern, Armspalten und anderen wesentlichen Strukturelementen verwendet wird.Gewährleistung einer präzisen Maßgenauigkeit und einer zuverlässigen VerbindungsintegritätDies wiederum gewährleistet die langfristige strukturelle Stabilität der Übertragungsmasten während ihrer gesamten Lebensdauer.
