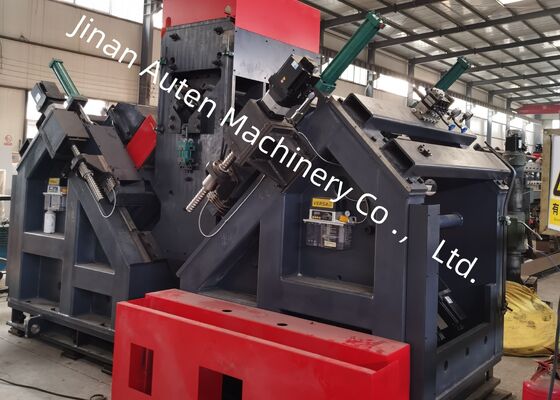

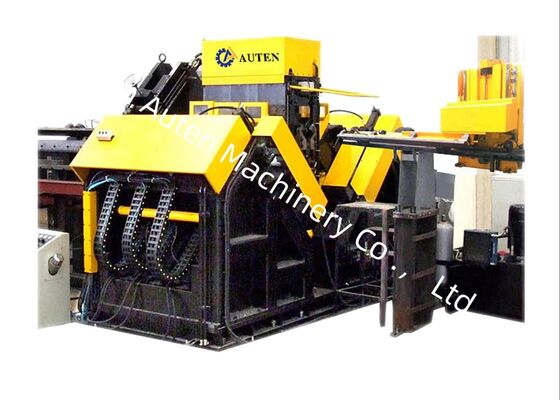

200m/Min Schneidgeschwindigkeit der Bohrmaschine CNC-Winkelbohrung und Stempelung Großstahl 9 CNC-Achsen
Verwendung des Produkts:
Diese maßgeschneiderte CNC-Winkelstahl-Punching-Produktionslinie ist speziell für die Bohr- und Stempelverfahren von großen,hochfester Winkelstahl, ein Schlüsselmaterial, das ausschließlich für die Herstellung von Übertragungsleitungstürmen verwendet wirdDie Produktionslinie ermöglicht eine hochpräzise Bearbeitung aller erforderlichen Löcher auf Winkelstahl, bietet eine überlegene Löcherqualität, präzise Positionsgenauigkeit, hervorragende Produktionseffizienz,und fortschrittliche automatisierte Leistung.
Hauptparameter:
| Modell |
JNC2532 |
ADM2532 |
ADM3635 |
| Winkelgröße (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100 × 100 × 10 ~ 360 × 360 × 35 |
| Max. Länge der Leere (m) |
14 |
| Taper der Bohrspindel |
/ |
USE Gewerbewirtschaft |
| Max. Bohrdurchmesser (mm) |
F40 |
| Anzahl der Bohrungen auf jeder Seite (pcs) |
3 (insgesamt 6 auf beiden Seiten) |
| Max. Drehgeschwindigkeit der Spindel (r/min) |
120-560,Schrittlose Einstellung des Wandlers |
6000 |
| Max.Schnittgeschwindigkeit der Bohrmaschine (m/min) |
/ |
200 |
| CNC-Achsen |
3 |
9 |
| Bereich der Rückmarkierung (mm) |
50 bis 220 (schrittlos) |
50 bis 330 (schrittlos) |
| Höchstgeschwindigkeit der Winkelzufuhr (m/min) |
40 |
| Kennzeichnungskraft (kN) |
1000/1200 |
| Qty. der Zeichengruppe |
4 |
| Charakter in jeder Gruppe |
18 |
| Zeichenseite (mm) |
14 × 10 × 19 |
| Kühlsystem für Bohrbohrer |
Außenkühlung |
Luftverunreinigung Trockene interne Kühlung |
| Programmiermodus |
Lofting-Software oder Anweisungsprogrammierung |
| Gesamtmaße (m) |
32 mal 7 mal 2.5 |
34 × 8 × 3 |
34 × 8,9 × 3 |
Eigenschaften des Produkts:
Die CNC-Winkelstahlbohrungslinie ist durch einen hohen Automatisierungsgrad gekennzeichnet.integriert mit einem automatischen Ladesystem, bestehend aus einem Querzufuhrkanal und einem rotierenden Ladeschrank, eine automatische EntladeeinheitAlle Winkelbohrungen in Stahl und die Markierung durch Stahlstempeln können in einem einzigen Durchgang durch die Produktionslinie abgeschlossen werden.mit einer Breite von mehr als 20 mm,Diese Einrichtung senkt die Arbeitsintensität für das Betriebspersonal erheblich.
Die Markierungseinheit der Produktionslinie für die Stanz- und Markierung von Winkelstahl verfügt über eine geschlossene Struktur, die eine außergewöhnliche Struktursteifigkeit und eine gleichbleibende Betriebstabilität bietet.Die Markierungsanlage ist mit einer an der Maschinenbasis befestigten Bettenstütze ausgestattet., ein bewegliches Bett und eine hydraulisch angetriebene Druckkopfbuchse.die Markierungsvorgänge werden an den in den technischen Zeichnungen angegebenen Stellen durchgeführt;Um den Bearbeitungsbereich der Maschine zu erweitern, wurde zusätzlich ein manueller Einstellmechanismus integriert.Die Position des Zeichenkopfes kann angepasst werden, die Anpassung an die Kennzeichnungspositionen von Eckstahlprodukten in verschiedenen Spezifikationen ermöglicht.
Der Bohrprozess der CNC-Übertragungsmaschine erreicht eine höhere Positionsgenauigkeit. Der Fütterungsmechanismus dieser Produktionslinie wird durch einen Servomotor angetrieben,mit einer Leistungsübertragung über ein Rack-and-Pinion-AntriebssystemEs ist außerdem mit einer Rack-and-Pinion-Erkennungseinheit und einem Positionssensor für Positionsgenauigkeitsfeedback ausgestattet, die zusammen eine vollständige Schlusskontrolle darstellen.Inzwischen, wird die Bewegung des Bohrkraftkopfes entlang der beiden Flanschrichtungen des Winkelstahls durch einen Servomotor angetrieben und über einen Kugelschraubmechanismus übertragen.Diese Konfiguration gewährleistet eine außergewöhnliche Positionsgenauigkeit der auf Winkelstähle bearbeiteten Löcher.
Der Hostcomputer ist mit einer Schnittstelle in chinesischer Sprache ausgestattet, die eine intuitive Bedienbarkeit für allgemeine Bediener gewährleistet.Es ist mit der Funktionalität ausgestattet, Werkstückdiagramme und die Koordinatenabmessungen der Lochstellen anzuzeigenAußerdem unterstützt es den Import von Werkstückverarbeitungsprogrammen, die durch professionelle Programmiersoftware erstellt werden.Die Implementierung des hostcomputerbasierten Managements erhöht die Effizienz der Speicherung und Abrufung von Verarbeitungsprogrammen erheblich.
Diese Prüfproben decken ein umfassendes Spektrum an Standardspezifikationen und Löcherkonfigurationen für Winkelstahl, der im Bau von Übertragungsleitungstürmen verwendet wird.Sie ermöglichen es potenziellen Kunden oder Inspektoren, die Betriebsleistung der Ausrüstung visuell zu überprüfen., so dass konkrete und intuitive Referenzen für die Bewertung der Erfüllung der praktischen Produktionsanforderungen bei der Herstellung von Übertragungsleitungsmasten vorliegen.
In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand harsh weather conditions and heavy-duty loads—this equipment plays a pivotal role in processing angle steel components for the towers’ primary load-bearing frameworksEs führt effizient Bohr- und Stempelarbeiten an Winkelstahl durch, der in Turmkörpern, Armkreuzungen und anderen kritischen Strukturteilen verwendet wird.Gewährleistung einer hervorragenden Maßgenauigkeit und einer zuverlässigen VerbindungsintegritätDies wiederum gewährleistet die allgemeine strukturelle Stabilität der Übertragungsmasten während ihres gesamten Lebenszyklus.
