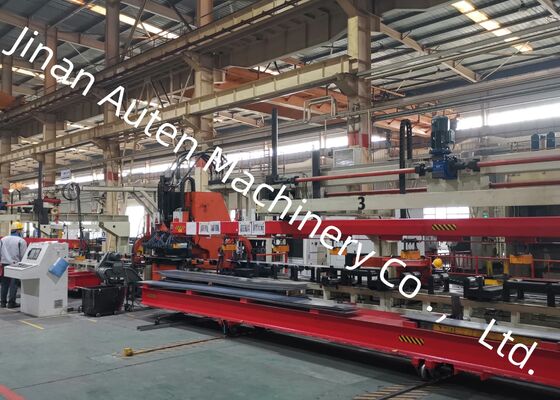

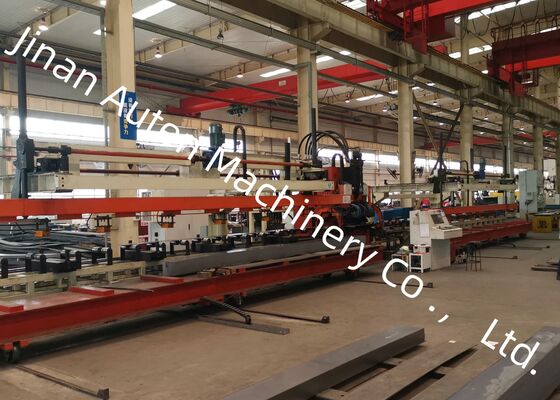

Präzisions-CNC-Platten-Stichmaschine 1200KN Nennkraft und maximale Blechdiecke Kapazität von 6 mm

Präzisions-CNC-Platten-Stichmaschine 1200KN Nennkraft und maximale Blechdiecke Kapazität von 6 mm

Zweck und Merkmale des Produkts

Diese als spezialisierte All-in-One-Produktionslösung entwickelte Linie ist speziell für den Stanzvorgang von flachen Längsbalken entwickelt worden, die in der Automobilindustrie eingesetzt werden.Nutzung der technischen Grundlagen fortgeschrittener inländischer und internationaler Partner, integriert er die Wettbewerbsvorteile zahlreicher verwandter Produkte, wobei die Stanzvorgaben für verschiedene globale Automobilrahmenkonfigurationen streng eingehalten werden.Es ist voll in der Lage, die flexiblen Anforderungen an die Verarbeitung von Längsbalken in verschiedenen Fahrzeugrahmenarten zu erfüllen, und zeichnet sich durch eine robuste Betriebssicherheit und eine überlegene Produktionseffizienz aus.

Haupttechnische Parameter:

1. Längsschützungs-Rolltisch
Diese Komponente ist mit einer Basis und Stützwalzen ausgestattet und ist so konzipiert, dass sie eine stabile Stütze für Blechmaterialien bietet.Jede Walze ist an beiden Enden mit Lagerbaugruppen ausgestattet, um einen sicheren und nahtlosen Betrieb zu gewährleistenDurch ihre außergewöhnliche Struktursteifigkeit und starke Stoßbeständigkeit ermöglichen die Walzen eine gleichbleibende, reibungsfreie Bewegung der Bleche über ihre Oberfläche.

2. Zentrierungseinrichtung
Dieses Gerät ist mit 5 Sätzen von Zentrierungs- und Positionierungsmechanismen konfiguriert, bei denen die beiden Zentrierungsblöcke synchron von Präzisionsleiterbahnen angetrieben und geleitet werden.,Der Luftzylinder treibt die beiden Paare von Zentrierkörpern zueinander und sorgt so für eine präzise Zentrierung und eine sichere Befestigung des Blechdruckmaterials.Lineare Positionierbarkeit sorgt dafür, dass die Breitenabweichungen gleichmäßig auf beiden Seiten des Blechs verteilt sind, die eine gleichbleibende Verarbeitungsgenauigkeit gewährleistet.

3. X-Achsen-Haupt-Klemm-Zuführungsvorrichtung: 2 Sätze
Diese Strahlschlagmaschinenlinie besteht aus einem Servomotor, einem Präzisionsreduktor, einer schwimmenden hydraulischen Klemme, einer Präzisionslinearleitbahn, einem Präzisionsrack und Stützstrukturen.Der Servomotor überträgt die Kraft, um das Schraubgetriebe über den Präzisionsreduktor in die Rotation zu bringen, und wandelt die Drehbewegung durch den Regalmechanismus weiter in lineare Bewegung um.Gewährleistung eines präzisen und stabilen Transportes von Blechmaterial. Die Zuführklemme hat ein schwimmendes Strukturdesign, das eine starke Anpassungsfähigkeit an leicht verzerrte Blechmaterialien bietet. Sie zeichnet sich durch hohe Klemmkraft, zuverlässige Klemmleistung aus,und eine konstante Betriebstabilität.

Auf der Ausstellung wird eine sorgfältig zusammengestellte Auswahl fertiger Längsstrahlproben, die ausschließlich auf dieser Produktionslinie hergestellt wurden, ausgestellt.Diese Muster umfassen eine breite Palette von Spezifikationen für Bergbaufahrzeuge und Spezialfahrzeuge.Sie dienen als überzeugende Demonstration der Kernleistungskapazitäten der Ausrüstung, einschließlich genauer Lochpositionierung, glatter Lochkanten,und die Gesamtstrukturstabilität der fertigen Werkstücke.

Diese Flachstrahl-Punktiergeräte-Linie für leichte Lkw ist eine maßgeschneiderte Lösung, speziell für den Punktierbetrieb von Fahrzeugflachstrahlen entwickelt.Es ist hauptsächlich für die Verarbeitung der Hauptstrahlen von Lkw und Spezialfahrzeugen ausgelegt, die eine hochpräzise Bohrbearbeitung zur Erfüllung der Anforderungen an die strukturelle Montage dieser schweren und maßgeschneiderten tragbaren Fahrzeugkomponenten ermöglicht.
