13000x1000mm Werkstückgröße CNC-Blechbohrmaschine und Fräsmaschine M3-M10 Tapping-Durchmesser

13000x1000mm Werkstückgröße CNC-Blechbohrmaschine und Fräsmaschine M3-M10 Tapping-Durchmesser

Anwendung:

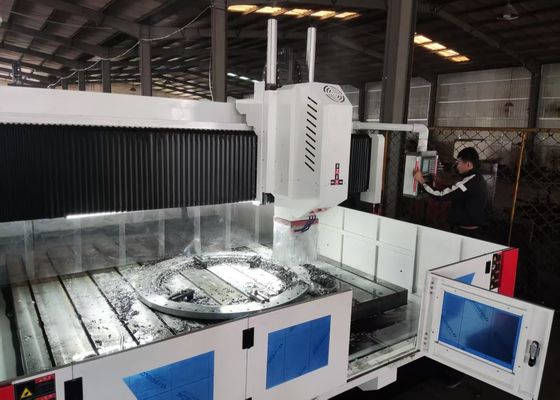

Diese CNC-Gantryplatten-Bohr- und Fräseanlage ist in erster Linie für die Durchführung von Bohr-, Schräg-, Klopf-, Fräse- und Bohrverfahren an Platten und Strukturbauteilen konzipiert.Es bietet eine effiziente Bohrleistung für Werkstücke einschließlich Flansche, Scheiben, Ringe und Platten mit einer Dicke, die in den effektiven Betriebsbereich fällt.es ist sowohl mit Einzelbauteilen als auch mit Verbundwerkstoffen kompatibelMit digitaler Steuerungstechnologie sorgt die Werkzeugmaschine für außergewöhnliche Bedienbequemlichkeit.hochauflösende Produktion verschiedener Warentypen in großtechnischen Anlagen.

Spezifikationen:

Produktmerkmale

1. Bett und Arbeitstisch:
Das Bett und der Arbeitstisch sind als integrierte Gusselemente aus grauem Eisen (HT250) gefertigt, die Sekundärbrenn- und Alterungsabläufen unterzogen wurden.und mit Präzisionsbearbeitung bearbeitet, um eine höhere dynamische und statische Steifigkeit zu gewährleistenDie Arbeitsplattenoberfläche ist mit präzise bearbeiteten T-Schlitzen in einer optimierten Anordnung ausgestattet, die eine sichere Befestigung des Werkstücks erleichtern.Das Bett ist mit zwei hochpräzise lineare Führungswege auf jeder Seite ausgestattet, die gleichmäßige Kraftverteilung über die Führungsrutschen gewährleistet und die Steifigkeit der Werkzeugmaschine sowie ihre Zug- und Druckfestigkeit erheblich erhöht.Das Antriebssystem verwendet Wechselstrom-Servomotoren, die mit Präzisionskugelschrauben für die doppelseitige Betätigung kombiniert werden, so dass das Portal entlang der Y-Achse durchquert werden kann.die einfache Kalibrierung der horizontalen Ausrichtung von Bett und Arbeitstisch ermöglicht.

2. Mobilportal:
Der bewegliche Sattel ist ein hochpräzises Stahlkonstruktionsbauteil, das mit vier hochlastfähigen CNC-Linienleitungen, einer hochpräzisen Kugelschraube,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Es ist außerdem mit einem Stickstoff-Balancezylinder ausgestattet, der das Gewicht des Schraubkopfes ausgleicht, die Last auf der Schraube verringert und die Lebensdauer der Schraube verlängert.und fahren Sie die Bohrkraftkopf entlang der Z-Achse zu bewegenDiese Konfiguration ermöglicht Vorgänge wie schnelles Voranschreiten, Arbeiten, schnelles Zurückziehen und Anhalten, während automatisches Chipbrechen, Chipentfernen und Pausen integriert werden.

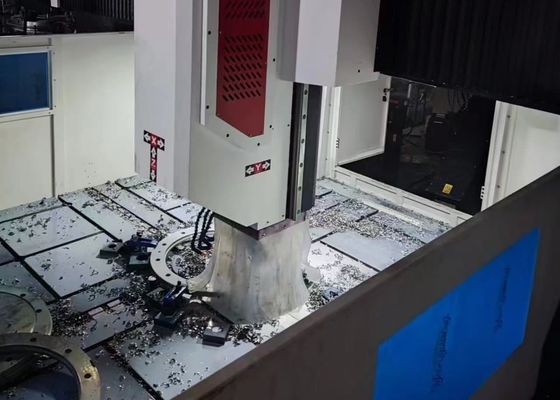

3. Bohrkraftkopf:
Der Bohrtriebkopf ist mit einem speziellen Servospindelmotor ausgestattet.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,Die Spindel verfügt über eine japanische Winkellageranordnung mit sechs Reihen (vier vorne, zwei hinten), die eine schrittlose Drehzahlregelung ermöglicht.Es ist mit einem pneumatischen Werkzeugwechselsystem ausgestattetDie Zufuhrbewegung wird durch einen Servomotor und eine Kugelschraube angetrieben.Die X- und Y-Achsen verfügen über Verknüpfungsmöglichkeiten und verwenden eine Halbschlussschleife zur Erreichung von linearen und kreisförmigen InterpolationsfunktionenDas Spindelende ist mit einem BT50-Stäbelarm ausgelegt und mit einer Hochgeschwindigkeitsdrehverbindung integriert, wodurch eine Hochgeschwindigkeitsbearbeitung der U-Bohrmaschine mit Wasserkühlung ermöglicht wird.

5Übertragungssystem:
Das Getriebesystem verfügt über aus Taiwan importierte Führungsschienen und ein hochpräzises Schiebereglerdesign, um einen reibungslosen Betrieb zu gewährleisten und gleichzeitig die Fähigkeit zur Bewältigung schwerer Lasten zu verbessern.

Die CNC-Bohr-, Markierungs- und Fräsmaschine für Flansche und Kohlenstoffstahl ist eine leistungsstarke industrielle Ausrüstung.mit einer Breite von mehr als 20 mm,.Dieses Gerät ist speziell für die Bearbeitung von Werkstücken wie Flanschen, Scheiben, Ringen und Flachplatten ausgelegt.mit der Grundvoraussetzung, daß die Dicke dieser Werkstücke dem für die Maschine festgelegten Wirkungsbereich der Bearbeitung streng entspricht.

In Stahlkonstruktionswerkstätten ermöglicht diese Ausrüstung das Präzisionsbohren und Fräsen von Strukturplatten und Verbindungsbauteilen,zur Schaffung eines soliden Fundaments für die stabile Montage von Stahlrahmen. Im Bereich der WindenergieEs bietet hochpräzise Bearbeitungslösungen für Windkraftanlagen und Flanschen (ein wesentlicher Prozess, der sicherstellt, dass diese Komponenten strengen Umweltbedingungen standhalten)Bei Brückenbauprojekten verarbeitet das Gerät Brückenträger und Stützstützen, wodurch die Bildung stabiler, stabiler, stabiler und stabiler Brücken und Brückenbefestigungen erleichtert wird.langlebige Verbindungen, die dynamische Belastungen während der gesamten längeren Lebensdauer der Brücke tragen.
