4-9mm Plattendicke Lkw-Bauer CNC-Punching-Produktionslinie 4000-12000 mm Werkstücklänge
Anwendung:
Die Produktionslinie für Fahrzeuge ist eine hocheffiziente,hochpräzise automatische Blechbearbeitungsanlagen, speziell für die Perforation von langen Strahlen in der Automobilindustrie entwickelt.Es ist für die Stanzung von Längsbalken von ultrabreiten und ultradicken Fahrzeugen, einschließlich Bergbaufahrzeugen und Spezialfahrzeugen, ausgelegt.
Haupttechnische Parameter:
| - Nein. Ich weiß nicht. |
Name |
Wert |
| 1 |
Nennkraft |
1200KN |
| 2 |
Größe und Reichweite der Verarbeitungsplatte |
| 3 |
Länge |
4 000-8 000 mm |
| Breite |
200 ̊550 mm |
| Stärke |
mit einer Breite von nicht mehr als 20 mm |
| Eintrittsblattmaterial Sichelbiegen |
≤ 7 mm/10 m |
| X-Achsenblechung |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Y-Achsenblechung |
5 mm |
| Verformung von Blechen |
≤ 50 mm |
| Mechanische Eigenschaften des Blechdruckmaterials |
σb=510850N/mm2 |
| 4 |
Max. Durchmesser |
φ60 mm |
| 5 |
Anzahl der Module |
25 |
| 6 |
Max. Geschwindigkeit |
| X-Achse |
Max = 50 m/min |
| Y-Achse |
Max = 30 m/min |
| 7 |
Verarbeitungsgenauigkeit |
| X-Achse |
Der Wert der in Absatz 1 Buchstabe a genannten Zulassung ist zu messen. |
| Y-Achse |
±0,2 mm / 600 mm |
| 8 |
Verarbeitungsart |
Filtration |
| 9 |
Referenzen |
Die X-Achse ist entlang der Länge der Platte, und die X-Koordinate des Lochs basiert auf dem Ende der Platte; die Y-Achse ist die Breite der Platte, und die Referenz ist die Mittellinie.
|
| 11 |
Betriebsmodus |
Manuell, automatisch |

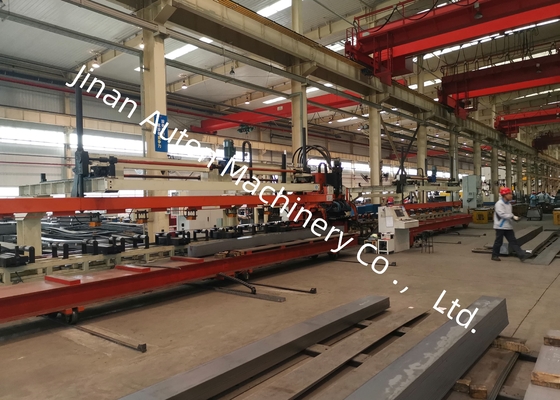

Strukturelle Zusammensetzung
Diese Maschine besteht hauptsächlich aus einem automatischen Lade- und Entlade-Mechanismus, einer automatischen Kompensationszentriervorrichtung für Scheiben mit variablem Querschnitt, einem Zuführmechanismus, einer Stanzvorrichtung,ein automatischer Abfallentsorgungsmechanismus, sowie hydraulische, elektrische und pneumatische Systeme.
Produktmerkmale
1. Das Steuerungssystem verwendet das SIEMENS 828D CNC-System mit servomotorgetriebener Zufuhr. Es bietet eine hohe Betriebseffizienz und gewährleistet eine stabile Präzision des Werkstücks während der Bearbeitung.
2Auf den Trägerrollen ist eine servozentrierte Zentrierungsanlage montiert, die die Verarbeitung von variablen Schnittplatten mit einem Höhenunterschied von 0~200 mm ermöglicht.
3Es kann mit 25 Formen unterschiedlichen Durchmessers ausgestattet werden, und der Formeninstallationsprozess ist schnell und bequem, wodurch Ausfallzeiten für Werkzeugwechsel minimiert werden.
4. Das Laden, Streichen und Entladen von Platten ist vollautomatisiert, wodurch die Arbeitsintensität der Bediener erheblich reduziert wird.

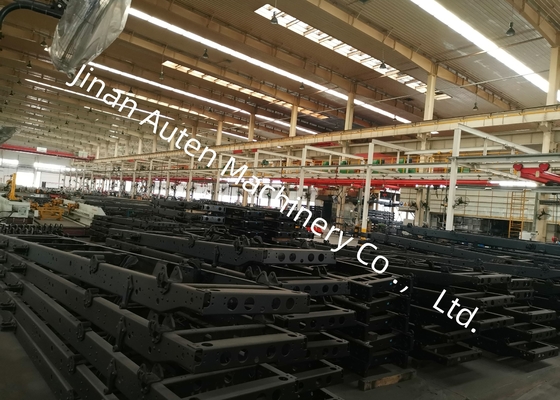

Die Ausstellung zeigt eine Reihe von fertigen Längsstrahlproben, die von dieser Produktionslinie verarbeitet wurden und verschiedene Spezifikationen für Bergbaufahrzeuge und Spezialfahrzeuge abdecken.Diese Proben zeigen deutlich die Präzision der Loch Positionierung, die Glatzheit der durchbohrten Kanten und die erreichte Gesamtstrukturintegrität, so daß Kunden und Inspektoren die Verarbeitungsleistung der Ausrüstung visuell überprüfen können.
Diese Maschine ist eine spezielle Ausrüstung, die für die Stanzarbeiten an flachen Längsbalken in der Automobilindustrie entwickelt wurde.Es ist hauptsächlich für die Verarbeitung der Hauptstrahlen von Lkw und Sonderfahrzeugen ausgelegt, die eine präzise Bohrung gewährleistet, um die Anforderungen an die Strukturmontage dieser schweren und kundenspezifischen tragbaren Fahrzeugkomponenten zu erfüllen.
