Die hochpräzise CNC-Winkelstahl-Produktionslinie gewährleistet einen langfristig stabilen Betrieb
Anwendbare Industrie:

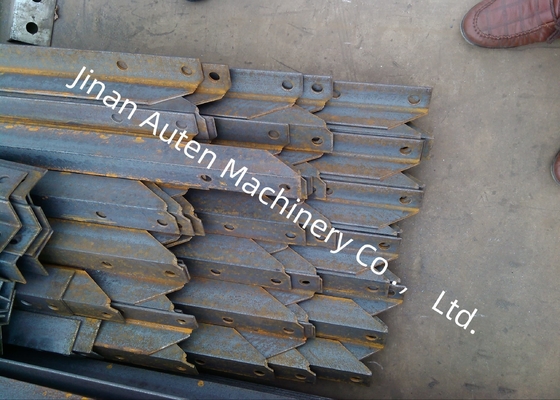

Die Maschine ist die Spezialausrüstung für das Stanzen, Markieren und Scheren von Winkelstahl im Bereich der Winkelstahlturmindustrie.
Spezifikationen:
| Modell |
JNC1010 |
| Funktionen |
Stanzen, Markieren, Schneiden |
| Winkelgröße (mm) |
∟40×40×3～∟100×100×10 |
| Max. Länge des Rohlings (m) |
10 |
| Max. Stanzen (Durchmesser x Dicke) (mm) |
Φ26×10 (Material: Q345 510N/mm2) |
| Stempel pro Seite |
2 |
| Stanzkraft (kN) |
630 |
| Markierkraft (kN) |
630 |
| Schneidkraft (kN) |
1000 |
| Gruppe von Markierungsbuchstaben |
4 |
| Anzahl der Buchstaben pro Gruppe |
12 |
| Abmessung des Buchstabens (mm) |
14×10×19 |
| Schneidmodus |
Einblatt-Schneiden |
| CNC-Achsen |
3 |
| Zuführgeschwindigkeit des Winkels (m/min) |
80 |
| Kühlmethode des Hydrauliksystems |
Wasserkühlung |
| Verarbeitungspräzision |
In Übereinstimmung mit GB2694 |
| Programmfunktion |
Eingabe über Tastatur und USB-Schnittstelle |
| Abmessung (mm) |
28000×6500×2200 |
Produktzusammensetzung:

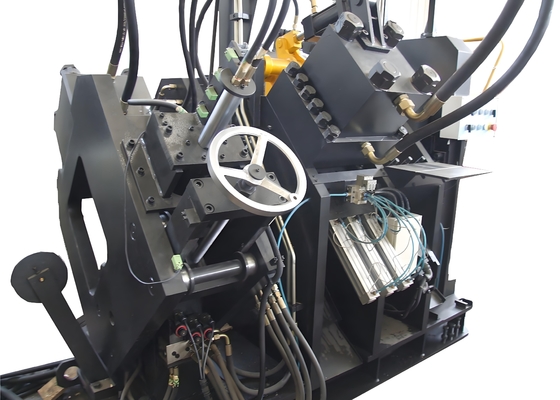

Diese Maschine besteht hauptsächlich aus Querförderer, rotierendem Ladesystem, Einlaufband, CNC-Einlaufwagen, Stanzaggregat, Markiereinheit, Schneideinheit, Auslaufband sowie Hydraulik-, Elektro- und Pneumatiksystemen usw.
Produktmerkmal:
1. Anwendung der CNC-Technologie, Servo-Motor-Zuführung, mit hohem Wirkungsgrad, stabiler Werkstückpräzision. Wichtige hydraulische, pneumatische und elektrische Teile sind alle importiert.
2. Es gibt drei Sätze von Stempeln und Matrizen auf jeder Seite, die drei Arten von Stempeln mit unterschiedlichen Durchmessern installieren können. Drei Sätze von Formen können zusammen durch SPS gesteuert werden, um die Stanz-Rückmarkierung zu ändern.
3. Computer mit chinesischer/englischer Oberfläche, einfache Bedienung und kann die Zeichnung des Werkstücks anzeigen. Einfache Programmierung und kann die von der Lofting-Software erstellten Programmdaten direkt verwenden. Nur die Größe des Werkstücks, der Durchmesser der Löcher, die Rückmarkierung und die Menge des Werkstücks müssen bei der Programmierung eingegeben werden.
4. Der CNC-Einlaufwagen wird von einem Servomotor angetrieben. Der fotoelektrische Encoder gibt die Informationen zurück. Closed-Loop-Steuerung zur Gewährleistung einer hohen Positioniergenauigkeit.
5. Alle Markierungen, Stanzungen und Scheren in automatischer Vollständigkeit, alle fertigen Winkel können durch eine pneumatische Wendevorrichtung entladen werden, um die Arbeitsbelastung zu verringern.
Als Ihr professioneller Partner in der Winkelstahlverarbeitung für die Energieinfrastruktur verarbeitet unsere automatisierte Ausrüstung über eine benutzerfreundliche CNC-Schnittstelle effizient hochfesten Winkelstahl und spart Ihnen Zeit und Kosten. Wir liefern maßgeschneiderte Lösungen, um den Erfolg Ihrer Projekte sicherzustellen.
Revolutionieren Sie die Herstellung von Stromübertragungstürmen mit unserem Winkelstahl-Verarbeitungssystem der neuen Generation. Entwickelt für herausragende Zähigkeit und Präzision, verändert unsere Technologie die Art und Weise, wie Sie große, hochfeste Komponenten handhaben. Das integrierte intelligente Steuerungssystem bietet unübertroffene Benutzerfreundlichkeit und Datenverwaltungsfunktionen, wodurch die Produktionszyklen erheblich verkürzt und die Gesamtbetriebskosten gesenkt werden. Arbeiten Sie mit uns zusammen, um eine solide Grundlage für die zukünftige Energieinfrastruktur mit außergewöhnlicher Fertigungskompetenz zu schaffen.
