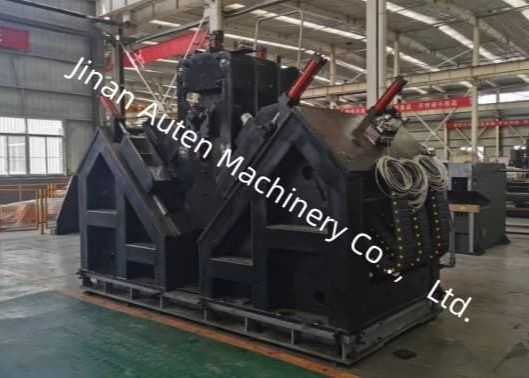

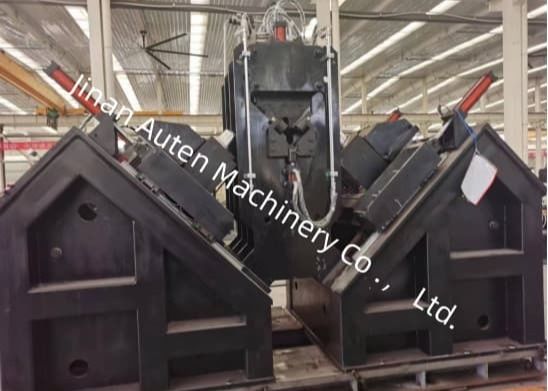

3 Bohrmaschine auf jeder Seite CNC-Winkelbohrmaschine und Markierungsmaschine 18 Zeichen
Verwendung des Produkts:
Es wird hauptsächlich für das Bohren und Stempeln von großem, hochfesterem Winkelstahl in Übertragungsleitungstürmen verwendet.mit hoher Lochqualität und Positionsgenauigkeit, zusammen mit einer hohen Produktionseffizienz und einem hohen Automatisierungsgrad.
Hauptparameter:
| Modell |
ADM2532 |
| Winkelgröße ((mm) |
140*140*10~250*250*32 |
| Max. Länge des Rohstoffs (m) |
14 |
| Markierungskraft ((kN) |
1000 |
| Nummer der Zeichengruppe |
1 |
| Nummer des Charakters |
18 |
| Zeichengröße (mm) |
14*10*19 |
| Messbereich (in mm) |
50 ~ 220 ((Stepless) |
| Zahl der Bohrungen auf beiden Seiten |
3 ((2 Gruppen, insgesamt 6) |
| Anzahl der Klingen auf beiden Seiten |
3 |
|
Taper der Bohrspindel
|
USE Gewerbewirtschaft |
| Max. Bohrdurchmesser (mm) |
Φ40 |
| Max. Drehgeschwindigkeit der Spindel ((r/min) |
6000 |
| Bohrkühleinheit |
MQL 360-2 ((Trockenkühlung) |
| Speicherkapazität der Kühleinheit |
2 L |
| Schneidöl |
Mikroschneidöle auf Pflanzenölbasis ((2000-25) |
| Kraftstoffverbrauch |
5 bis 50 ml/h |
| Typ des CNC-Straßenbahnenantriebs |
Wechselstromservomotor,Rak- und Pinienantrieb |
| Höchstgeschwindigkeit des Winkels ((m/min) |
40 |
| Bewegungsantriebsmethode zur Ausrichtung der AB-Achse |
Lineare Bewegungsanleitung;AC-Servomotor;Kugelschraube Sekundärantrieb |
| Max. Fahrgeschwindigkeit des Bohrkopfes auf dem Skateboard ((m/min) |
10 |
| Typ des Bohrkopfantriebs |
Lineare Bewegungsanleitung;AC-Servomotor;Kugelschraube Sekundärantrieb |
| Höchstzufuhrgeschwindigkeit des Bohrkopfes ((m/min) |
14 |
| Arbeitsweise des Futterkarrenarms |
Typ des vertikalen Hebens |
| Anzahl der auf der Entladeseite befindlichen Kippflaschen |
4 |
| Hydraulische Kühlstation |
Luftkühlung |
| Anzahl der CNC-Achsen |
9 |
| Luftdruck ((MPa) |
1 |
| Gesamtleistung |
Ungefähr 150 kW |
Eigenschaften des Produkts:
1. Hohe Automatisierungsgrade
Die Produktionslinie ist mit einer automatischen Ladevorrichtung (aus einem Querzufuhrkanal und einem rotierenden Laderahmen) sowie einer automatischen Entladegeräte ausgestattet.mit einer Breite von mehr als 20 mm,Alle Löcher und Stahlmarkierungen auf dem Winkelstahl können in einem einzigen Durchgang durch die Produktionslinie verarbeitet werden, ohne dass manuelle Eingriffe während der Verarbeitung erforderlich sind.Dies reduziert die Arbeitsintensität der Arbeitnehmer erheblich.
2Die Druckmaschine ist mit einer geschlossenen Struktur mit hoher Festigkeit und stabiler Leistung ausgestattet.mit einer Leistung von mehr als 50 W und- Er druckt in den in den Zeichnungen angegebenen Positionen nach den Computeranweisungen.die eine Änderung der nach unten gerichteten Position des beweglichen Körpers ermöglicht (i.d.h. die Position des Zeichenkopfes) an die Typpositionen von Winkelstahl mit unterschiedlichen Spezifikationen anzupassen.
3Die Bohrspindel ist mit einem automatischen Werkzeugklemmmechanismus mit Schmetterlingsfeder und einem hydraulischen Zylinder für die Werkzeugfreisetzung ausgestattet, der einen bequemen Austausch des Werkzeugschaftels ermöglicht.Der vordere Teil der Spindel hat eine Labyrinthschutzstruktur, eine wasserdichte Konstruktion aufweist und mit einer Luftschutzvorrichtung ausgestattet ist, die sicherstellt, daß die Schneidflüssigkeit nicht in das Innere der Spindel eindringt.
Diese Muster decken eine Vielzahl von gängigen Spezifikationen und Löchermustern von Winkelstahl ab, der in Übertragungsleitungstürmen verwendet wird.Sie ermöglichen es potenziellen Anwendern oder Prüfern, die Leistung der Ausrüstung visuell zu überprüfen, so dass eine konkrete und intuitive Referenz zur Beurteilung der Eignung für praktische Produktionsbedürfnisse geschaffen wird.
Es ist hauptsächlich für das Bohren und Stempeln von großem, hochfesten Winkelstahl, der in Übertragungsleitungstürmen verwendet wird, entwickelt worden.und wird in verschiedenen Szenarien beim Bau und der Wartung von Stromübertragungsinfrastrukturen weit verbreitet.
Bei der Errichtung von Hochspannungsleitungen (UHV), bei denen Türme extremen Witterungsbedingungen und hohen Belastungen standhalten müssen,Diese Ausrüstung übernimmt eine entscheidende Rolle bei der Verarbeitung der Winkelstahlkomponenten, die den Hauptrahmen der Türme bilden.Es übernimmt effizient die Bohr- und Stempelarbeiten für den in Turmkörpern, Armspalten und anderen wichtigen Strukturteilen verwendeten Winkelstahl,Gewährleistung genauer Abmessungen und robuster Verbindungen zur Sicherstellung der allgemeinen Stabilität der Türme.
