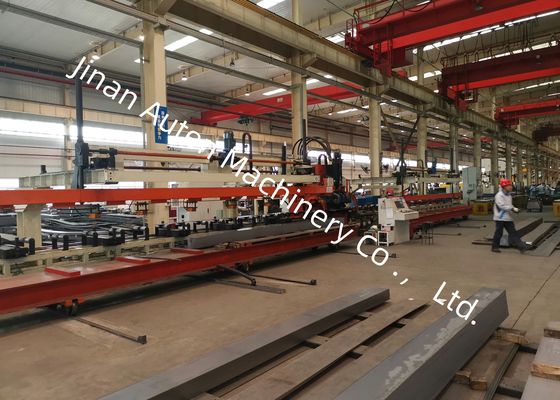

3-6mm Dicke LKW-Träger CNC-Stanzproduktionslinie 750 MPa Materialzugfestigkeit

3-6 mm Dicke LKW-Träger CNC-Stanzproduktionslinie 750 MPa Materialzugfestigkeit

Anwendung:

Diese Maschine ist eine Spezialausrüstung, die für das Stanzen von Löchern in flachen Längsträgern in der Automobilindustrie konzipiert wurde.

Wichtigste technische Parameter:

Strukturaufbau:

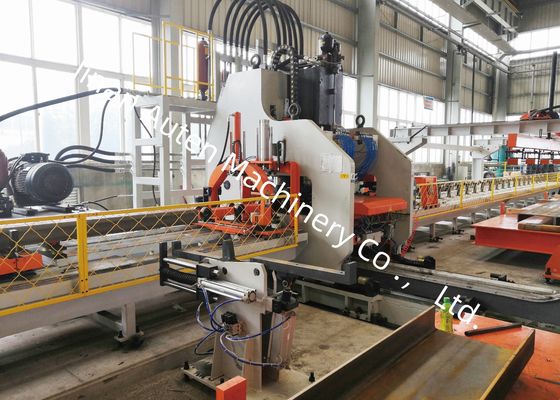

Diese Maschine besteht hauptsächlich aus einer automatischen Be- und Entladevorrichtung, einer Zentriervorrichtung zur automatischen Kompensation von Platten mit variablem Querschnitt, einer Zuführvorrichtung, einer Stanzvorrichtung, einer automatischen Abfallentsorgungsvorrichtung sowie hydraulischen, elektrischen und pneumatischen Systemen.

Produktmerkmale:

1. Das Steuerungssystem integriert das SIEMENS 828D CNC-System, wobei die Zuführung durch Servomotoren erfolgt, was eine hohe Betriebseffizienz und eine gleichbleibende Werkstückpräzision gewährleistet.

2. Auf der Zuführstützrolle ist eine Servo-Zentralzentriervorrichtung angebracht, die die Bearbeitung von Platten mit variablem Querschnitt mit einem Höhenunterschied von 0-200 mm bewältigen kann.

3. Es können bis zu 25 Formen mit unterschiedlichen Durchmessern montiert werden, wobei der Installationsprozess schnell und unkompliziert ist.

4. Das Be-, Stanzen und Entladen von Platten erfolgt vollautomatisch, wodurch die Arbeitsintensität reduziert wird.

5. Abfallmaterialien werden automatisch abgeführt und gesammelt.

Es zeigt eine Reihe von fertigen Längsträgerproben, die von der Linie verarbeitet wurden und verschiedene Spezifikationen abdecken, die in Muldenkippern und Spezialfahrzeugen verwendet werden. Diese Proben zeigen deutlich die Genauigkeit der Lochpositionen, die Glätte der Stanzkanten und die erreichte Gesamtstrukturintegrität, so dass Kunden und Inspektoren die Leistung der Ausrüstung visuell überprüfen können.
