40 mm Bohrdurchmesser Automation CNC-Winkellinie-Maschine BT40 Spindel zur Bohrung

40 mm Bohrdurchmesser Automation CNC-Winkellinie-Maschine BT40 Spindel zur Bohrung
40 mm Bohrdurchmesser Automation CNC-Winkellinie-Maschine BT40 Spindel zur Bohrung 40 mm Bohrdurchmesser Automation CNC-Winkellinie-Maschine BT40 Spindel zur Bohrung 40 mm Bohrdurchmesser Automation CNC-Winkellinie-Maschine BT40 Spindel zur Bohrung

Großes Bild :  40 mm Bohrdurchmesser Automation CNC-Winkellinie-Maschine BT40 Spindel zur Bohrung

Produktdetails:
Place of Origin: China
Markenname: Auten
Zertifizierung: ISO9001
Model Number: ADM2532
Zahlung und Versand AGB:
Minimum Order Quantity: 1 set
Preis: negotiable
Packaging Details: By Container
Delivery Time: 30 days
Payment Terms: L/C, T/T
Supply Ability: 100 sets/month
Kontakt
Ausführliche Produkt-Beschreibung
Angle size(mm): 140*140*10~250*250*32 Max. length of raw material (m): 14
Marking force(kN): 1000 No. of character group: 1
No. of character: 18 Character size (mm): 14*10*19
Range of accurate distance(mm): 50~220（Stepless） Taper of drilling spindle: BT40
Max. drilling diameter (mm): Φ40 Max. Spindle rotation speed(r/min): 6000
Hervorheben:

Bohrmaschine für CNC-Winkellinien

,

Automation CNC-Winkellinienmaschine

,

40 mm CNC-Winkellinienmaschine

40mm Bohrdurchmesser CNC-Winkelbohrmaschine 3 Klingen auf jeder Seite



Verwendung des Produkts:

Es ist hauptsächlich für Bohr- und Stanzarbeiten an großflächigen, hochfesten Winkelstahlwerken in Übertragungsleitungstürmen ausgelegt.Alle notwendigen Löcher auf dem Winkelstahl können auf dieser Produktionslinie verarbeitet werden, mit überlegener Löcherqualität, hoher Positionsgenauigkeit,sowie außergewöhnliche Produktionseffizienz und Automatisierungskapazitäten.

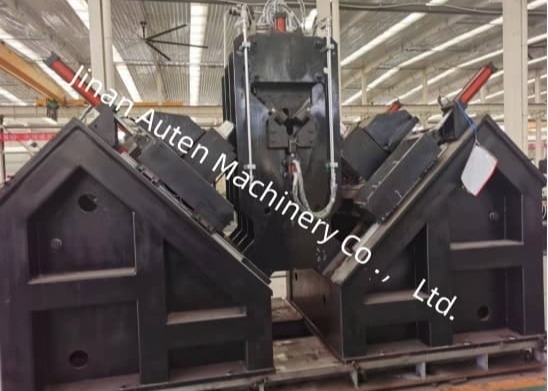

40 mm Bohrdurchmesser Automation CNC-Winkellinie-Maschine BT40 Spindel zur Bohrung 0


Eigenschaften des Produkts:

Die Druckmaschine hat eine geschlossene Struktur, die sich durch hohe Festigkeit und stabile Leistung auszeichnet.mit einer Leistung von mehr als 50 W undDer Druck erfolgt an den in den Zeichnungen angegebenen Positionen gemäß den Computeranweisungen.die eine Änderung der nach unten gerichteten Lage des beweglichen Betts ermöglicht (i.d.h. die Position des Zeichenkopfes) an die Typpositionen von Winkelstahl mit unterschiedlichen Spezifikationen anzupassen.

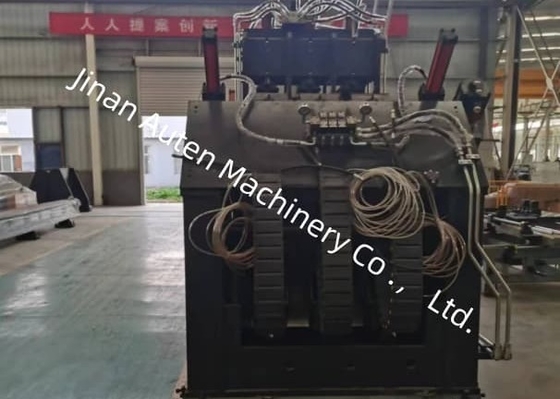

40 mm Bohrdurchmesser Automation CNC-Winkellinie-Maschine BT40 Spindel zur Bohrung 1

Das Einspeisungsgerät dieser Produktionslinie wird durch einen Servomotor über ein Getriebe-Gang-Rack-Übertragungssystem angetrieben.mit einem Messmechanismus für das Rack und das Getriebe sowie einem Messcodeur für Positionsgenauigkeitsrückmeldungen, die ein vollständiges Kontrollsystem in geschlossenem Kreislauf bilden.Die Bewegung des Bohrkraftkopfes entlang der beiden Flanken des Winkelstahls wird durch einen Servomotor durch eine Kugelschraube getrieben, die eine hohe Präzision bei der Positionierung von Löchern an Winkelstücken aus Stahl gewährleistet.

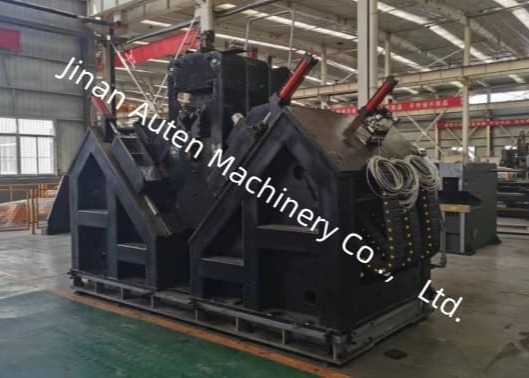

40 mm Bohrdurchmesser Automation CNC-Winkellinie-Maschine BT40 Spindel zur Bohrung 2

Die hohe Bohreffizienz und die hohe Bohrqualität zeichnen dieses System aus.Die Bohreinheit ist mit sechs Sätzen von CNC-Bohrköpfen ausgestattet, von denen drei jedem Flügel des Winkelstahls zugeordnet sind.Auf beiden Flügeln können gleichzeitig Löcher mit gleichem Durchmesser und gleicher Endentfernung mit entsprechenden Bohrköpfen auf beiden Seiten gebohrt werden.Die Bohrspindel verwendet eine taiwanesische Präzisionsspindel BT40 (mit interner Kühlung), während der Bohrkopf einen zementen Karbidbohrer verwendet,mit einer Schneidgeschwindigkeit von bis zu 200 m/min, die deutlich höher ist als die für herkömmliche Hochgeschwindigkeitsbohrmaschinen in Stahl übliche Schnittgeschwindigkeit von 25-35 m/min- Ich weiß.

Der CNC-Bohrstromkopf wird von einem Servomotor gespeist, dessen schnelle Vorwärtsbewegung, Arbeitszufuhr und schnelle Zurückziehung durch das CNC-System gesteuert und automatisiert werden.Die Rückziehposition des Bohrers kann über den Hostcomputer vorgegeben werden, wodurch die Leerlaufzeit minimiert und die Produktionseffizienz weiter gesteigert wird.Die hergestellten Löcher verfügen über eine Durchmesser Toleranz von weniger als 0,1 mm und eine Oberflächenbeschichtung (Ra) von weniger als 6,3 μm, was eine außergewöhnliche Qualität der Lochverarbeitung gewährleistet.

40 mm Bohrdurchmesser Automation CNC-Winkellinie-Maschine BT40 Spindel zur Bohrung 3



Hauptparameter:



Modell ADM2532
Winkelgröße ((mm) 140*140*10~250*250*32
Max. Länge des Rohstoffs (m) 14
Markierungskraft ((kN) 1000
Nummer der Zeichengruppe 1
Nummer des Charakters 18
Zeichengröße (mm) 14*10*19
Messbereich (in mm) 50 ~ 220 ((Stepless)
Zahl der Bohrungen auf beiden Seiten 3 ((2 Gruppen, insgesamt 6)
Anzahl der Klingen auf beiden Seiten 3

Taper der Bohrspindel

 USE Gefahr für die Gesundheit
Max. Bohrdurchmesser (mm) Φ40
Max. Drehgeschwindigkeit der Spindel ((r/min) 6000
Bohrkühleinheit MQL 360-2 ((Trockenkühlung)
Speicherkapazität der Kühleinheit 2 L
Schneidöl Mikroschneidöle auf Pflanzenölbasis ((2000-25)
Kraftstoffverbrauch 5 bis 50 ml/h
Typ des CNC-Straßenbahnenantriebs Wechselstromservomotor,Rak- und Pinienantrieb
Höchstgeschwindigkeit des Winkels ((m/min) 40
Bewegungsantriebsmethode zur Ausrichtung der AB-Achse Lineare Bewegungsanleitung;AC-Servomotor;Kugelschraube Sekundärantrieb
Max. Fahrgeschwindigkeit des Bohrkopfes auf dem Skateboard ((m/min) 10
Typ des Bohrkopfantriebs Lineare Bewegungsanleitung;AC-Servomotor;Kugelschraube Sekundärantrieb
Höchstzufuhrgeschwindigkeit des Bohrkopfes ((m/min) 14
Arbeitsweise des Futterkarrenarms Typ des vertikalen Hebens
Anzahl der auf der Entladeseite befindlichen Kippflaschen 4
Hydraulische Kühlstation Luftkühlung
Anzahl der CNC-Achsen 9
Luftdruck ((MPa) 1
Gesamtleistung Ungefähr 150 kW
Maschinengewicht (kg) Ungefähr 33 Tonnen
Gesamtabmessungen (m) 33 mal 8,5 mal 2.5
