120 Tonnen Nennkraft CNC-Plattenpunktierung 25 Module für Lkw Flachbalken
Anwendung:

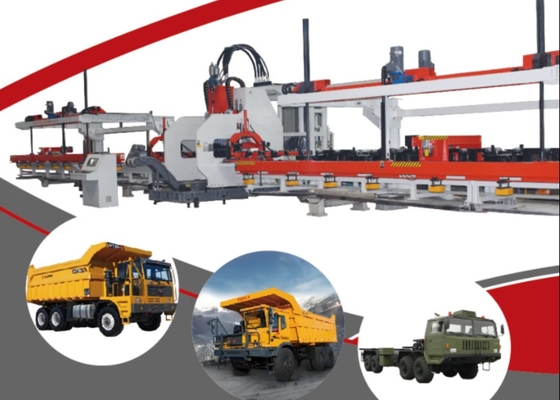

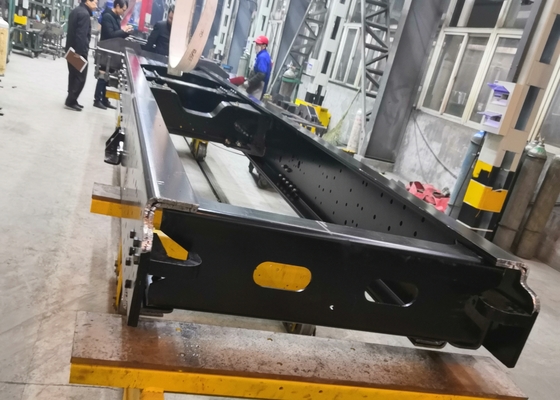

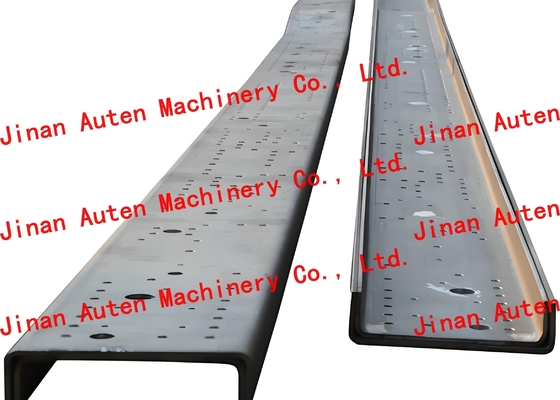

Die CNC-Punching-Produktionslinie für Fahrzeugflächige Längsbalken ist ein integriertes Fertigungssystem, das sich auf Stanzverfahren für Fahrzeugflächige Längsbalken spezialisiert hat.Sorgfältig konstruiert, indem analoge Geräte auf den nationalen und globalen Märkten verwiesen werden, die den Stanzvorgaben verschiedener Fahrzeugrahmen weltweit entspricht und die Vorzüge verschiedener vergleichbarer Produkte beinhaltet, stellt diese Produktionslinie eine raffinierte Lösung dar.Es erfüllt geschickt die flexiblen Verarbeitungsanforderungen der verschiedenen Rahmen Längsbalken, die sich durch Stabilität und hohe Betriebseffizienz auszeichnet.

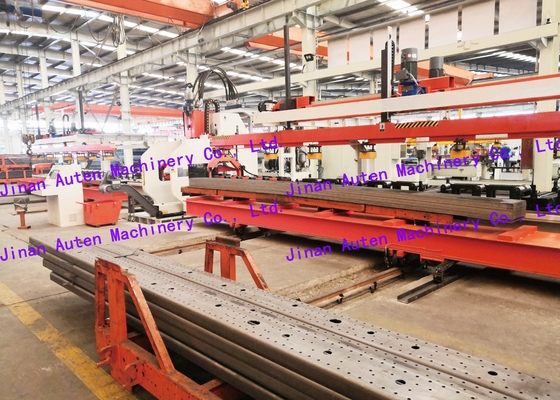

Längsstütz-Rolltisch
Besteht aus einer Basis und einer Trägerwalze, um das Blatt zu stützen; Beide Enden der Walze werden durch Lager getragen, die Walze hat eine gute Steifigkeit und Stoßbeständigkeit und das Blatt bewegt sich darauf;
X-Achsen-Hauptverschluss-Zuführungseinrichtung: 2 Sätze
Die Vorrichtung besteht aus Servomotor, Präzisionsreduktor, schwimmender hydraulischer Klemme, Präzisionslinearführungsschiene, Präzisionsrack und Stützpunkt.der Servomotor treibt das Schraubgetriebe durch den Präzisionsreduktor, und wandelt die Drehbewegung in eine lineare Bewegung durch das Regal um. Die präzise Zufuhr der Zufuhrteile erfolgt durch die präzise lineare Gleisführung,und die Blechzufuhr ist genau und stabilDie Zuführklemme ist eine schwimmende Klemme, die eine gute Anpassungsfähigkeit an einige verzerrte Blätter aufweist, und die Klemmkraft ist groß, zuverlässig, stabil.
Die Klemme klemmt den mittleren Teil der beiden Enden des Längsbalkens. Diese Klemmmethode kann die Platte mit einem Tropfen am Rand der Platte klemmen;Die beiden Seiten des Wirts sind symmetrisch angeordnet..
X-Achsen-Hilfspann-Zuführungseinrichtung: 2 Sets
Die Vorrichtung dient zur Bearbeitung der Kopf- und der Heckspitzen des Strahls und verfügt auf jeder Seite der Hauptmaschine über ein Satz aus hydraulischen Klemmen, Basis und Antriebsteilen.
Während des gesamten Bearbeitungsprozesses, wenn die Klemme auf der Bearbeitungseite das Blatt nicht halten kann, aber trotzdem Löcher durchbohrt, um die Genauigkeit der Stanzposition zu gewährleisten,Das Blatt sollte weiterhin mehr als zwei Klemmpunkte haben., und bei der Änderung des Klemmpunktes ist die Änderung der Positionsbezugsanordnung nicht zulässig.Unter dem Druck der ÖlflascheAuf diese Weise werden die Beine der Klammer unter dem Druck des ÖlflaschesEs gibt einen zweiten Klemmpunkt für das Blatt beim Streichen (der erste ist die Hauptklemm an der Blankseite), um eine reibungslose und genaue Zufuhr der Bleche zu gewährleisten.
Informationen zur Parameterspezifikation
| Hauptparameter der Verarbeitung von Längsstrahlen |
| Verarbeitungsmaterialdaten |
Plattendicke mm |
4-9 mm |
| Zugfestigkeit des Materials (Mpa) |
Maximal 750 |
| Länge des Werkstücks (mm) |
4000 bis 12000 |
| Stückbreite (mm) |
250 bis 600 |
| Abstand des Werkstücks (mm) |
≤7/12M |
| Arbeitsstückrauheit X ((mm) |
≤ 8/1M ≤ 20/12M |
| Arbeitsstückrauheit Y ((mm) |
≤ 5 mm |
| Tabelle der Leistungsparameter und der wichtigsten technischen Indikatoren der Anlagen |
| Nennkraft |
120 Tonnen |
| Maschinenschlag X |
12000 mm |
| Maschinenschlag Y |
600 mm |
| Zuführgeschwindigkeit X |
50 m/min |
| Zuführgeschwindigkeit Y |
30 m/min |
| Genauigkeit des Lochgrades X |
Der Prüfstand ist ausreichend ausreichend ausgestattet.
Der Wert der Verbrennungsmenge ist zu messen.
Der Prüfstand ist in der Lage, die Prüfungen durchzuführen. |
| Genauigkeit des Löchergrades Y (mm) |
±0.3 |
| Diagonale Genauigkeit von rechteckig gruppierten Löchern |
± 0,4 mm/300 mm |
| Module |
25 |
| Max. Bearbeitungsöffnung (mm) |
Φ60 (innerhalb des Nennkraftbereichs der Werkzeugmaschine) |
| Anzahl der Formen |
1 Satz |
