1200KN Nennkraft CNC-Lkw-Strahlplatten-Punktmaschine Max 750mpa Materialziehfähigkeit
Einleitung
Die CNC-Punching-Produktionslinie für Automobile Flat Longitudinal Beams ist ein umfassendes Produktionssystem, das sich mit Punching-Operationen für Automobile Flat Longitudinal Beams beschäftigt.Entwickelt auf der Grundlage vergleichbarer Ausrüstungen aus dem heimischen und internationalen MarktDie Produktionslinie ist sorgfältig konzipiert, um die Anforderungen an die Durchstoßung verschiedener Fahrzeugrahmen weltweit zu erfüllen und die Stärken verschiedener Produkte zu integrieren.Es ist in der Lage, die flexiblen Bearbeitungsbedürfnisse verschiedener Längsstrahlen des Rahmens fehlerfrei zu erfüllen, und zeichnet sich durch Stabilität und hohe Effizienz aus.

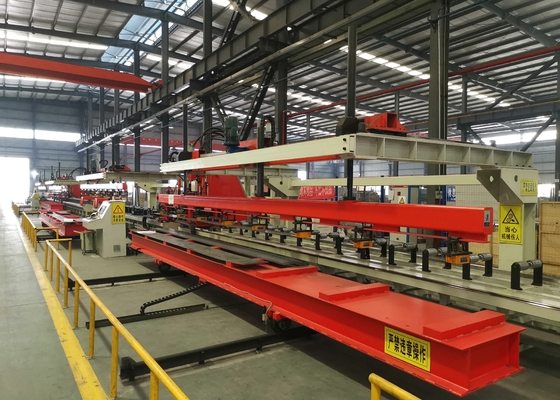

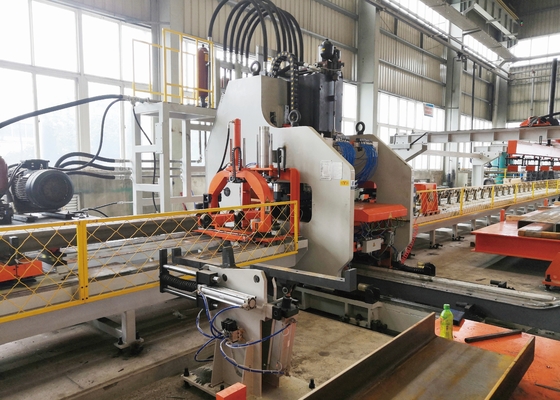

Einführung der Zusammensetzung der Produktionsanlagen Prozessfluss:
Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, Hilfsverschluss und Verarbeitung→Punching Finished→Automatisches elektromagnetisches Entladen des Werkstücksder Längsstrahl fährt nur beim Streichen vorwärts.
Aufbau jeder mechanischen Vorrichtung:
1. Elektrische Längsbalkenwagen: Der Wagen kann mit Tasten gesteuert werden, um aus der Leitung zu fahren, und nach dem Beladen der von dem Kran angehobenen Paletten,Es fährt zurück zur Ladeposition.Die Last des Trolleys beträgt mindestens 20 Tonnen und der Schlag 1,5 m.
2.Automatische Zuführung mit elektromagnetischem Sauger:
Die Vorrichtung besteht aus einer Halterung, einem beweglichen Lichtstrahl und seinem Antriebsgerät, einem Saugbecherstrahl und einem Hebegerät, einem Saugbechersteuerungssystem usw. Auf dem Saugbecherstrahl befindet sich eine Plattenerkennungsstange.die automatisch aufhören kann, wenn sie die Höhe der Platte erreicht, und kann erkennen, ob eine Platte vorhanden ist und ob sie gezogen wird, und die Arbeit ist stabil und zuverlässig;
Das Heben und Senken des Saugbeams wird durch einen Führungsstang geleitet, um ein synchrones Heben zu gewährleisten. Der bewegliche Strahl hat eine gute Steifigkeit.und die Vorder- und Hinterbewegung wird durch eine Führungsschiene geleitet, um die Synchronisierung an beiden Enden sicherzustellen.;
Der elektromagnetische Schalter hält die elektromagnetische Kraft bei, wenn er aus ist, und kehrt die Demagnetisierung um, wenn er angetrieben wird, was sicher und zuverlässig ist.
Haupttechnische Parameter:
| - Nein. Ich weiß nicht. |
Name |
Wert |
| 1 |
Nennkraft |
1200KN |
| 2 |
Größe und Reichweite der Verarbeitungsplatte |
| 3 |
Länge |
4 000-8 000 mm |
| Breite |
200 ̊550 mm |
| Stärke |
mit einer Breite von nicht mehr als 20 mm |
| Eintrittsblattmaterial Sichelbiegen |
≤ 7 mm/10 m |
| X-Achsenblechung |
≤ 10 mm/1000 mm, ≤ 20 mm/8000 mm |
| Y-Achsenblechung |
5 mm |
| Verformung von Blechen |
≤ 50 mm |
| Mechanische Eigenschaften des Blechdruckmaterials |
σb=510850N/mm2 |
| 4 |
Max. Stanzdurchmesser |
φ60 mm |
| 5 |
Anzahl der Module |
25 |
| 6 |
Max. Geschwindigkeit |
| X-Achse |
Max = 50 m/min |
| Y-Achse |
Max = 30 m/min |
| 7 |
Verarbeitungsgenauigkeit |
| X-Achse |
Der Wert der in Absatz 1 Buchstabe a genannten Zulassung ist zu messen. |
| Y-Achse |
±0,2 mm / 600 mm |
| 8 |
Verarbeitungsart |
Filterung |
| 9 |
Referenzwert |
X-Achse entlang der Plattenlänge, die X-Koordinate der Löcher basiert auf dem Ende des Plattes; Y-Achse in Richtung der Breite des Plattes, mit der Mittellinie als Benchmark. |
| 11 |
Arbeitsmethode |
manuell, automatisch |
