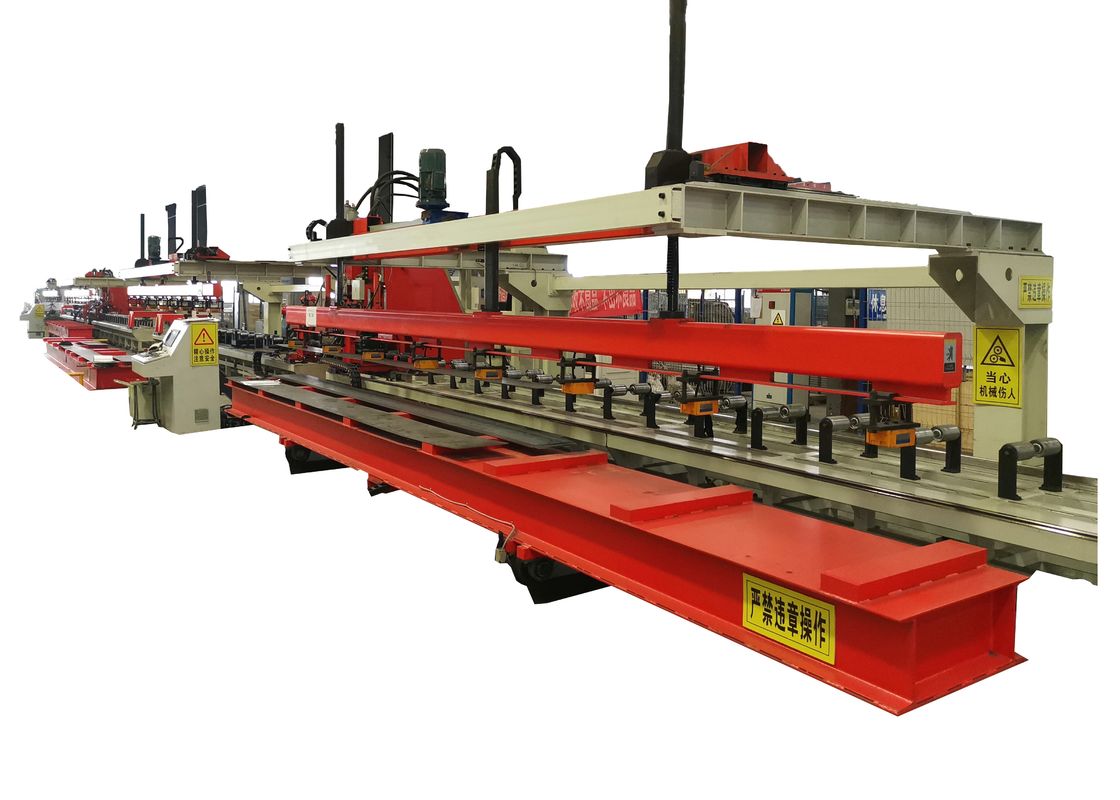

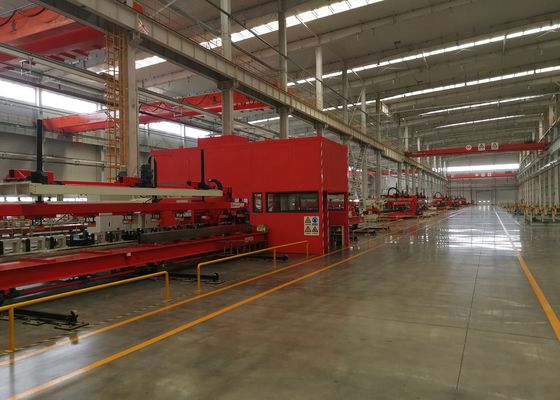

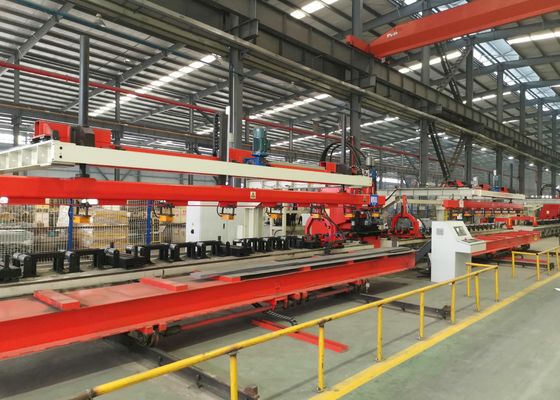

Hohe Arbeitseffizienz 3-Achsen-Automobilträger CNC-Plattenstanzmaschine

Anwendung:

Diese Maschine ist eine Spezialausrüstung zum Lochen von flachen Längsträgern in der Automobilindustrie.

Strukturaufbau:

Diese Maschine besteht hauptsächlich aus einer automatischen Be- und Entladevorrichtung, einer Zentriervorrichtung zur automatischen Kompensation von Blechen mit variablem Querschnitt, einer Zuführvorrichtung, einer Stanzvorrichtung, einer automatischen Abfallausgabevorrichtung sowie hydraulischen, elektrischen und pneumatischen Systemen.

Produktmerkmale:

1. Das Steuerungssystem verwendet das SIEMENS 828D CNC-System, Servomotor-Zuführung, hohe Arbeitseffizienz, stabile Werkstückpräzision.

2. Die Servo-Zentriervorrichtung ist auf der Zuführwalze installiert, die die Bearbeitung von Blechen mit variablem Querschnitt mit einem Versatz von 0-200 mm ermöglicht.

3. 25 Matrizen mit unterschiedlichen Durchmessern können installiert werden, und die Installation ist schnell und bequem.

4. Das Auflegen, Stanzen und Abladen des Blechs erfolgen automatisch, wodurch die Arbeitsintensität reduziert wird.

5. Automatische Ausgabe und Sammlung von Abfall.

6. Die automatische Programmiersoftware kann direkt die Grafiken von AUTOCAD oder die in .DXF-Format generierten Grafiken anderer CAD-Software aufrufen und die automatische Generierung von Werkzeugmaschinen-Bearbeitungsprogrammen über eine benutzerfreundliche Mensch-Maschine-Schnittstelle abschließen, wodurch Zeit gespart und Fehler vermieden werden.
