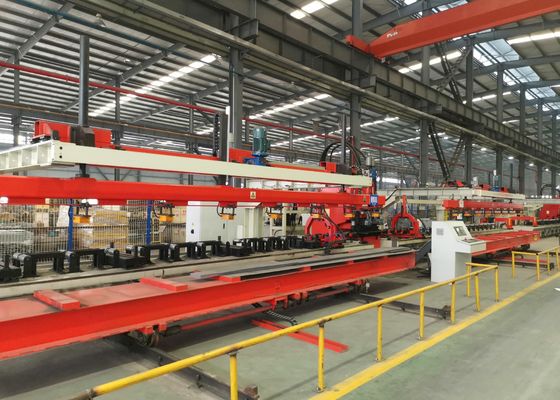

Längsstrahlverarbeitungsmaschine Linie 3 Achsen Manuelle oder automatische optionale CNC-Plattenperfmaschine und Servomotorzufuhr

Einführung in die Zusammensetzung der Produktionslinienausrüstung

Prozessablauf: Längsträger-Vorbereitung→automatische elektromagnetische Zuführung des Längsträgers→automatische Positionierung des Längsmaterials→Endklemmen und Hilfsklemmen→Werkstück betritt die Stanzmaschine und wird bearbeitet→Zuführungsende klemmen, Hilfsklemmen und Bearbeitung→Stanzen abgeschlossen→Werkstück elektromagnetische automatische Entladung.

Das Bearbeitungsverfahren ist vom Filtertyp, d.h. der Längsträger wird nur beim Stanzen nach vorne geführt.

Die wichtigsten technischen Parameter der Produktionslinie

Die Struktur jeder mechanischen Vorrichtung:

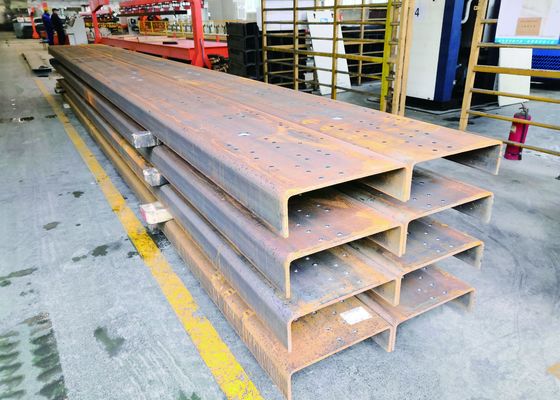

1. Elektrischer Längsträger-Tragwagen:

Der Wagen kann per Knopfdruck gesteuert werden, um aus der Linie zu fahren, und fährt nach dem Laden der vom Kran angehobenen Paletten zurück zur Ladeposition; Die Belastung des Wagens beträgt nicht weniger als 20 Tonnen, und der Hub beträgt 1,5 m.

2. Automatische elektromagnetische Saugnapf-Zuführvorrichtung

Die Vorrichtung besteht aus Halterung, beweglichem Träger und dessen Antriebsvorrichtung, Saugnapf-Träger und Hebevorrichtung, Saugnapf-Steuerungssystem usw.;
Am Saugnapf-Träger befindet sich eine Platten-Erkennungsstange, die automatisch anhält, wenn sie die Höhe der Platte erreicht, und erkennen kann, ob eine Platte vorhanden ist und ob sie angesaugt wurde, und die Arbeit ist stabil und zuverlässig;
Das Heben und Senken des Saugnapf-Trägers wird durch eine Führungsstange geführt, um ein synchrones Heben zu gewährleisten; der bewegliche Träger hat eine gute Steifigkeit, und die Vor- und Rückwärtsbewegung wird durch eine Führungsschiene geführt, um die Synchronisation an beiden Enden zu gewährleisten;
Der elektromagnetische Greifer behält die elektromagnetische Kraft bei, wenn er ausgeschaltet ist, und kehrt die Entmagnetisierung um, wenn er eingeschaltet ist, was sicher und zuverlässig ist.

3. Längsstützrollenbahn

Bestehend aus einem Sockel und einer Stützrolle zur Unterstützung der Platte;

Beide Enden der Rolle werden von Lagern getragen, die Rolle hat eine gute Steifigkeit und Stoßfestigkeit, und die Platte bewegt sich darauf;
