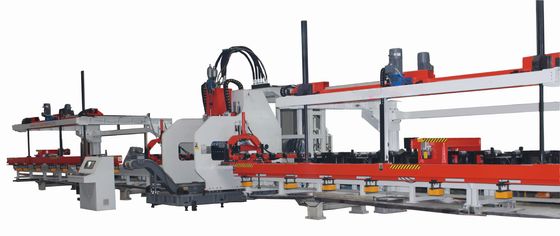

Hochkonfigurierte 60KW Power CNC Blech-Stanzmaschine mit 3 Achsen, automatische Stanzmaschine, hydraulische Stanzmaschine für Längsträger

Erzeugnis Zweck und Eigenschaften:

Die Produktionslinie für die CNC-Punktierung von Fahrzeugen mit flachem Längsbalken ist eine vollständige Produktionslinie für das Punktieren von Fahrzeugen mit flachem Längsbalken.Es basiert auf ähnlicher ausländischer und inländischer Ausrüstung., entsprechend den Stanzbedürfnissen verschiedener Fahrzeugrahmen im In- und Ausland, und integriert verschiedene Produktvorteile.Diese Produktionslinie kann die flexiblen Verarbeitungsbedürfnisse verschiedener Längsbalken perfekt erfüllen., und weist die Eigenschaften von Stabilität und hoher Effizienz auf.

Zusammensetzung der Ausrüstung

1. Zuführen elektrische Trolley, elektrische Permanentmagnet-Sauger automatische Zuführungseinrichtung - 1 Satz;

2. Zuführen elektrische Trolley, elektrische Permanentmagnet-Sauger automatische Zuführungseinrichtung - 1 Satz;

3. Lade- und Entlade-Rollentisch - 1 Satz;

4. Blattzentriervorrichtung - 5 Sätze;

5. Abfallwagen - 1 Satz;

6. Hauptsperre und Servozufuhrvorrichtung - 2 Sätze;

7. Hilfsspannvorrichtung - 2 Sätze;

8- Stanzmaschine (offener Typ, 25 Werkzeugpositionen) - 1 Satz;

9. Abfallentladungseinrichtung - 1 Satz;

10. Hydraulisches System (Ölkühlung) - 1 Satz;

11. Pneumatisches System - 1 Satz;

12. Schmiersystem - 1 Satz;

13. Elektrische Steuerung - 1 Satz;

14. Automatisches Programmierprogramm - 1 Satz;

15. Konvexe und konkave Formen - 1 Satz;

Hauptparameter der Verarbeitung von Längsstrahlen:

1. Verarbeitung von Materialdaten:

Plattendicke mm: 4-9

Materialzugsfestigkeit (Mpa): Max.750

Länge des Werkstücks (mm): 4000-12000

Stückbreite (mm): 250 bis 600

Abstand des Werkstücks (mm): ≤7/12M

Arbeitsstückrauheit X ((mm): ≤ 8/1M ≤ 20/12M

Werkstücksrauheit Y ((mm): ≤5 mm

2Tabelle der Leistungsparameter der Anlagen und der wichtigsten technischen Indikatoren

Nennkraft 120 Tonnen

Maschinenschlag X: 12000 mm

Maschinenschlag Y: 600 mm

Zuführgeschwindigkeit X: 50 m/min

Zuführgeschwindigkeit Y: 30 m/min

Genauigkeit des Löchergrades X: ±0,25 mm/200 mm

Der Wert der Verbrennungsmenge ist zu messen.

Der Prüfstand ist in der Lage, die Prüfungen durchzuführen.

Genauigkeit des Löchergrades Y (mm) ±0.3

Diagonale Genauigkeit von rechteckigen gruppierten Löchern: ±0,4 mm/300 mm

Module: 25

Max. Bearbeitungsöffnung (mm) Φ60 (innerhalb des Nennkraftbereichs der Werkzeugmaschine)

Anzahl der Formen: 1 Satz

3- Daten für die Programmierung:

Materialfestigkeit, Materialdicke; elektronische Zeichnungsdatei von Stringer (in einem Format, das durch automatische Programmierung erkannt werden kann);

Die wichtigsten technischen Parameter der Produktionslinie
