Hocheffiziente und automatisierte CNC-Winkelstrahlanlage zum Bohren und Stanzen von Großwinkelstahl

Hocheffiziente und automatisierte CNC-Winkelstrahlanlage zum Bohren und Stanzen von Großwinkelstahl

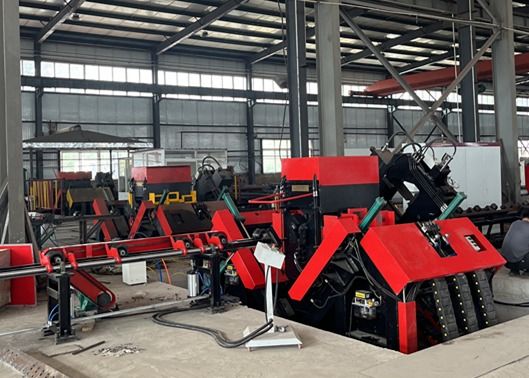

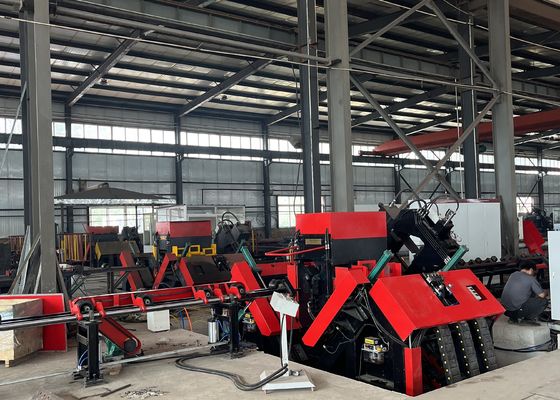

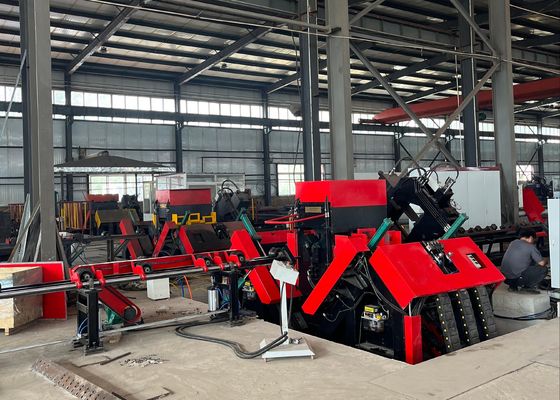

Hocheffiziente und automatisierte CNC-Winkelstrahlanlage zum Bohren und Stanzen von Großwinkelstahl Hocheffiziente und automatisierte CNC-Winkelstrahlanlage zum Bohren und Stanzen von Großwinkelstahl Hocheffiziente und automatisierte CNC-Winkelstrahlanlage zum Bohren und Stanzen von Großwinkelstahl Hocheffiziente und automatisierte CNC-Winkelstrahlanlage zum Bohren und Stanzen von Großwinkelstahl Hocheffiziente und automatisierte CNC-Winkelstrahlanlage zum Bohren und Stanzen von Großwinkelstahl

Großes Bild :  Hocheffiziente und automatisierte CNC-Winkelstrahlanlage zum Bohren und Stanzen von Großwinkelstahl

Produktdetails:
Herkunftsort: China
Markenname: Auten
Zertifizierung: ISO9001
Modellnummer: ADM2532
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Lieferzeit: 30 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100 Stück/Monat
Kontakt
Ausführliche Produkt-Beschreibung
Motorleistung: 4 kW Verarbeitungsgeschwindigkeit: 20 bis 25 m/min
Durchmesser des Bohrloches: F13,5 ~ F40 mm Zustand: Neu
Durchmesser des Lochs: 26 mm Besonderheit: Hohe Zuverlässigkeit
Zuführgeschwindigkeit: 100~500 mm/min Verarbeitungswinkellänge: Min. 300 mm
Anwendung: Schweißen von Stahlbauten und Turmfuß Größe der Winkelverarbeitung: L63x6~L250x32 mm
Typ: CNC-Winkellinie Gesamtabmessungen: 12000mm x 5000mm x 2000mm
Steuerungssystem: SIEMENS/FANUC Größe des Bearbeitungswinkels: 40x40x3~125x125x10mm
Markierungskraft: 700 kN

Produktverwendung:


Diese Ausrüstung wird hauptsächlich zum Bohren und Stanzen von großformatigem, hochfestem Winkelstahl für Stromleitungsmasten eingesetzt. Alle Löcher im Winkelstahl können auf dieser Produktionslinie bearbeitet werden, die sich durch hohe Lochqualität, Positionsgenauigkeit sowie bemerkenswerte Produktionseffizienz und Automatisierungsgrad auszeichnet.



Produktmerkmale:



Hoher Automatisierungsgrad :Die Produktionslinie ist mit einem automatischen Beladesystem (bestehend aus einem Querzuführkanal und einem rotierenden Laderahmen), einem automatischen Entlademechanismus und einer automatisierten Zuführvorrichtung integriert. Dies ermöglicht die vollständige Bearbeitung aller Löcher und Stahlmarkierungen auf Winkelstahl in einem einzigen Durchgang durch die Produktionslinie, wodurch manuelle Eingriffe überflüssig werden. Dadurch wird die Arbeitsbelastung der Bediener erheblich reduziert.



(1) Der Rahmen und die Grundplatte werden aus hochwertigem Baustahl (Q345) durch Schweißverfahren hergestellt. Die gesamte Maschine entspricht den Industriestandards, einschließlich Allgemeine technische Bedingungen für CNC-Systeme von Werkzeugmaschinen, Technische Bedingungen für geschweißte Teile von Schmiede- und Pressmaschinen, Technische Bedingungen für spanende Werkzeugmaschinen, und Allgemeine Prinzipien für die Präzisionsprüfung von Schmiede- und Pressmaschinen.



(2) Die Schweißqualität jeder Komponente an der Ausrüstung entspricht streng den Anforderungen von JB/T8609. Die Länge und der Abstand der intermittierenden Schweißnähte werden präzise kontrolliert, um Gleichmäßigkeit zu gewährleisten.



(3) Geschmiedete Komponenten werden einer strengen Qualitätskontrolle unterzogen, um sicherzustellen, dass sie frei von Defekten wie Schichtungen, Falten, Rissen, Sandlöchern und Hohlräumen sind.



(4) Alle geschweißten Metallkomponenten sowie Guss- und Schmiedeteile (einschließlich Maschinenkörper, Arbeitstisch, Sockel und Zylinderblock) werden einer Temperbehandlung unterzogen, um innere Spannungen effektiv abzubauen.



(5) Kritische Schmiedeteile, Schweißnähte und Gussteile werden mit zerstörungsfreien Prüfverfahren auf innere Defekte oder Risse untersucht. Diese Komponenten erfüllen vollständig die einschlägigen Industriestandards.

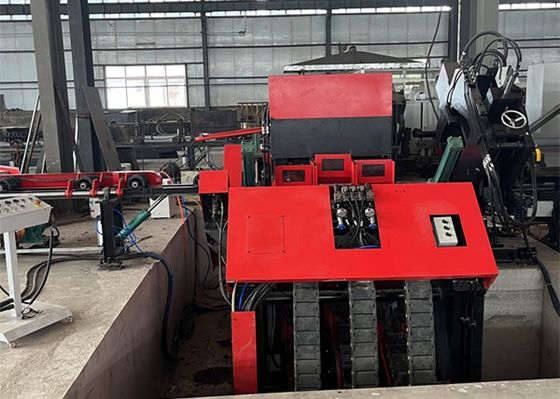

Hocheffiziente und automatisierte CNC-Winkelstrahlanlage zum Bohren und Stanzen von Großwinkelstahl 0Hocheffiziente und automatisierte CNC-Winkelstrahlanlage zum Bohren und Stanzen von Großwinkelstahl 1



Hauptparameter:

Modell ADM2532
Winkelgröße (mm) 140*140*10~250*250*32
Max. Länge des Rohmaterials (m) 14
Markierungskraft (kN) 1000
Anzahl der Zeichengruppen 1
Anzahl der Zeichen 18
Zeichengröße (mm) 14*10*19
Bereich der genauen Entfernung (mm) 50~220 (Stufenlos)
Anzahl der Bohrer pro Seite 3 (2 Gruppen, insgesamt 6)
Anzahl der Messer pro Seite 3
Kegel der Bohrspindel BT40
Max. Bohrdurchmesser (mm) Φ40
Max. Spindeldrehzahl (U/min) 6000
Bohrkühleinheit MQL 360-2 (Trockenkühlung)
Ölspeicherkapazität der Kühleinheit 2L
Schneidöl Pflanzliches Öl-basiertes Mikroschneidöl (2000-25)
Kraftstoffverbrauch 5~50ml/h
CNC-Wagenantriebstyp AC-Servomotor, Zahnstangen- und Ritzelantrieb
Max. Vorschubgeschwindigkeit des Winkels (m/min) 40
AB-Achsen-Ausrichtungsbewegung Antriebsmethode Linearführung; AC-Servomotor; Kugelumlaufspindel Sekundärantrieb
Max. Schlittenfahrgeschwindigkeit des Bohrkopfes (m/min) 10
Bohrkopfantriebstyp Linearführung; AC-Servomotor; Kugelumlaufspindel Sekundärantrieb
Max. Vorschubgeschwindigkeit des Bohrkopfes (m/min) 14
Zuführwagenarm Arbeitsweise Vertikaler Hebtyp
Anzahl der Kippzylinder auf der Austrittsseite 4
Kühlmethode der Hydraulikstation Luftkühlung
Anzahl der CNC-Achsen 9
Luftdruck (MPa) 1
Gesamtleistung Ungefähr 150 kW
Maschinengewicht (kg) Ungefähr 33 Tonnen
Gesamtabmessungen (m) 33*8.5*2.5
