Hochpräzisionsschweißroboter für Stahlkonstruktion Turm Fußschweißen

Hochpräzisionsschweißroboter für Stahlkonstruktion Turm Fußschweißen

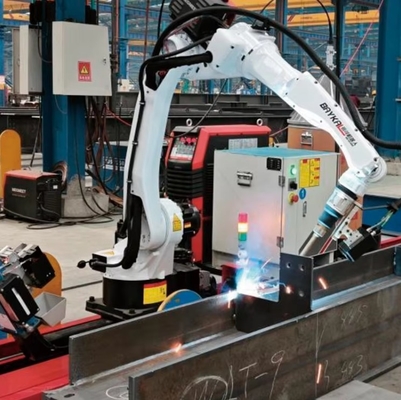

Die intelligente Schweißstation mit einer Maschine mit Erdspur wird hauptsächlich für das automatisierte Roboterschweißen verschiedener Stahlkonstruktions-Filetschweißungen verwendet.Der Arbeitsplatz erfüllt die Schweißanforderungen für Filzschweißungen von H-förmigen Stahlkonstruktionen, Membranen usw.

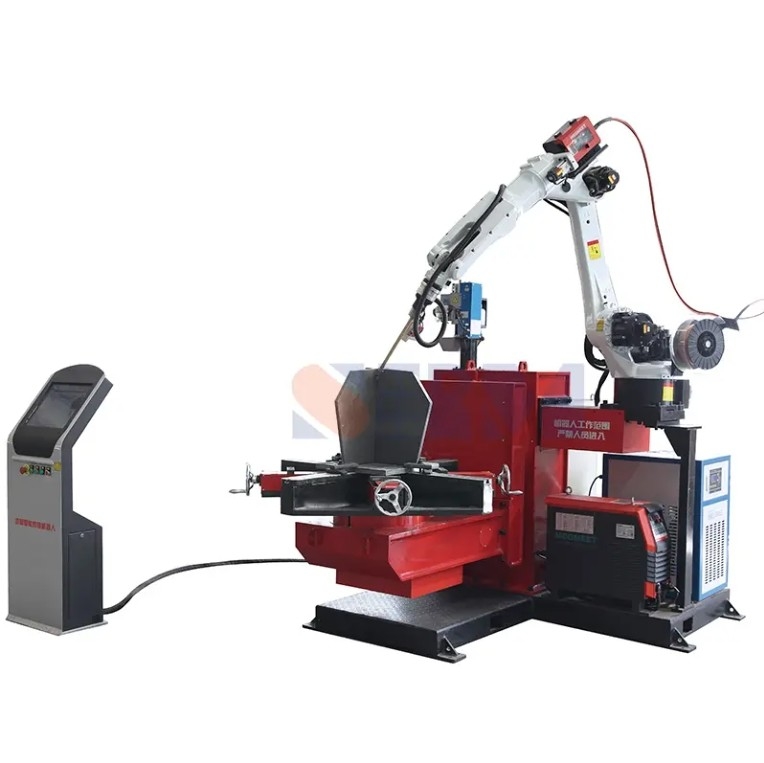

Jede Schweißstation umfasst ein Steuerungssystem, einen Schweißgang, einen Bogenschweißroboter, eine Schweißstromversorgung und einen Kühlwasserbehälter, ein intelligentes Schweißsichtsystem,Wassergekühlte Schweißpistolen und Pistolenreinigungsstationen, usw.
Die Breite des Bauteils darf 1,2 m nicht überschreiten; die Standardlänge der Bodenbahn beträgt 9 m; die Bodenbahn
Die Anlage und die Anordnung der Anlage sind gemäß der Anlage und dem Produktionsverfahren der Werkstatt vorzunehmen.
Form der Schweißnaht: gerade Winkelschweiß, flache Faltschicht-Winkelschweiß, vertikale Winkelschweiß, Winkelschweiß (ohne Mehrschicht- und Mehrpassschweiß).
Stahlbauprodukte: einschließlich H-förmiger Stahlsäulen, Dachbalken, Kranbalken (Fahrbahnbalken), Halterungen, Schrauben und andere relativ offene Stahlbauprodukte.

1) Das System kann den normalen Betrieb von zwei Schichten pro Tag (8 Stunden pro Schicht) erfüllen und
eine stabile Genauigkeit aufrechtzuerhalten.
2) Die Konstruktionszeichnungen der Arbeitsstation wurden wiederholt demonstriert und simuliert.
Die Anlage ist zuverlässig und leicht zu montieren und zu warten.
3) Alle gekauften Teile der Arbeitsplatzanlagen werden von namhaften Herstellern der Industrie geliefert (siehe
Die Qualität aller verarbeiteten Teile wurde streng geprüft, die Festigkeit entspricht der Norm,
Die Leistung ist ausgezeichnet und die Bewegung stabil.
5) Die Maßeinheiten der Teile und Geräte der Arbeitsplatzgeräte sowie alle Zeichnungen und Materialien entsprechen der nationalen Norm (GB);die Herstellung und die verwendeten Materialien aller Instrumente und Bauteile müssen den ISO- und IEC-Normen oder anderen gleichwertigen Normen entsprechen..
6) Die Werkstationsteile sind aus hochwertigen Materialien hergestellt, und die ausgewählten mechanischen und elektrischen Komponenten sind
hochwertige, ausgereifte und zuverlässige Serienprodukte.
7) An der Vorderseite des Roboters befindet sich ein Kollisionssensor, der die Maschine rechtzeitig zum Schutz vor Kollisionen stoppen kann.Das automatische Pistolenreinigungs- und Drahtschneidsystem kann je nach Bedarf konfiguriert werden.
8) Intelligente Schweißfunktionen wie die parametrische Modellierung von Arbeitsplätzen, 3D-Digitalmodellantrieb, intelligente Planung des Schweißweges, Laser-Vision-Sensor-Fotokorrekturweg,Alarm für die Überschreitung des Grenzdeviationsbereichs, Parameter und Prozessbibliothek abzugleichen, um automatisch Schweißprogramme zu erstellen.
